A modern technológiában a forgó alkatrészek elektromos táplálása vagy adatátvitele gyakran kihívást jelent. Itt lépnek be a képbe a csúszógyűrűk, melyek alapvető szerepet töltenek be a folyamatos elektromos kapcsolat biztosításában. Gondoljunk csak a szélgenerátorokra, ahol a lapátok forgása közben kell az energiát a talajszintre továbbítani. Enélkül a hatékony energiatermelés elképzelhetetlen lenne.
A csúszógyűrűk elengedhetetlenek számos iparágban, a robotikától kezdve a csomagoló gépeken át egészen a komplex orvosi berendezésekig. Lehetővé teszik a tápellátást és az adatátvitelt anélkül, hogy a kábelek összegabalyodnának vagy megszakadnának a forgás során. Ez növeli a berendezések megbízhatóságát és csökkenti a karbantartási igényeket.
A csúszógyűrűk tehát kulcsfontosságúak a modern technológia számos területén, mivel biztosítják a folyamatos elektromos kapcsolatot a forgó alkatrészek és a statikus részek között, lehetővé téve komplex rendszerek zavartalan működését.
Ezek az eszközök lehetővé teszik a tervezők számára, hogy innovatív megoldásokat alkalmazzanak a forgó alkalmazásokban, anélkül hogy a kábelekkel kapcsolatos korlátok akadályoznák őket. A csúszógyűrűk nélkül számos ma használt technológia egyszerűen nem lenne megvalósítható.
A csúszógyűrű definíciója és működési elve
A csúszógyűrű egy elektromechanikai eszköz, melynek célja, hogy folyamatos elektromos kapcsolatot biztosítson két, egymáshoz képest forgó alkatrész között. Képzeljünk el egy generátort vagy egy szélkereket, ahol az energia termelése forgó mozgáson alapul. Ahhoz, hogy ezt az energiát eljuttassuk a rögzített hálózathoz, szükség van egy megoldásra, ami nem gátolja a forgást, és közben biztosítja az áram folytonosságát.
A csúszógyűrű lényegében egy rögzített kefékből (vagy más vezető anyagból készült érintkezőkből) és egy forgó gyűrűből áll. A gyűrű a forgó alkatrész tengelyére van szerelve, és az elektromos áramot vezeti. A kefék pedig a rögzített részhez kapcsolódnak, és folyamatosan érintkeznek a forgó gyűrűvel, így biztosítva a kapcsolatot.
A működési elve rendkívül egyszerű: a forgó gyűrű (vagy gyűrűk) felületén a kefék súrlódnak, miközben az elektromos áram átfolyik a gyűrűn keresztül a kefékbe, majd tovább a kívánt helyre. Fontos, hogy a kefék anyaga megfelelő legyen, hogy a súrlódás ne okozzon túlzott kopást, és a kontaktus minősége is állandó maradjon. A gyűrűk anyaga általában réz vagy más jó vezető anyag, a kefék pedig készülhetnek szénből, fémből vagy ezek kombinációjából.
A csúszógyűrű tehát egy olyan mechanikai és elektromos alkatrész, amely lehetővé teszi az elektromos energia és/vagy jelek átvitelét egy álló és egy forgó alkatrész között, miközben a forgás folyamatos marad.
A csúszógyűrűk nem csak az elektromos áram vezetésére használhatók, hanem adatátvitelre is. Ebben az esetben a gyűrűk és kefék speciális kialakításúak, hogy minimálisra csökkentsék a jelveszteséget és az elektromágneses interferenciát.
Számos különböző típusú csúszógyűrű létezik, attól függően, hogy milyen alkalmazásra szánják őket. Vannak egyszerű, egygyűrűs megoldások, és vannak komplex, több gyűrűvel rendelkező rendszerek, amelyek egyszerre több áramkör vezetésére is alkalmasak.
A csúszógyűrűk főbb alkatrészei és azok funkciói
A csúszógyűrűk alapvetően két fő alkatrészből állnak: magukból a csúszógyűrűkből (vagy gyűrűkből) és a kefékből (vagy érintkezőkből). A gyűrűk a forgó alkatrész tengelyére vannak rögzítve, és a tengellyel együtt forognak. Általában elektromosan vezető anyagból, például rézből, bronzból vagy aranyozott fémből készülnek, hogy biztosítsák a hatékony áramvezetést.
A kefék ezzel szemben rögzített helyzetben vannak, és fizikai kapcsolatot tartanak a forgó gyűrűkkel. Ezek általában szénből, grafitból vagy fémből készülnek. A kefék fontos funkciója, hogy folyamatosan érintkezzenek a gyűrűkkel, még a forgás közben is, így biztosítva a megszakítás nélküli elektromos áramlást.
A kefetartók is elengedhetetlen alkatrészek. Ezek a tartók biztosítják a kefék stabil pozícióját, és megfelelő nyomást gyakorolnak a gyűrűkre. A helyes nyomás biztosítja a jó elektromos kapcsolatot, miközben minimalizálja a kopást. A kefetartók gyakran tartalmaznak rugókat, amelyek ezt a nyomást szabályozzák.
A szigetelő anyagok is kulcsfontosságúak. A gyűrűket és a kefetartókat szigetelő anyagok veszik körül, hogy megakadályozzák a rövidzárlatokat és az áramszivárgást. Ezek az anyagok általában hőállóak és elektromosan szigetelő tulajdonságokkal rendelkeznek.
A csúszógyűrűk működésének lényege, hogy a forgó gyűrűk és a rögzített kefék közötti folyamatos fizikai kapcsolat lehetővé teszi az elektromos jel vagy áram átvitelét a forgó alkatrészre vagy onnan, anélkül, hogy a vezetékek összecsavarodnának vagy megszakadnának.
Végül, de nem utolsó sorban említést érdemel a ház vagy burkolat, amely védi a csúszógyűrű rendszert a környezeti hatásoktól, például portól, nedvességtől és egyéb szennyeződésektől. A ház növeli a rendszer élettartamát és megbízhatóságát.
A csúszógyűrűk pontos tervezése és megfelelő karbantartása elengedhetetlen a megbízható működéshez és a hosszú élettartamhoz. A kopott kefék cseréje és a gyűrűk tisztán tartása kulcsfontosságú a rendszer optimális teljesítményének fenntartásához.
A csúszógyűrűk történeti áttekintése és fejlődése
A csúszógyűrűk története mélyen gyökerezik az elektromos gépek fejlődésében. Bár a pontos eredet nehezen behatárolható, a korai elektromos motorok és generátorok már használtak valamilyen formában csúszó érintkezőket a forgó részek energiaellátásához. Ezek a kezdetleges megoldások gyakran egyszerű fémlemezek vagy drótok voltak, amelyek a forgó tengelyhez érintkeztek.
Az ipari forradalommal párhuzamosan, a 19. században a csúszógyűrűk is egyre kifinomultabbá váltak. A növekvő teljesítményigények és a megbízhatóság szükségessége új anyagok és konstrukciók felé terelték a fejlesztőket. A réz és a bronz hamar elterjedt a gyűrűk anyagaként, míg a szénkefék a leggyakoribb érintkezőelemekké váltak kiváló vezetőképességük és a súrlódás csökkentésének köszönhetően.
A 20. században a repülőgépipar és a hadiipar igényei tovább ösztönözték a fejlődést. A miniatürizálás és a nagy sebességű alkalmazások speciális csúszógyűrűket követeltek, amelyek képesek voltak ellenállni a szélsőséges körülményeknek és a nagy terhelésnek. Megjelentek a különféle bevonatok és kenőanyagok, amelyek tovább növelték a csúszógyűrűk élettartamát és megbízhatóságát.
A modern csúszógyűrűk már nem csupán egyszerű alkatrészek, hanem komplex rendszerek, amelyek képesek nagy mennyiségű adatot és energiát átvinni a forgó és álló részek között.
Napjainkban a csúszógyűrűk a technológia szinte minden területén megtalálhatók, a szélenergia-iparban használt nagy teljesítményű megoldásoktól kezdve az orvosi eszközökben alkalmazott miniatűr változatokig. A folyamatos fejlesztéseknek köszönhetően a jövőben még megbízhatóbb, hatékonyabb és kisebb méretű csúszógyűrűkre számíthatunk, amelyek nélkülözhetetlenek lesznek a modern technológia számára.
A csúszógyűrűk típusai: Hengeres, korong, és egyéb speciális kialakítások
A csúszógyűrűk alapvetően az alkalmazási területük és a beépítési környezetük függvényében többféle kialakításban léteznek. A leggyakoribb típusok a hengeres és a korong csúszógyűrűk, de emellett számos speciális konstrukció is létezik, amelyek egyedi igényeket elégítenek ki.
A hengeres csúszógyűrűk talán a legelterjedtebbek. Ebben a kialakításban a gyűrűk egy henger felületére vannak rögzítve, a kefék pedig a henger palástján érintkeznek velük. Ez a típus különösen alkalmas olyan alkalmazásokhoz, ahol a hely korlátozott radiális irányban, de axiális irányban több hely áll rendelkezésre. A hengeres kialakítás előnye a viszonylag egyszerű gyártás és a jó hőelvezetés.
A korong csúszógyűrűk esetében a gyűrűk egy korong alakú felületen helyezkednek el. A kefék itt a korong felületére merőlegesen, axiálisan érintkeznek. Ez a kialakítás előnyös, ha a radiális hely korlátozott, és a tengelyirányú hely bőségesebb. Gyakran alkalmazzák őket szélgenerátorokban, ahol a nagy átmérőjű rotorhoz kell elektromos kapcsolatot biztosítani.
A csúszógyűrűk típusának megválasztása kritikus fontosságú a rendszer megbízhatósága és élettartama szempontjából. A környezeti tényezők, a forgási sebesség, az áramerősség és a rendelkezésre álló hely mind befolyásolják a megfelelő típus kiválasztását.
A fentieken kívül léteznek még speciális csúszógyűrűk is, amelyek valamilyen egyedi igény kielégítésére lettek tervezve. Ide tartoznak például a miniatűr csúszógyűrűk, melyeket orvosi eszközökben vagy precíziós műszerekben használnak, ahol a méret rendkívül fontos. Másik példa a folyadékhűtésű csúszógyűrű, melyet nagy teljesítményű alkalmazásokhoz fejlesztettek ki, ahol a hőelvezetés kritikus.
Ezen speciális konstrukciók közé sorolhatók a kombinált csúszógyűrűk is, amelyek nem csak elektromos áramot, hanem például pneumatikus vagy hidraulikus nyomást is képesek átvinni a forgó és álló részek között. Ezek a komplex rendszerek sokoldalú megoldást kínálnak a legkülönfélébb ipari alkalmazásokhoz.
A megfelelő anyagok kiválasztása is kulcsfontosságú. A gyűrűk anyaga általában réz, bronz, vagy nemesfém bevonatú réz, míg a kefék anyaga lehet szén, grafit, vagy nemesfém ötvözet. A választott anyagoknak ellenállónak kell lenniük a kopással, a korrózióval és a magas hőmérséklettel szemben.
A csúszógyűrűk anyagai: Milyen anyagok biztosítják a legjobb vezetőképességet és tartósságot?
A csúszógyűrűk hatékonysága nagymértékben függ az általuk használt anyagoktól. A cél kettős: biztosítani a kiváló elektromos vezetőképességet és a hosszú élettartamot, ami a folyamatos, megbízható működés záloga. A leggyakrabban használt anyagok közé tartoznak a különböző fémötvözetek és szén alapú kompozitok.
A réz és a rézötvözetek népszerű választások a jó vezetőképességük miatt. A bronz, különösen a foszforbronz, a kopásállóság szempontjából előnyös, ami fontos a forgó alkatrészeknél. Az ezüst is használatos, különösen ott, ahol a legkisebb ellenállás a legfontosabb szempont, bár költségei magasabbak.
A szénkefék, melyek a csúszógyűrűkkel érintkeznek, gyakran tartalmaznak grafitot. A grafit önkenő tulajdonságai csökkentik a súrlódást és a kopást. A szénkefék anyagösszetétele változó lehet, a felhasználási területnek megfelelően. Például, nagyáramú alkalmazásokhoz réztartalmú szénkeféket használnak.
A csúszógyűrűk anyagának kiválasztásakor figyelembe kell venni a környezeti tényezőket is, mint például a hőmérséklet, a páratartalom és a korrozív anyagok jelenléte. Bizonyos alkalmazásokban, például vegyipari környezetben, speciális bevonatokkal védik a csúszógyűrűket a korróziótól.
A megfelelő anyag kiválasztása kulcsfontosságú a csúszógyűrűk optimális teljesítményéhez és élettartamához. Ez nem csupán a vezetőképességről szól, hanem a mechanikai stabilitásról és a környezeti hatásokkal szembeni ellenállásról is.
Az új anyagok kutatása és fejlesztése folyamatosan zajlik, célja a még jobb vezetőképességű, tartósabb és költséghatékonyabb csúszógyűrűk előállítása. A nanotechnológia is megjelenik a területen, például nanorétegek formájában, melyek javítják a felületi tulajdonságokat.
A csúszógyűrűk tervezési szempontjai: Áramterhelés, feszültség, sebesség és környezeti tényezők
A csúszógyűrűk tervezésekor számos kritikus tényezőt kell figyelembe venni annak érdekében, hogy a forgó és álló alkatrészek közötti elektromos kapcsolat folyamatos és megbízható legyen. Az áramterhelés az egyik legfontosabb szempont. A csúszógyűrű anyagának és méretének olyannak kell lennie, hogy tartósan elbírja a tervezett áramot anélkül, hogy túlmelegedne vagy károsodna. A túlmelegedés oxidációhoz és a kontaktus romlásához vezethet.
A feszültség is kulcsszerepet játszik. A szigetelési anyagoknak megfelelőeknek kell lenniük a rendszerben előforduló maximális feszültséghez, hogy elkerüljük az átütést és a rövidzárlatot. Magas feszültségnél különös figyelmet kell fordítani a légrésekre és a felületi szennyeződésekre, amelyek a szigetelést gyengíthetik.
A forgási sebesség jelentős hatással van a csúszógyűrű élettartamára és teljesítményére. Nagy sebességnél a súrlódás nagyobb hőtermelést okoz, ami kopáshoz és zajhoz vezethet. A megfelelő kenés elengedhetetlen a súrlódás csökkentéséhez és a kopás minimalizálásához. A kenőanyag típusát és mennyiségét a sebesség és a terhelés alapján kell kiválasztani.
A környezeti tényezők, mint például a hőmérséklet, a páratartalom, a por és a vegyi anyagok, szintén befolyásolják a csúszógyűrű működését. A szélsőséges hőmérsékletek a csúszógyűrű anyagának tágulását vagy zsugorodását okozhatják, ami a kontaktus romlásához vezethet. A páratartalom korróziót okozhat, a por pedig a kontaktus felületére rakódva növelheti az ellenállást. A vegyi anyagok károsíthatják a szigetelést és a kontaktus anyagát. Ezért a csúszógyűrűt a környezeti hatásoktól védeni kell.
A csúszógyűrű megbízhatósága és élettartama nagymértékben függ a fenti tervezési szempontok gondos mérlegelésétől és a megfelelő anyagok, kenőanyagok és védelmi intézkedések alkalmazásától.
Például, ha egy csúszógyűrűt nedves környezetben használnak, akkor korrózióálló anyagokat kell használni, és gondoskodni kell a megfelelő tömítésről. Magas hőmérsékletű alkalmazások esetén hőálló anyagokat és speciális kenőanyagokat kell alkalmazni. A tervezési folyamat során a várható élettartamot is figyelembe kell venni, és a csúszógyűrűt úgy kell megtervezni, hogy a tervezett élettartam alatt megbízhatóan működjön.

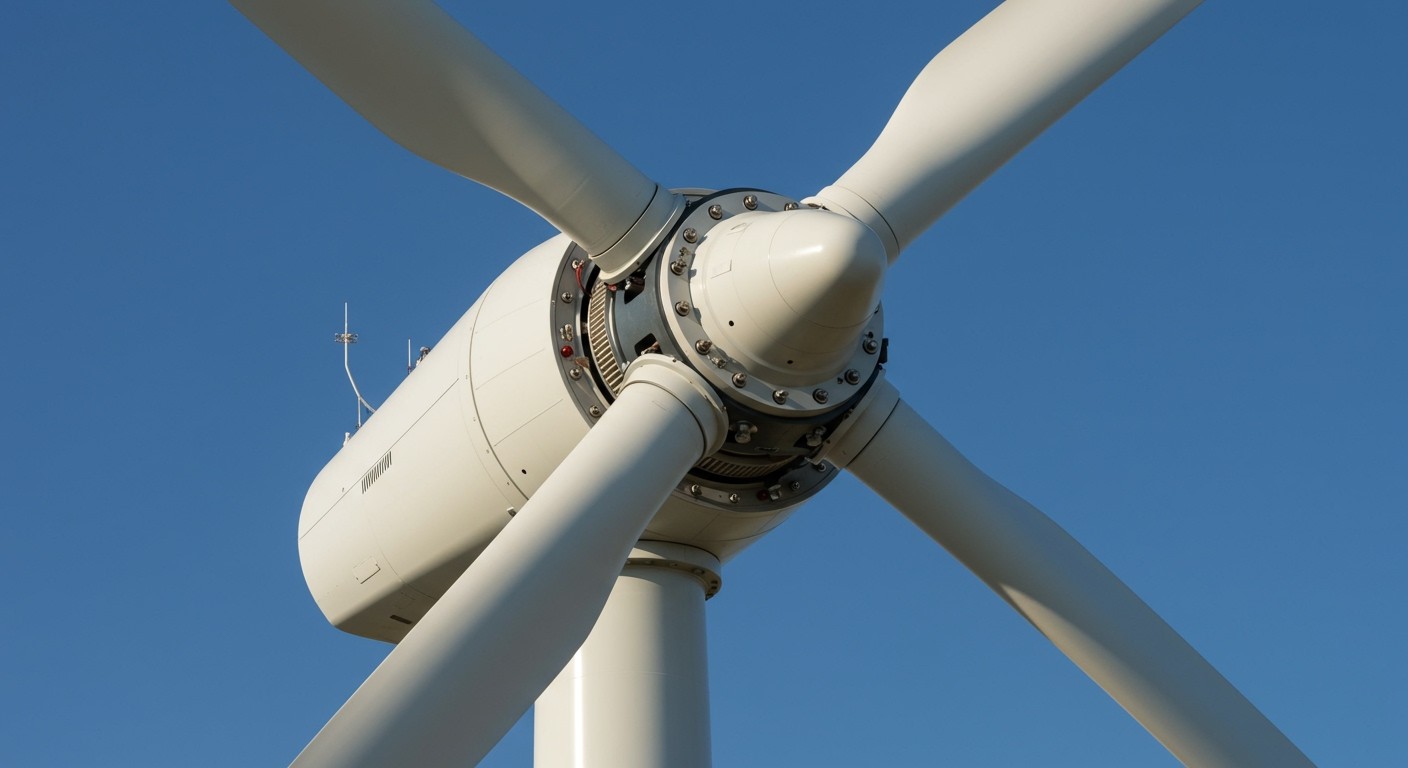

A csúszógyűrűk alkalmazásai a szélenergiaiparban
A szélenergiaiparban a csúszógyűrűk kritikus szerepet töltenek be a szélgenerátorok megbízható működésének biztosításában. Mivel a turbina lapátjai a szél irányának megfelelően folyamatosan forognak, elengedhetetlen, hogy a torony álló részén lévő elektromos rendszerekkel folyamatos elektromos kapcsolat álljon fenn.
A csúszógyűrűk itt lépnek a képbe. Lehetővé teszik, hogy az áram és a vezérlőjelek átjussanak a forgó gondolából (a lapátokat és a generátort tartalmazó ház) a toronyba, majd onnan tovább a hálózatra. Ez a folyamatos kapcsolat elengedhetetlen a megtermelt energia hatékony átviteléhez és a turbina működésének szabályozásához.
Nélkülük a forgó alkatrészek kábelei összecsavarodnának, ami a rendszer meghibásodásához vezetne. Gondoljunk bele, mi történne, ha egy nagy teljesítményű szélgenerátorban a kábelek megszakadnának! A csúszógyűrűk ezt a problémát hidalják át, biztosítva a folyamatos és megbízható energiaátvitelt.
A szélenergiaiparban a csúszógyűrűk teszik lehetővé a megtermelt villamos energia hatékony és folyamatos átvitelét a forgó turbinagondolából az álló toronyba, majd onnan a villamos hálózatba.
A modern szélgenerátorok egyre nagyobb teljesítményűek és komplexebbek, ami magasabb követelményeket támaszt a csúszógyűrűkkel szemben. Nemcsak a nagy áramot kell elviselniük, hanem a zord időjárási körülményeknek is ellen kell állniuk, a szélsőséges hőmérsékletektől a páratartalomig. Ezért a szélenergiaiparban használt csúszógyűrűk rendkívül tartós és megbízható anyagokból készülnek, gyakran speciális bevonatokkal ellátva a korrózió elleni védelem érdekében.
Fontos megemlíteni, hogy a csúszógyűrűk karbantartása kulcsfontosságú a szélgenerátorok hosszú élettartamának biztosításához. A rendszeres ellenőrzés és tisztítás, valamint a kopott alkatrészek cseréje elengedhetetlen a problémák megelőzéséhez és a turbina optimális teljesítményének fenntartásához.
A csúszógyűrűk alkalmazásai a robotikában és automatizálásban
A robotikában és automatizálásban a csúszógyűrűk nélkülözhetetlen alkatrészek, amelyek lehetővé teszik a folyamatos elektromos kapcsolatot a forgó és álló részek között. Képzeljünk el egy robotkart, amelynek több tengelye is forog. Ahhoz, hogy ezek a tengelyek mozgatásához szükséges motorok, szenzorok és egyéb elektronikai eszközök folyamatosan áramot kapjanak és adatot küldjenek, csúszógyűrűkre van szükség. Ezek az eszközök biztosítják, hogy a kábelek ne csavarodjanak össze a folyamatos mozgás során, ami a rendszer meghibásodásához vezethetne.
A robotikában a csúszógyűrűket gyakran használják:
- Robotkarokban: A motorok, érzékelők és végrehajtó szervek áramellátásához és vezérléséhez.
- Forgó asztalokban: A munkadarabok precíz pozicionálásához és a kapcsolódó szenzorok adatainak továbbításához.
- Kamerarendszerekben: A 360 fokos panorámafelvételek készítéséhez és a kamera vezérléséhez.
- Csomagoló gépekben: A csomagolóanyagok folyamatos adagolásához és hegesztéséhez.
Az automatizálásban a csúszógyűrűk hasonlóan fontos szerepet töltenek be. Például egy forgó gépsorban, ahol a termékek folyamatosan mozognak, a csúszógyűrűk biztosítják, hogy a szenzorok, motorok és vezérlőegységek folyamatosan kommunikálhassanak egymással. Ez elengedhetetlen a pontos és hatékony működéshez.
A csúszógyűrűk alkalmazása a robotikában és automatizálásban nem csupán az elektromos kapcsolat biztosítását jelenti, hanem a rendszerek megbízhatóságának és élettartamának növelését is.
A modern csúszógyűrűk kompakt méretűek, nagy sebességű adatátvitelre képesek és ellenállnak a környezeti hatásoknak, így széles körben alkalmazhatók a legkülönbözőbb ipari alkalmazásokban.
A csúszógyűrűk alkalmazásai a orvosi berendezésekben
A csúszógyűrűk létfontosságú szerepet töltenek be számos orvosi berendezésben, ahol a forgó alkatrészek és a statikus részek közötti folyamatos elektromos kapcsolat elengedhetetlen. Képalkotó berendezések, mint például a CT és MRI készülékek, nagymértékben támaszkodnak a csúszógyűrűkre. Ezekben a rendszerekben a csúszógyűrűk biztosítják az áramellátást és az adatátvitelt a forgó gantry és a rögzített vezérlőegységek között. Ez lehetővé teszi a folyamatos, 360 fokos szkennelést a beteg körül, anélkül, hogy kábelek összegabalyodnának.
Ultrahang készülékeknél, különösen a 3D/4D modelleknél, a csúszógyűrűk lehetővé teszik a transzducer forgását, így részletesebb és átfogóbb képet kaphatunk a vizsgált területről. A sebészeti robotok szintén használnak csúszógyűrűket a precíz mozgások és a szerszámok vezérlése érdekében. A forgó platformok energiaellátása és adatkommunikációja is ezeken keresztül történik.
A csúszógyűrűk alkalmazása az orvosi berendezésekben nem csupán a működési hatékonyságot növeli, hanem hozzájárul a betegek biztonságához is, mivel megbízható és folyamatos energiaellátást biztosít a kritikus funkciókhoz.
Emellett a csúszógyűrűket használják a laboratóriumi centrifugákban is, ahol a minták forgatásához és a szenzorok adatainak továbbításához szükséges az elektromos kapcsolat fenntartása. A megbízható és pontos működés érdekében a csúszógyűrűknek magas minőségű anyagokból kell készülniük, és ellenállniuk kell a kopásnak és a korróziónak. A sterilitás szempontjából is fontos a megfelelő anyagválasztás és a tisztíthatóság.
A csúszógyűrűk alkalmazásai a csomagolóiparban
A csomagolóiparban a csúszógyűrűk kritikus szerepet töltenek be a folyamatos és megbízható elektromos kapcsolat biztosításában a forgó alkatrészek és az álló vezérlőrendszerek között. Gondoljunk csak a forgó csomagológépekre, ahol a termékek mozgatása, adagolása és lezárása közben a különböző szenzoroknak, motoroknak és fűtőelemeknek folyamatosan áramra van szükségük.
A csúszógyűrűk lehetővé teszik, hogy az energia és az adatok áramlása ne szakadjon meg, még akkor sem, ha a gép alkatrészei folyamatosan forognak. Ez elengedhetetlen a nagy sebességű csomagolási folyamatokhoz, ahol a leállás jelentős termeléskiesést okozhat.
Például, a forgó töltőgépeknél a csúszógyűrűk biztosítják az elektromos kapcsolatot a tartályok mozgatásáért felelős motorok és a töltőfejek között. Hasonlóképpen, a címkézőgépeknél a forgó címkézőfejek energiaellátását és adatkommunikációját is ezek az eszközök oldják meg. A megbízható működés érdekében a csúszógyűrűknek ellenállniuk kell a pornak, nedvességnek és egyéb környezeti hatásoknak is.
A csomagolóiparban a csúszógyűrűk alkalmazása nélkülözhetetlen a folyamatos, automatizált és nagy sebességű csomagolási folyamatok megvalósításához, biztosítva a gépek megbízható és hatékony működését.
A modern csomagológépek egyre komplexebbek, ami magasabb követelményeket támaszt a csúszógyűrűkkel szemben is. A nagy áramerősségű és adatátviteli képességű csúszógyűrűk lehetővé teszik a fejlett vezérlési és automatizálási funkciók integrálását, ezzel növelve a csomagolási folyamatok hatékonyságát és pontosságát.

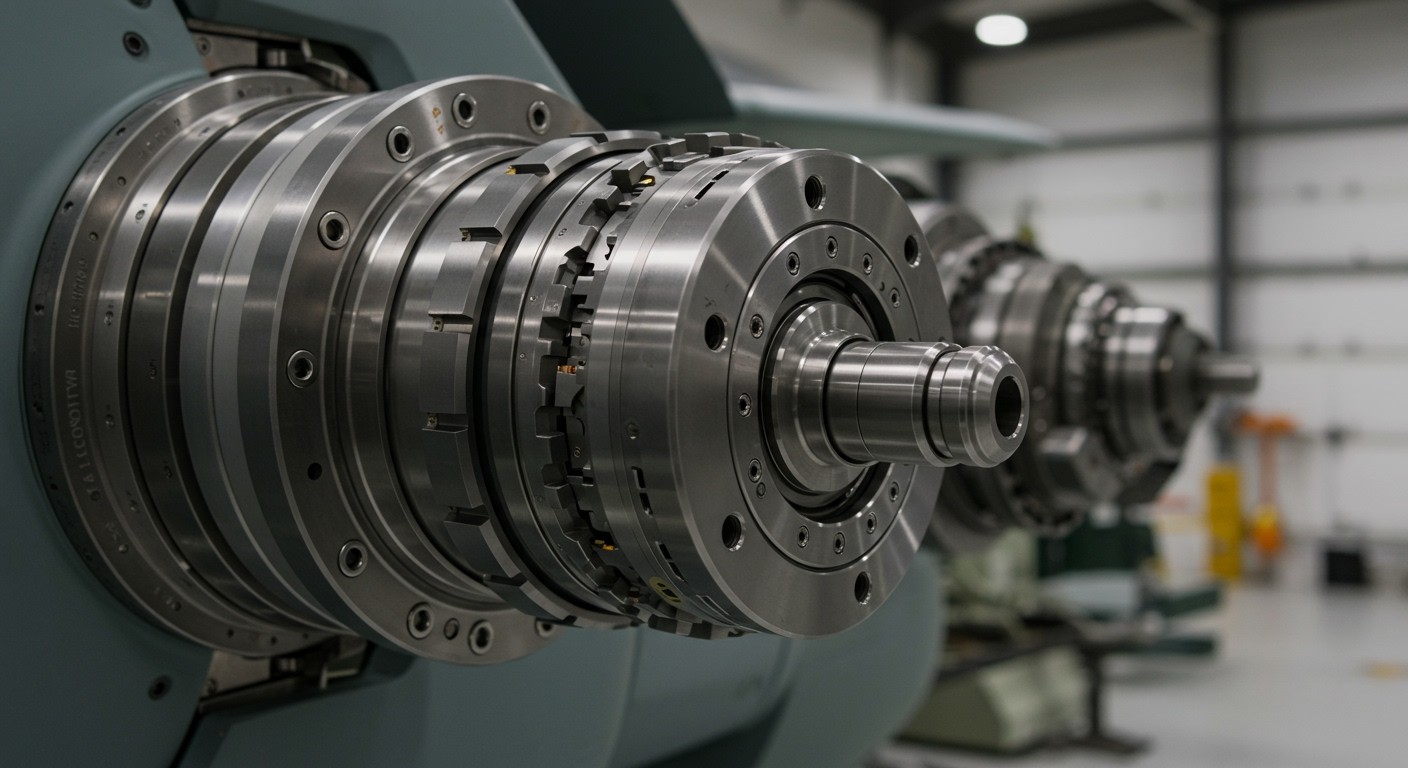

A csúszógyűrűk alkalmazásai a hadiparban és a repülőgépgyártásban
A csúszógyűrűk kritikus szerepet töltenek be a hadiparban és a repülőgépgyártásban, ahol a folyamatos és megbízható elektromos kapcsolat elengedhetetlen a forgó alkatrészek között. Gondoljunk csak a harckocsik tornyaira: a torony folyamatosan forog, miközben a fegyverrendszereknek és szenzoroknak energiaellátásra és adatátvitelre van szükségük. A csúszógyűrűk biztosítják, hogy a torony forgása ne szakítsa meg ezeket a létfontosságú kapcsolatokat.
A repülőgépekben is hasonló a helyzet. A radarrendszerek, a navigációs berendezések és a pilótafülke műszerei mind függenek a folyamatos áramellátástól és adatátviteltől. A szárnyak mozgatásához, a légcsavarok forgatásához és a helikopterek rotorjainak vezérléséhez is csúszógyűrűkre van szükség. Képzeljük el, mi történne, ha egy radarrendszer hirtelen leállna egy katonai repülőgépen!
A hadiparban és a repülőgépgyártásban használt csúszógyűrűknek rendkívül strapabírónak kell lenniük, ellenállva a szélsőséges hőmérsékleteknek, a vibrációnak és a korrozív környezetnek.
A modern haditechnikában egyre nagyobb hangsúlyt kapnak a miniatürizált és nagy sebességű adatátvitelt biztosító csúszógyűrűk. Ezek a speciális csúszógyűrűk lehetővé teszik a bonyolult szenzorrendszerek és kommunikációs berendezések hatékony működését a forgó platformokon.
A csúszógyűrűk karbantartása: Tisztítás, kenés és kopásfigyelés
A csúszógyűrűk megbízható működése szempontjából elengedhetetlen a rendszeres karbantartás. A tisztítás, a kenés és a kopásfigyelés mind hozzájárulnak a hosszú élettartamhoz és a stabil elektromos kapcsolathoz.
A tisztítás során távolítsuk el a szennyeződéseket, port és egyéb lerakódásokat, amelyek akadályozhatják a gyűrű és a kefe közötti tökéletes érintkezést. Használjunk puha, szöszmentes rongyot és szükség esetén speciális, elektromos alkatrészekhez való tisztítószert. Kerüljük az agresszív oldószereket, mert károsíthatják a gyűrű anyagát.
A kenés célja a súrlódás csökkentése, ezáltal a kopás minimalizálása. A megfelelő kenőanyag kiválasztása kulcsfontosságú: a túl sűrű kenőanyag akadályozhatja az áramvezetést, míg a túl híg kenőanyag gyorsan elpárologhat. A gyártó által ajánlott kenőanyagot használjuk, és csak minimális mennyiséget vigyünk fel.
A kopás rendszeres ellenőrzése lehetővé teszi a problémák korai felismerését. Figyeljük a gyűrűk és a kefék felületét, keressünk repedéseket, horzsolásokat, vagy egyenetlen kopást. A kopott keféket időben cseréljük ki, mert károsíthatják a gyűrűket. Az alábbiakban egy táblázat mutatja a leggyakoribb jeleket:
| Jel | Lehetséges ok | Teendő |
|---|---|---|
| Szokatlan zaj | Kopott kefe, szennyeződés | Tisztítás, kefe csere |
| Szikrázás | Rossz érintkezés, kopás | Kefe csere, érintkezési felület ellenőrzése |
| Túlzott hőtermelés | Túlzott súrlódás, rossz kenés | Kenés ellenőrzése, alkatrészek vizsgálata |
A rendszeres karbantartás – tisztítás, kenés és kopásfigyelés – a csúszógyűrűk hosszú távú, megbízható működésének alapja.
A karbantartási gyakoriság függ a használat intenzitásától és a környezeti feltételektől. Nehezebb körülmények között (pl. poros, nedves környezet) gyakoribb karbantartásra lehet szükség.
A csúszógyűrűk hibaelhárítása: Gyakori problémák és azok megoldása
A csúszógyűrűk megbízhatósága kulcsfontosságú a forgó berendezések zavartalan működéséhez. A hibaelhárítás során leggyakrabban a következő problémákkal találkozhatunk:
- Túlzott kopás: A csúszógyűrűk és kefék természetes kopása elkerülhetetlen, de a túlzott kopás problémát jelez. Ezt okozhatja a nem megfelelő anyagválasztás, a túlzott terhelés, vagy a nem megfelelő kenés.
- Szennyeződés: Por, olaj vagy más szennyeződések lerakódhatnak a csúszógyűrű felületén, ami rontja az elektromos kontaktust és kopást okoz.
- Vibráció: A forgó alkatrészek vibrációja szintén károsíthatja a csúszógyűrűket és keféket, növelve a kopást és zajt.
- Túlmelegedés: A rossz kontaktus, a túlzott áram vagy a nem megfelelő hűtés túlmelegedéshez vezethet, ami deformálja a csúszógyűrűt és károsítja a szigetelést.
A problémák megoldása érdekében a következőket tehetjük:
- Rendszeres ellenőrzés: A csúszógyűrűket és keféket rendszeresen ellenőrizni kell a kopás, szennyeződés és sérülések jelei után.
- Megfelelő kenés: A csúszógyűrűk megfelelő kenése csökkenti a kopást és a súrlódást. A gyártó által javasolt kenőanyagot kell használni.
- Tisztítás: A csúszógyűrűket rendszeresen tisztítani kell a szennyeződésektől. Ehhez speciális tisztítószereket és keféket használhatunk.
- Alkatrészcsere: Ha a csúszógyűrűk vagy kefék túlságosan elkoptak vagy megsérültek, ki kell cserélni őket.
A legfontosabb a megelőzés: a rendszeres karbantartás és a megfelelő alkatrészek használata jelentősen csökkenti a csúszógyűrűk meghibásodásának kockázatát.
A hibaelhárítás során mindig tartsuk szem előtt a biztonsági előírásokat, és szükség esetén forduljunk szakemberhez.
A csúszógyűrűk jövőbeli fejlesztési irányai: Miniatürizálás, intelligens rendszerek
A csúszógyűrűk jövőbeli fejlesztései két fő irányba mutatnak: a miniatürizálás és az intelligens rendszerek integrálása. A miniatürizálás különösen fontos a növekvő térfogat- és súlykorlátok miatt, például a robotikában, a drónokban és az orvosi eszközökben. Kisebb csúszógyűrűk lehetővé teszik a kompaktabb és hatékonyabb rendszerek tervezését.
Az intelligens rendszerek integrálása a csúszógyűrűkbe a teljesítményük optimalizálását célozza meg. Ez magában foglalhatja a beépített szenzorokat, amelyek figyelik a csúszógyűrűk állapotát, például a kopást, a hőmérsékletet és a rezgéseket. Az így nyert adatok felhasználhatók a karbantartási ütemtervek optimalizálására, a hibák korai felismerésére és a rendszer megbízhatóságának növelésére.
Például, egy intelligens csúszógyűrű rendszer képes lehet arra, hogy előre jelezze, mikor kell egy adott csúszógyűrűt kicserélni, mielőtt az meghibásodna, így elkerülve a váratlan leállásokat és a költséges javításokat. Ezenkívül, az intelligens rendszerek képesek lehetnek a csúszógyűrűk paramétereinek dinamikus beállítására, például a kenés optimalizálására a terhelés és a sebesség függvényében.
A jövőben a csúszógyűrűk nem csupán elektromos kapcsolatot biztosító alkatrészek lesznek, hanem integrált intelligens rendszerek részei, amelyek hozzájárulnak a teljes rendszer hatékonyságához és megbízhatóságához.
A miniatürizálás és az intelligencia kombinációja új alkalmazási területeket nyithat meg a csúszógyűrűk számára, például a precíziós mezőgazdaságban, ahol apró, energiahatékony robotok használhatók a növények gondozására, vagy a megújuló energia szektorban, ahol a szélturbinák és a napkövető rendszerek hatékonyabbá tehetők.
