Az antennatechnológia az elektromágneses hullámok sugárzásának és vételének tudománya. Lényegében átalakítók, melyek az elektromos jeleket szabad térben terjedő elektromágneses hullámokká alakítják, és fordítva. Nélkülük a modern kommunikáció elképzelhetetlen lenne.
Működésük alapja az elektromágneses indukció és a rezonancia jelensége. Egy adott antenna hatékonysága nagymértékben függ a frekvenciától, amelyen üzemel. Ezért a tervezés során kulcsfontosságú a megfelelő méretezés és anyagválasztás.
A gyakorlati alkalmazások rendkívül szerteágazóak. A mobiltelefonoktól a műholdas kommunikációig, a rádióadásoktól a radarrendszerekig mindenhol jelen vannak. Az 5G hálózatok, az IoT eszközök (Internet of Things) és az autonóm járművek elterjedésével az antennatechnológia jelentősége tovább növekszik.
Az antennák tehát nem csupán passzív elemek, hanem aktív szerepet játszanak az információátvitel minőségében és hatékonyságában.
A különböző alkalmazásokhoz különböző antenna típusok szükségesek. Léteznek dipól antennák, Yagi-Uda antennák, patch antennák, szarvantennák és még sok más specializált kialakítás, mindegyik a maga előnyeivel és hátrányaival. A megfelelő antenna kiválasztása kritikus fontosságú a rendszer teljesítménye szempontjából. A jövőben az intelligens antennák, amelyek képesek a jel irányítására és a zavarások csökkentésére, egyre nagyobb szerepet fognak játszani.
Az antenna definíciója és szerepe a vezeték nélküli kommunikációban
Az antenna egy átalakító eszköz, mely a vezetett elektromos jeleket (áramot) szabad térbeli elektromágneses hullámokká alakítja, vagy fordítva. Egyszerűbben fogalmazva, lehetővé teszi, hogy a rádióhullámok „kijussanak” a készülékből a levegőbe, és a levegőből „bejussanak” a készülékbe.
A vezeték nélküli kommunikációban betöltött szerepe nélkülözhetetlen. Gondoljunk csak bele: a mobiltelefonok, a Wi-Fi routerek, a műholdas kommunikáció, a rádióadások, mind-mind antennákat használnak. Nélkülük nem lenne lehetséges az információ vezeték nélküli továbbítása.
Az antenna hatékonysága, vagyis hogy milyen jól sugározza ki vagy veszi a jelet, függ a méretétől, formájától, anyagától és a működési frekvenciájától. Ezért a különböző alkalmazásokhoz különböző antennákat terveznek.
Az antenna alapvető szerepe a vezeték nélküli kommunikációban tehát az, hogy összeköttetést teremtsen a vezetékes áramkörök és a szabad térbeli elektromágneses hullámok között, lehetővé téve az információ vezeték nélküli továbbítását és vételét.
Például, egy mobiltelefonban található antenna sokkal kisebb és kevésbé feltűnő, mint egy rádióállomás adóantennája. A különbség oka, hogy a mobiltelefonnak kis távolságra kell kommunikálnia, míg a rádióállomásnak nagy területet kell lefednie.
Az elektromágneses hullámok terjedése és az antenna kapcsolata
Az antenna szerepe alapvetően az elektromágneses hullámok (EM hullámok) és az elektromos áram közötti átalakítás. A adóantenna az elektromos jelet alakítja át EM hullámmá, amely aztán a térben terjed. A vevőantenna pedig az EM hullám energiáját fogja fel és alakítja vissza elektromos jellé.
Az EM hullámok terjedése függ a közegtől (pl. levegő, víz, vákuum) és a frekvenciától. A különböző frekvenciájú hullámok eltérő módon terjednek; például a rövidhullámú rádióhullámok képesek visszaverődni az ionoszféráról, lehetővé téve a távoli kommunikációt.
Az antenna hatékonysága szorosan összefügg az antenna méretével és alakjával, valamint a használt frekvenciával. Az antenna optimális mérete általában a hullámhossz töredéke, leggyakrabban a hullámhossz fele vagy negyede.
Az antenna polarizációja is kritikus tényező. Ez azt jelenti, hogy az EM hullám elektromos mezőjének iránya a terjedés irányához képest. Az adó- és vevőantenna polarizációjának egyeznie kell a hatékony jelátvitel érdekében. Ha a polarizáció eltér, a jel jelentős mértékben gyengülhet.
A gyakorlatban az antennákat számos tényező befolyásolja, például a környezeti zaj, az interferencia és az épületek vagy tereptárgyak által okozott visszaverődések. Ezért az antenna tervezése és elhelyezése kulcsfontosságú a megbízható kommunikációhoz. Szakemberek komplex szimulációs szoftvereket használnak az antenna teljesítményének előrejelzésére és optimalizálására különböző környezetekben.
Az antenna alapvető paraméterei: nyereség, irányítottság, polarizáció, impedancia
Az antenna teljesítményét alapvetően négy paraméter határozza meg: a nyereség, az irányítottság, a polarizáció és az impedancia. Ezek ismerete elengedhetetlen a megfelelő antenna kiválasztásához és a rendszer optimális működéséhez.
A nyereség (Gain) azt mutatja meg, hogy az antenna mennyire hatékonyan sugározza a jelet egy adott irányba a bemeneti teljesítményhez képest. Gyakran dB-ben (decibel) fejezik ki, és minél nagyobb az érték, annál erősebb a sugárzott jel az adott irányban. Fontos megjegyezni, hogy a nyereség növelése általában az irányítottság rovására megy.
Az irányítottság (Directivity) azt írja le, hogy az antenna mennyire koncentrálja a jelet egy adott irányba. Egy ideális, izotróp antennához képest (ami minden irányba egyenletesen sugároz), az irányítottság megmutatja, hogy az antenna a fő sugárzási irányban mennyivel erősebb jelet produkál. Az irányítottság tehát szorosan összefügg a nyereséggel, de nem veszi figyelembe az antenna veszteségeit.
Az antenna impedanciája kulcsfontosságú a hatékony energiaátvitel szempontjából. A legjobb teljesítmény akkor érhető el, ha az antenna impedanciája megegyezik a tápvonal és az adó/vevő impedanciájával. Eltérés esetén visszaverődések lépnek fel, ami csökkenti a sugárzott teljesítményt és torzíthatja a jelet.
A polarizáció (Polarization) a sugárzott elektromágneses hullám elektromos térerének irányát írja le. Lehet lineáris (függőleges vagy vízszintes), cirkuláris (jobb- vagy balmenetes) vagy elliptikus. A megfelelő polarizáció kiválasztása kritikus a jó vételhez, mivel a vevő antennának azonos polarizációval kell rendelkeznie, mint a sugárzó antennának. Eltérő polarizáció esetén jelentős jelveszteség léphet fel.
Az antenna tervezésekor és kiválasztásakor tehát figyelembe kell venni ezeket a paramétereket, hogy a rendszer a lehető legjobban teljesítsen az adott alkalmazási területen.
Az antenna sávszélessége és hatékonysága
Az antenna sávszélessége azt a frekvenciatartományt jelöli, amelyen belül az antenna megfelelően működik. Ezt általában a VSWR (Voltage Standing Wave Ratio) vagy a visszatérési veszteség alapján definiálják. Minél szélesebb a sávszélesség, annál több frekvencián képes az antenna hatékonyan sugározni vagy fogadni. A keskeny sávszélességű antennák speciális alkalmazásokra alkalmasak, ahol pontos frekvenciára van szükség.
Az antenna hatékonysága azt mutatja meg, hogy a bevezetett teljesítmény mekkora része sugárzódik ki ténylegesen elektromágneses hullámként. A veszteségek, mint például a vezetői veszteségek és a dielektromos veszteségek, csökkentik a hatékonyságot. A hatékonyságot százalékban szokták megadni. Például, egy 50%-os hatékonyság azt jelenti, hogy a bevezetett teljesítmény fele sugárzódik ki, míg a másik fele hővé alakul.
A sávszélesség és a hatékonyság közötti kompromisszum kulcsfontosságú az antenna tervezésénél.
A hatékonyság növelése érdekében fontos a jó minőségű anyagok használata és a veszteségek minimalizálása. A sávszélesség növelése komplexebb feladat, ami speciális tervezési technikákat igényelhet, például szélessávú illesztőkörök alkalmazását.
Az antenna típusai: huzalantennák (dipól, Yagi-Uda), nyomtatott áramköri antennák (patch, PIFA)
Az antennatechnológiában számos antenna típus létezik, melyek különböző működési elveken alapulnak és eltérő gyakorlati alkalmazásokra specializálódtak. A huzalantennák, mint a dipól és a Yagi-Uda, valamint a nyomtatott áramköri (PCB) antennák, mint a patch és a PIFA (Planar Inverted-F Antenna), mind fontos szerepet töltenek be a rádiófrekvenciás (RF) rendszerekben.
A dipól antenna az egyik legegyszerűbb és legelterjedtebb antenna típus. Két egyenlő hosszúságú vezetőből áll, melyeket középen táplálnak. A dipól sugárzási mintázata általában omnidirekcionális a dipól tengelyére merőleges síkban, ami azt jelenti, hogy minden irányba egyenletesen sugároz. A dipól antennát széles körben használják rádióadásokhoz, televíziós adásokhoz és vezeték nélküli kommunikációhoz.
A Yagi-Uda antenna egy irányított antenna, mely egy dipól elemből (a meghajtott elem), egy reflektorból és egy vagy több direktorból áll. A reflektor az antenna mögött helyezkedik el, és a jelet visszaveri a dipól felé, míg a direktorok az antenna előtt helyezkednek el, és a jelet a kívánt irányba koncentrálják. A Yagi-Uda antenna nagyobb erősítést és irányítottságot biztosít, mint egy egyszerű dipól, ezért ideális távolabbi adók vételére vagy célzott adásra. Gyakran használják televíziós antennaként és rádióamatőrök körében.
A patch antennák a nyomtatott áramköri antennák egyik leggyakoribb típusa. Egy fém „patch”-ből állnak, melyet egy dielektromos szubsztrátumra helyeznek, és egy tápvonal köti össze a rádiófrekvenciás áramkörrel. A patch antennák kicsik, könnyűek és könnyen integrálhatók elektronikus eszközökbe. Gyakran használják vezeték nélküli eszközökben, például okostelefonokban, laptopokban és GPS-eszközökben. A sugárzási mintázatuk általában széles, de irányítható a patch alakjának és a táppont helyzetének megváltoztatásával.
A PIFA (Planar Inverted-F Antenna) egy másik népszerű nyomtatott áramköri antenna típus, amely a patch antenna egy variánsa. A PIFA antenna egy „F” alakú fémelemből áll, melyet egy rövidzárral kötnek a földhöz. A PIFA antennák kompakt méretük és jó sávszélességük miatt ideálisak mobil eszközökbe. A PIFA sugárzási mintázata hasonló a patch antennáéhoz, de a rövidzárnak köszönhetően kisebb méret érhető el.
A különböző antenna típusok (dipól, Yagi-Uda, patch, PIFA) kiválasztása a konkrét alkalmazás igényeitől függ, beleértve a frekvenciát, a sávszélességet, az erősítést, az irányítottságot és a méretet.
A tervezési folyamat során figyelembe kell venni az antenna impedanciáját, hogy illeszkedjen a rádiófrekvenciás áramkörhöz, minimalizálva a jelveszteséget. A megfelelő antenna kiválasztása és optimalizálása kulcsfontosságú a vezeték nélküli rendszerek hatékony működéséhez.
A dipól antenna működése és jellemzői
A dipól antenna az egyik legegyszerűbb és legelterjedtebb antenna típus. Működése azon alapul, hogy a vezetőben (általában fémhuzal) váltakozó áramot vezetünk, ami elektromágneses hullámokat generál. A dipól antenna lényegében egy kettévágott vezető, melynek két vége közé tápláljuk a rádiófrekvenciás jelet.
A dipól antenna leggyakrabban használt változata a félhullámú dipól, melynek hossza a sugárzott hullámhossz felével egyenlő. Ennek a rezonanciafrekvencián a bemeneti impedanciája körülbelül 73 ohm, így könnyen illeszthető a legtöbb adó-vevő készülékhez. A dipól antenna sugárzási mintázata körsugaras a dipól tengelyére merőleges síkban, ami azt jelenti, hogy ebben a síkban egyenletesen sugároz minden irányba. A dipól tengelye mentén a sugárzás minimális.
A dipól antenna lényegében egy rezonáló áramkör, mely a rádiófrekvenciás energiát elektromágneses hullámok formájában sugározza ki a térbe.
A dipól antenna polarizációja lineáris, és a dipól tengelyével párhuzamos. Gyakorlati alkalmazásai széleskörűek, a rádióadások vételétől kezdve a vezeték nélküli kommunikációs rendszerekig. A dipól antennákat gyakran használják a szabadidős rádiózásban (pl. CB rádió), valamint a televíziós adások vételére is. Több dipól antenna kombinálásával komplexebb antenna rendszereket lehet létrehozni, melyek irányítottabb sugárzást tesznek lehetővé.

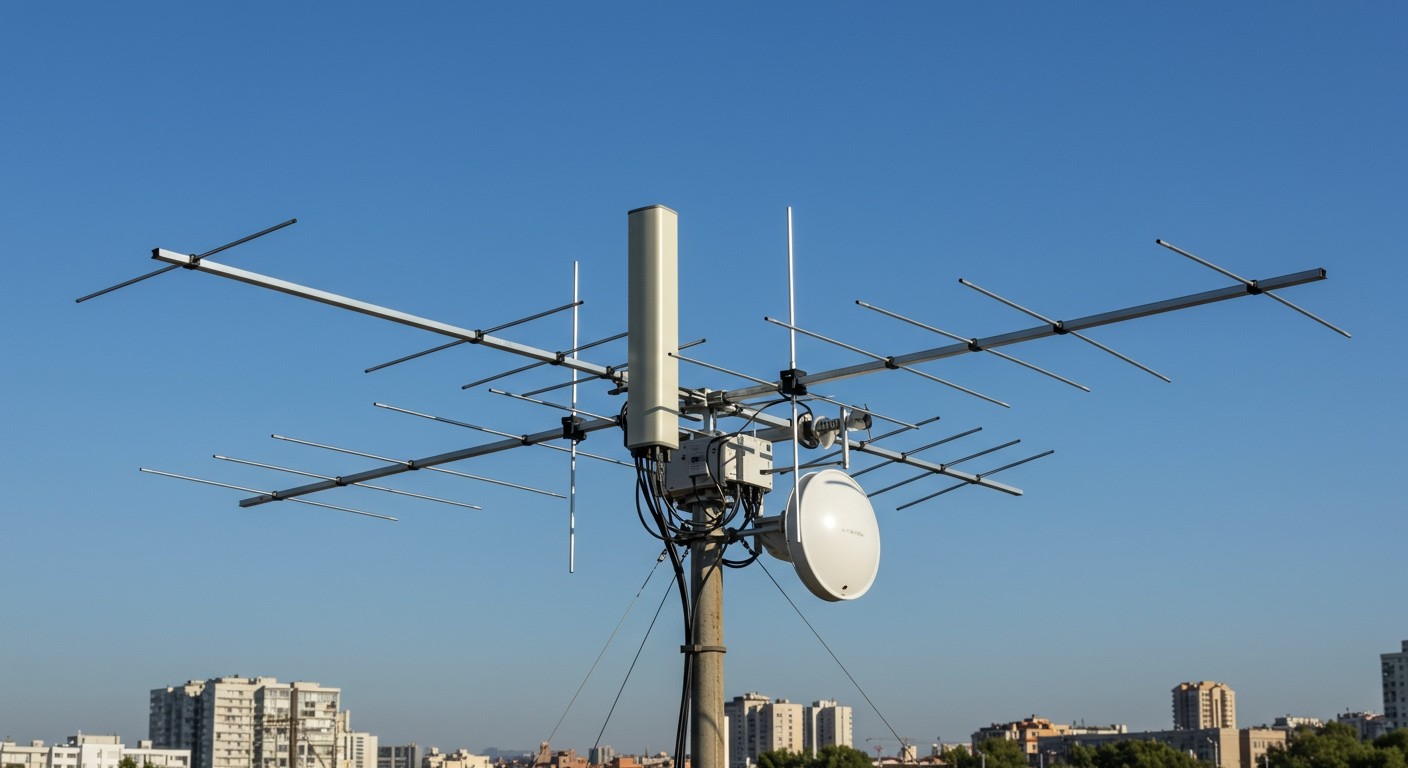

A Yagi-Uda antenna felépítése és alkalmazásai
A Yagi-Uda antenna, gyakran csak Yagi antennaként emlegetik, egy irányított antenna típus, amelyet széles körben használnak a rádiófrekvenciás (RF) kommunikációban. Felépítése viszonylag egyszerű, három fő elemből áll:
- Meghajtott elem (dipól): Ez az antenna aktív része, amely közvetlenül kapcsolódik az adóhoz vagy a vevőhöz. Általában egy félhullámú dipól.
- Reflektor: A meghajtott elem mögött helyezkedik el, és nagyobb, mint a dipól. Feladata, hogy az antenna hátulról érkező jeleket visszaverje, ezáltal növelve az antenna irányítottságát és erősítését.
- Direktorok: A meghajtott elem előtt helyezkednek el, és kisebbek, mint a dipól. Számuk változó lehet, minél több van belőlük, annál nagyobb az antenna erősítése és irányítottsága.
A Yagi antenna működési elve az elemek közötti fáziseltolódáson alapul. A direktorok elősegítik a jelek fókuszálását a meghajtott elem felé, míg a reflektor a jelek visszaverésével erősíti ezt a hatást. Ezáltal az antenna egy adott irányba sokkal érzékenyebb, mint más irányokba.
A Yagi-Uda antenna egyik legfontosabb alkalmazási területe a televíziós műsorszórás vétele, ahol a távoli adótornyok gyenge jeleit kell felerősíteni.
Gyakorlati alkalmazásai rendkívül sokrétűek. A televíziós vétel mellett használják rádióamatőrök, vezeték nélküli hálózatokban (pl. Wi-Fi hatótávolság növelésére), valamint radar rendszerekben is. Mérete és kialakítása a használt frekvenciától függ, magasabb frekvenciákon kisebb antennák elegendőek.
A patch antenna előnyei és hátrányai
A patch antennák, vagy más néven mikrostrip antennák, számos előnnyel rendelkeznek, melyek népszerűvé teszik őket különböző alkalmazásokban. Először is, kicsi méretük és könnyű súlyuk miatt ideálisak hordozható eszközökbe és beágyazott rendszerekbe. Gyártásuk viszonylag egyszerű és költséghatékony, különösen nagy mennyiségben. Ezen kívül, könnyen integrálhatók áramkörökbe, mivel a mikrostrip vonalakkal kompatibilisek.
Ugyanakkor a patch antennák hátrányokkal is bírnak. Az egyik legjelentősebb a keskeny sávszélesség, ami korlátozza az alkalmazhatóságukat széles sávú kommunikációs rendszerekben. A hatásfokuk is általában alacsonyabb, mint más antenna típusoké, különösen a kisebb méretű antennáknál. További hátrány a polarizációs tisztaság problémája, ami befolyásolhatja a jel minőségét.
A patch antennák előnyei elsősorban a méretükből, súlyukból és a gyártási költségeikből adódnak, míg a hátrányok a sávszélességükkel és hatásfokukkal kapcsolatosak.
A tervezés során fontos figyelembe venni ezeket a kompromisszumokat, és az alkalmazás igényeinek megfelelően optimalizálni az antenna paramétereit. Speciális technikák, mint például a rétegzett dielektrikumok használata, vagy a réselt patch antennák alkalmazása, segíthetnek a sávszélesség növelésében és a hatásfok javításában.
A PIFA antenna kompakt mérete és alkalmazásai
A PIFA (Planar Inverted-F Antenna) antennák egyik legnagyobb előnye a kompakt méretük. Ez a tulajdonság teszi őket ideálissá olyan alkalmazásokhoz, ahol a hely szűkös, például mobiltelefonokban, laptopokban és egyéb hordozható eszközökben.
A PIFA antennák kialakítása lehetővé teszi, hogy a rezonanciafrekvenciájukat a méretük jelentős csökkentésével érjék el. Ezt az inverz-F forma és a rövidzárlati ág kombinációjával érik el, ami lehetővé teszi a hullámhossz töredékén működő antennák létrehozását.
A PIFA antennák kompakt mérete kulcsfontosságú a modern vezeték nélküli kommunikációs eszközökben, lehetővé téve a nagy teljesítményű antennák integrálását kis helyen.
Gyakorlati alkalmazásaik rendkívül széleskörűek. A mobiltelefonokban a PIFA antennák biztosítják a megbízható vezeték nélküli kapcsolatot anélkül, hogy jelentősen növelnék a készülék méretét. Emellett megtalálhatók a Bluetooth és Wi-Fi eszközökben, a GPS navigációs rendszerekben és az RFID (rádiófrekvenciás azonosítás) technológiában is. A beágyazott rendszerek és az IoT eszközök is gyakran használják a PIFA antennákat kis méretük és jó teljesítményük miatt.
Mikrohullámú antennák: tölcséres, kürt, lencse antennák
A mikrohullámú tartományban a tölcséres, kürt és lencse antennák kiemelkedő szerepet játszanak. Ezek az antennák nagy nyereséget és irányítottságot biztosítanak, ami elengedhetetlen a hosszú távú kommunikációhoz és a radarrendszerekhez.
A tölcséres antennák egyszerű felépítésűek, lényegében egy hullámvezető nyitott vége, amely fokozatosan kiszélesedik. Ez a kiszélesedés javítja az impedanciaillesztést a hullámvezető és a szabad tér között, minimalizálva a visszaverődést és növelve a hatékonyságot.
A kürt antennák a tölcséres antennák továbbfejlesztett változatai. A kürt formája precízebben van kialakítva, hogy optimalizálja a sugárzási mintát és a nyereséget. Különböző kürtformák léteznek (piramis, szektorális, kúpos), melyek mindegyike más-más alkalmazásra ideális.
A lencse antennák a fénytörés elvén működnek a mikrohullámú tartományban. A lencse egy dielektromos anyagból készül, amely a rádióhullámokat fókuszálja, hasonlóan ahhoz, ahogy egy optikai lencse a fényt. Ezáltal rendkívül irányított sugárzási mintát lehet elérni.
Gyakorlati alkalmazásaik sokrétűek. A műholdas kommunikáció, a földi mikrohullámú összeköttetések, a radarrendszerek és a rádiócsillagászat mind előszeretettel alkalmazzák ezeket az antennákat. A választás az adott alkalmazás követelményeitől függ, figyelembe véve a kívánt nyereséget, irányítottságot és a költségeket.
A tölcséres antenna működési elve
A tölcséres antenna lényegében egy hullámvezető kiterjesztése. A működési elve azon alapszik, hogy a hullámvezetőben terjedő elektromágneses hullámokat a tölcsér alakú nyílás fokozatosan átalakítja térhullámmá, minimalizálva ezzel a visszaverődéseket és a teljesítményveszteséget. A tölcsér geometriája, beleértve a nyílás méretét és a tölcsér hosszát, kritikus szerepet játszik az antenna nyereségének, irányítottságának és impedanciaillesztésének optimalizálásában.
A tölcséres antenna tehát a hullámvezető és a szabad tér közötti hatékony átmenetet biztosítja, lehetővé téve az elektromágneses energia irányított sugárzását.
A megfelelő tervezéssel a tölcséres antenna széles frekvenciasávban képes működni, és magas nyereséget biztosít. Alkalmazásai közé tartozik a radarrendszerek, műholdas kommunikáció és mikrohullámú távközlés.
A kürt antenna alkalmazásai
A kürtantennák széles körben elterjedtek, különösen ott, ahol magas irányítottság és alacsony visszatérési veszteség szükséges. Gyakran használják őket radarrendszerekben, ahol a pontos célfelderítés elengedhetetlen. Emellett a mikrohullámú kommunikációban is kulcsszerepet töltenek be, például műholdas összeköttetésekben és rádió-relé állomásokon.
A laboratóriumi méréstechnikában kalibrációs antennaként alkalmazzák őket, mivel precíz és jól meghatározott sugárzási mintázatuk van. A rádióasztronómiában is fontos szerepet játszanak, a gyenge rádiójelek fókuszálásában.
A kürtantennák különösen előnyösek olyan alkalmazásokban, ahol a robusztusság és a megbízhatóság kiemelt szempont, például szélsőséges környezeti viszonyok között működő rendszerekben.
Nagyfrekvenciás tesztberendezésekben is gyakran használják őket a jelgenerátorok és spektrumanalizátorok teljesítményének mérésére.
A lencse antenna fókuszáló hatása
A lencseantennák a beérkező rádióhullámokat egy adott fókuszpontba gyűjtik össze, hasonlóan a fényhullámokhoz optikai lencséken keresztül. Ez a fókuszáló hatás lehetővé teszi a jel erősítését és a sugárzási minta irányítását. A lencse anyaga befolyásolja a hullámok terjedési sebességét, ami a fókuszáláshoz szükséges.
A lencse geometriája kulcsfontosságú a hatékony működéshez. Különböző lencsekialakítások léteznek, melyek eltérő frekvenciákon és alkalmazásokban teljesítenek jobban. A dielektromos lencsék például alacsony veszteségű anyagokat használnak.
A lencseantennák fókuszáló hatása közvetlenül javítja az antenna irányítottságát és nyereségét, ami kritikus szempont a nagy távolságú kommunikációban és a radarrendszerekben.
A lencseantennák alkalmazása széleskörű, a műholdas kommunikációtól a mikrohullámú rádiózásig. A pontos fókuszálás érdekében a lencse méretét és alakját a működési frekvenciához kell igazítani.
Antennatömbök: soros, párhuzamos, síkbeli tömbök
Az antennatömbök a rádiófrekvenciás (RF) jelek vételének és sugárzásának hatékonyságát növelik több antennaelem együttes alkalmazásával. A tömb elrendezése kritikus fontosságú a teljesítmény szempontjából. Három alapvető konfiguráció létezik: soros, párhuzamos és síkbeli tömbök.
A soros tömbök (end-fire array) az antennaelemeket egy vonalban helyezik el. A jelek fázisban adódnak össze a tömb vége felé, így a fő sugárzási irány az antenna vonalával párhuzamos. Ezek a tömbök keskenyebb sugárzási képet eredményeznek, ami hasznos lehet a jelirányítás szempontjából. A soros tömbök tervezésekor figyelembe kell venni az elemek közötti távolságot és a fáziseltolást a kívánt sugárzási kép elérése érdekében.
A párhuzamos tömbök (broadside array) esetében az antennaelemek szintén egy vonalban vannak elhelyezve, de a jelek fázisban adódnak össze a vonalra merőleges irányban. Ez szélesebb sugárzási képet eredményez, ami alkalmas lehet a jelek széles területre való szórására. A párhuzamos tömbök gyakran alkalmazzák a rádió- és televízióadókban.
A síkbeli tömbök az antennaelemeket egy síkban helyezik el, így sokkal nagyobb rugalmasságot biztosítanak a sugárzási kép formálásában. Ezek a tömbök lehetővé teszik a sugárzási irány elektronikus vezérlését, ami különösen fontos a radarrendszerekben és a mobilkommunikációban. A síkbeli tömbök tervezése komplexebb, mivel figyelembe kell venni az elemek közötti kétdimenziós elrendezést és a fáziseltolást.
Az antennatömbök teljesítményét jelentősen befolyásolja az antennaelemek közötti távolság, a fáziseltolás és az egyes elemek sugárzási mintája.
A gyakorlati alkalmazások során a tömbök konfigurációjának megválasztása az adott alkalmazás igényeitől függ. A pont-pont kommunikáció esetén a soros tömbök előnyösebbek lehetnek a keskeny sugárzási kép miatt, míg a szórással történő kommunikáció esetén a párhuzamos tömbök a megfelelő választás. A síkbeli tömbök a legrugalmasabb megoldást kínálják, de a tervezésük is a legbonyolultabb.
A tömbantennák előnyei: irányítás, nyereségnövelés
A tömbantennák egyik legnagyobb előnye a sugárzási irány szabályozhatósága. Ezt az egyes antennaelemek által kibocsátott jelek fázisának és amplitúdójának finomhangolásával érjük el. Képzeljük el, hogy egy reflektorfényt irányítunk; a tömbantenna hasonlóan képes a jelet a kívánt irányba koncentrálni.
A megfelelő fázisviszonyok beállításával interferenciát hozunk létre, ami a kívánt irányban erősítést, más irányokban pedig gyengítést eredményez. Ezáltal kiküszöbölhetjük a zavaró jeleket, és a hasznos jelet erősíthetjük.
A tömbantennák lehetővé teszik a nyereség növelését anélkül, hogy az egyes antennaelemek fizikai méretét növelnénk. Ez különösen fontos a helyszűkében lévő alkalmazásoknál.
A nyereségnövelés a sugárzási teljesítmény koncentrálásával valósul meg. Minél több antennaelemet használunk, és minél pontosabban hangoljuk össze a jeleiket, annál nagyobb nyereséget érhetünk el.
Gyakorlati alkalmazásokban ez azt jelenti, hogy nagyobb távolságra tudunk jelet küldeni, vagy gyengébb jeleket is képesek vagyunk venni. Mindez jelentősen javítja a kommunikációs rendszerek teljesítményét, különösen olyan környezetekben, ahol a jel erőssége kritikus fontosságú, mint például a mobil kommunikáció vagy a radar rendszerek.
A tömbantennák tervezési szempontjai
A tömbantennák tervezésekor számos tényezőt kell figyelembe venni a kívánt teljesítmény eléréséhez. Az elemek geometriai elrendezése kulcsfontosságú, mivel ez közvetlenül befolyásolja a sugárzási mintát. Lineáris, síkbeli és térbeli elrendezések léteznek, mindegyiknek megvannak a maga előnyei és hátrányai.
A táplálási hálózat kialakítása is kritikus. A táplálási hálózatnak biztosítania kell az elemekhez eljutó jelek megfelelő fázisát és amplitúdóját a kívánt sugárzási minta formálásához. A fáziseltolás pontos beállítása elengedhetetlen a nyalábirányítás megvalósításához.
A tömbantennák tervezésénél a legfontosabb szempont a sugárzási minta optimalizálása a konkrét alkalmazási igényeknek megfelelően.
Ezen felül figyelembe kell venni az elemek közötti kölcsönhatást is. Az egymáshoz közeli elemek sugárzása befolyásolhatja a többi elem teljesítményét, ami a sugárzási minta torzulásához vezethet. Ezért fontos a megfelelő távolság megválasztása az elemek között. Végül, a sávszélesség is egy fontos tervezési paraméter, különösen a szélessávú alkalmazásoknál.
Intelligens antennák: adaptív sugárformálás
Az intelligens antennák egyik legfontosabb képessége az adaptív sugárformálás. Ez azt jelenti, hogy az antenna képes dinamikusan változtatni a sugárzási karakterisztikáját, azaz a jelet oda irányítja, ahol a legnagyobb szükség van rá, miközben minimalizálja az interferenciát más irányokban. Ezt a célt több antennaelem együttes, szabályozott működésével érik el. Minden antennaelemhez tartozik egy súlyozási tényező (amplitúdó és fázis), melyekkel a jelek összeadódnak, így a kívánt irányban erősítik, a nem kívánt irányokban pedig gyengítik a jelet.
A sugárformálás alapvetően kétféle módon történhet: kapcsolt sugárformálás és adaptív sugárformálás. A kapcsolt sugárformálás előre definiált sugárzási mintákat használ, és a rendszer a legmegfelelőbbet választja ki. Ezzel szemben az adaptív sugárformálás folyamatosan monitorozza a környezetet, és valós időben optimalizálja a sugárzási mintát a legjobb teljesítmény elérése érdekében. Ehhez különböző algoritmusokat használnak, például a Minimum Variance Distortionless Response (MVDR) vagy a Least Mean Squares (LMS) algoritmust. Ezek az algoritmusok a beérkező jelek alapján állítják be a súlyozási tényezőket.
Az adaptív sugárformálás lényege, hogy az antenna a környezeti változásokra reagálva képes optimalizálni a jelátvitelt, jelentősen javítva a kommunikációs rendszer hatékonyságát és megbízhatóságát.
A gyakorlati alkalmazások rendkívül széleskörűek. A mobilkommunikációban az adaptív sugárformálás lehetővé teszi a nagyobb kapacitást és a jobb jelminőséget a felhasználók számára, különösen sűrűn lakott területeken. A katonai alkalmazásokban az intelligens antennák segítenek a kommunikáció biztonságának növelésében és a zavarás elleni védelemben. Ezen kívül a radarrendszerekben is fontos szerepet játszanak, ahol a célpontok pontosabb észlelését teszik lehetővé. A műholdas kommunikációban pedig a földi állomásokkal való stabil és hatékony kapcsolat biztosításában nyújtanak segítséget.
A sugárformálás elve és módszerei
A sugárformálás lényege, hogy az antenna által kisugárzott elektromágneses hullámok irányát és alakját befolyásoljuk. Ezt többféle módszerrel érhetjük el, melyek közül a leggyakoribbak az antennatömbök alkalmazása és a fázisvezérlés.
Az antennatömbök több, egymáshoz közel elhelyezett antennával dolgoznak. Az egyes antennák által kisugárzott jelek összeadódnak, konstruktív vagy destruktív interferenciát létrehozva. A fázisvezérlés révén az egyes antennák jeleinek fázisát állítva irányítható a fő sugárzási irány.
A sugárformálás alapvető célja a célzott energiaátvitel, amely lehetővé teszi a hatékonyabb kommunikációt, a zajszint csökkentését és a zavarás elkerülését.
Különböző algoritmusok, mint például a Capon algoritmus vagy a MUSIC algoritmus, segítenek a sugárformálási súlyok optimalizálásában, figyelembe véve a környezeti zajt és a kívánt jel irányát. A digitális sugárformálás lehetővé teszi a sugárzási karakterisztika valós idejű, szoftveres vezérlését, ami rendkívül rugalmas megoldást kínál.
Az intelligens antennák alkalmazásai
Az intelligens antennák alkalmazásai rendkívül széleskörűek. A mobilkommunikációban a kapacitás növelésére és az interferencia csökkentésére használják őket, lehetővé téve több felhasználó egyidejű kiszolgálását. A WiFi hálózatokban a jel erősségének javításával és a lefedettség növelésével javítják a felhasználói élményt.
A radarrendszerekben az intelligens antennák pontosabb célpont-lokalizációt és jobb zavarásvédelmet biztosítanak. A műholdas kommunikációban a vékony nyalábformálás és a sugárzás irányításának képessége kritikus fontosságú a hatékony adatátvitelhez.
Az intelligens antennák kulcsszerepet játszanak az 5G és a jövőbeli 6G hálózatok megvalósításában, ahol a magas adatsebesség és a nagy megbízhatóság elengedhetetlen.
Ezen felül alkalmazzák őket az orvosi diagnosztikában, például a hipertermia kezelésében, ahol a célzott energiaelosztás fontos. Az autóiparban pedig a vezetéstámogató rendszerekben és az önvezető autókban a környezet pontos érzékeléséhez használják.
MIMO (Multiple-Input Multiple-Output) antenna rendszerek
A MIMO (Multiple-Input Multiple-Output) antenna rendszerek forradalmasították a vezeték nélküli kommunikációt. Lényegük abban rejlik, hogy a jeladó és a vevő oldalon is több antennát használnak, ami lehetővé teszi a sávszélesség és a hatótávolság jelentős növelését, anélkül, hogy a frekvenciaspektrumot vagy az adóteljesítményt növelni kellene.
A MIMO rendszerek alapvetően két fő elven működnek: a térbeli multiplexelésen és a térbeli diverzitáson. A térbeli multiplexelés során a jeladó több adatfolyamot küld egyszerre különböző antennákon keresztül. A vevő oldalon lévő antennák ezeket a jeleket fogadják, és az intelligens jelfeldolgozási technikák segítségével szétválasztják az egyes adatfolyamokat. Ezáltal a rendszer elméleti sávszélessége megsokszorozódik az antennák számával.
A térbeli diverzitás ezzel szemben a jel megbízhatóságát növeli. Ugyanazt az adatfolyamot több antennán keresztül küldik, és a vevő oldalon a legjobb minőségű jelet választják ki, vagy a jeleket kombinálják. Ez csökkenti a jelvesztés esélyét, különösen olyan környezetben, ahol a jel többszörösen verődik vissza (multipath fading).
A MIMO rendszerek legfontosabb előnye, hogy a sávszélesség növelése mellett javítják a kapcsolat megbízhatóságát is, ami különösen fontos a mobilkommunikációban és a vezeték nélküli hálózatokban.
A gyakorlati alkalmazások rendkívül széleskörűek. A 802.11n/ac/ax Wi-Fi szabványok mind MIMO technológiát használnak a nagyobb sebesség eléréséhez. A 4G LTE és az 5G mobilhálózatok szintén nagymértékben támaszkodnak a MIMO-ra a nagyobb kapacitás és a jobb felhasználói élmény érdekében. Ezen kívül, a MIMO technológia alkalmazható a radarrendszerekben, a műholdas kommunikációban és más vezeték nélküli alkalmazásokban is.
A MIMO rendszerek tervezése és implementálása azonban komplex feladat. Figyelembe kell venni az antennaelhelyezést, a csatorna karakterisztikáját, és a jelfeldolgozási algoritmusokat. A pontos csatorna információ (CSI) ismerete elengedhetetlen a hatékony működéshez.
A MIMO rendszerek előnyei: adatátviteli sebesség növelése, megbízhatóság javítása
A MIMO (Multiple-Input Multiple-Output) rendszerek jelentős előrelépést jelentenek az antennatechnológiában, elsősorban az adatátviteli sebesség növelése és a megbízhatóság javítása terén. Több antenna egyidejű használatával a MIMO képes kihasználni a térbeli diverzitást, ami azt jelenti, hogy a jel különböző útvonalakon jut el a vevőhöz.
Ez a többutas terjedés (multipath fading) a hagyományos rendszerekben problémát okoz, de a MIMO ezt előnyére fordítja. A különböző útvonalakon érkező jelek kombinálásával a MIMO képes csökkenteni a jelveszteséget és növelni a jel-zaj arányt.
A MIMO rendszerek legfontosabb előnye, hogy a több antenna használatával párhuzamos adatfolyamokat tudnak létrehozni, anélkül, hogy ehhez több frekvenciára lenne szükség. Ezáltal jelentősen megnövelhető az adatátviteli sebesség.
Emellett a MIMO rendszerek redundanciát is biztosítanak. Ha egy antenna által fogadott jel gyenge vagy sérült, a többi antenna által fogadott jelek kompenzálhatják ezt. Ezáltal a kapcsolat sokkal megbízhatóbbá válik, különösen nehéz rádiós körülmények között.
A MIMO technológiát széles körben alkalmazzák a vezeték nélküli kommunikációban, beleértve a Wi-Fi-t, a mobilhálózatokat (4G, 5G) és a műholdas kommunikációt.
A MIMO rendszerek kihívásai
A MIMO rendszerek ígéretes teljesítménye ellenére számos kihívással kell szembenéznünk a gyakorlati megvalósítás során. Az egyik legjelentősebb a csatorna becslés pontossága. Minél több antenna vesz részt a kommunikációban, annál bonyolultabbá válik a csatorna állapotának (CSI) meghatározása, ami a teljesítmény romlásához vezethet.
A komplexitás egy másik komoly probléma. A MIMO rendszerekben alkalmazott jelfeldolgozási algoritmusok számításigényesek, ami magasabb energiafogyasztást és drágább hardvereszközöket eredményez. A méret és a költség szempontjai kritikusak a mobil eszközök esetében, ahol a hely és az energiaforrás korlátozott.
A korreláció az antennák között szintén jelentős kihívást jelent. Ha az antennák közel helyezkednek el egymáshoz, a jeleik korrelálttá válnak, ami csökkenti a MIMO rendszer által elérhető diverzitást és multiplexálási nyereséget.
Végül, de nem utolsósorban, a visszacsatolási overhead problémája merül fel. A vevőnek vissza kell jeleznie a csatorna információkat az adónak, ami jelentős sávszélességet igényelhet, különösen nagy antenna szám esetén. A hatékony visszacsatolási mechanizmusok kidolgozása kulcsfontosságú a MIMO rendszerek gyakorlati alkalmazásához.
Az antenna illesztése: impedancia illesztés, VSWR (Voltage Standing Wave Ratio)
Az antenna illesztése kritikus fontosságú a hatékony rádiófrekvenciás (RF) rendszerekben. Az impedancia illesztés célja, hogy maximalizáljuk az antenna által kisugárzott vagy a vevő által fogadott teljesítményt. Gyakorlatilag ez azt jelenti, hogy az antenna impedanciáját (általában 50 vagy 75 Ohm) a tápvonal impedanciájához kell igazítanunk.
Ha az impedanciák nincsenek illesztve, visszaverődés lép fel a tápvonalon, ami teljesítményveszteséghez és az adó károsodásához vezethet. A visszaverődést a VSWR (Voltage Standing Wave Ratio) méri. Minél közelebb van a VSWR értéke az 1-hez, annál jobb az illesztés. Egy ideális rendszerben a VSWR 1:1, ami azt jelenti, hogy nincs visszaverődés.
Számos módszer létezik az impedancia illesztésére, például:
- L-hálózatok
- Stub illesztők
- Transzformátorok
Ezek az áramkörök lehetővé teszik az antenna impedanciájának a tápvonal impedanciájához történő transzformálását.
A magas VSWR érték nem csak a teljesítményveszteséget növeli, hanem interferenciát is okozhat, mivel a visszavert jelek zavarhatják a többi elektronikus eszközt.
A VSWR mérésére különböző eszközöket használhatunk, például VSWR mérőket vagy hálózati analizátorokat. A megfelelő illesztés elengedhetetlen a maximális hatékonyság és a megbízható kommunikáció érdekében.
Az impedancia illesztés fontossága
Az antenna impedancia illesztése kritikus fontosságú a hatékony energiaátvitel szempontjából. Ha az antenna impedanciája nem egyezik meg a tápvonal és a vevő/adó berendezés impedanciájával, a jel egy része visszaverődik, ami teljesítményvesztéshez vezet.
Ez a visszaverődés nemcsak a sugárzott teljesítményt csökkenti, hanem torzíthatja is a jelet, rontva a kommunikáció minőségét. A megfelelő impedancia illesztés biztosítja, hogy a lehető legtöbb energia jusson el az antennához, illetve az antennától a vevőhöz.
A nem megfelelő impedancia illesztés a teljes rendszer hatékonyságának jelentős romlásához vezethet.
Számos módszer létezik az impedancia illesztésére, beleértve az illesztő hálózatok (pl. L-hálózatok, π-hálózatok) használatát, valamint a tápvonal hosszának és impedanciájának finomhangolását. A cél mindig az, hogy minimalizáljuk a visszavert teljesítményt és maximalizáljuk a továbbított teljesítményt.
A VSWR mérése és értelmezése
A VSWR (Voltage Standing Wave Ratio), azaz feszültség állóhullám arány mérése kulcsfontosságú az antenna rendszer hatékonyságának megítéléséhez. A méréshez tipikusan VSWR mérőt (SWR meter) vagy hálózati analizátort (VNA) használunk. Ezek az eszközök a visszatérő és a kimenő hullámok arányát mérik meg.
Az ideális VSWR érték 1:1, ami azt jelenti, hogy a teljesítmény teljes mértékben átadódik az antennára, és nincs visszaverődés. Minél magasabb a VSWR érték, annál nagyobb a visszaverődés, ami teljesítményvesztéshez és az adó károsodásához vezethet. Például, egy 2:1 VSWR már jelentős visszaverődést jelez.
A VSWR értéke közvetlenül tükrözi az antenna és a tápvonal illesztettségét.
A gyakorlatban a VSWR értékét az antenna frekvenciájának függvényében vizsgáljuk. Fontos, hogy a VSWR a kívánt frekvenciasávban a lehető legalacsonyabb legyen. A magas VSWR gyakori okai közé tartozik a rossz antenna illesztés, a hibás kábelezés vagy az antenna sérülése. Az optimális teljesítmény eléréséhez a VSWR-t minimalizálni kell.
Antennamérések: nyereségmérés, iránydiagramm mérés, impedancia mérés
Az antennák teljesítményének kiértékelése elengedhetetlen a megfelelő működés biztosításához. Ezt különböző antennamérésekkel érjük el, melyek közül a legfontosabbak a nyereségmérés, az iránydiagramm mérés és az impedancia mérés.
A nyereségmérés azt mutatja meg, hogy az antenna mennyire hatékonyan sugározza a jelet egy adott irányba a bemenő teljesítményhez képest. Gyakran egy ismert nyereségű referencia antennához (például szarvantennához) hasonlítják. A mért érték döntően befolyásolja a kommunikációs rendszer hatótávolságát.
Az iránydiagramm mérés feltérképezi az antenna sugárzási mintázatát, azaz megmutatja, hogy az antenna milyen irányokba sugároz erősebben, és melyekbe gyengébben. Ezzel meghatározható az antenna fő sugárzási iránya (főnyaláb) és a nem kívánt oldalsó nyalábok (oldalnyalábok) erőssége. Ez létfontosságú a célzott kommunikációhoz és az interferencia minimalizálásához.
Az impedancia mérés az antenna bemeneti impedanciájának meghatározását jelenti. A cél az, hogy az antenna impedanciája minél jobban illeszkedjen a tápvonal impedanciájához (általában 50 Ohm). A rossz impedanciaillesztés visszavert teljesítményhez és ezáltal hatékonyságvesztéshez vezet. Az impedancia mérés VNA (Vector Network Analyzer) segítségével történik, mely komplex impedanciát mér, beleértve a valós (rezisztív) és a képzetes (reaktív) komponenseket is.
A pontos antennamérések elengedhetetlenek a tervezési fázisban a teljesítmény optimalizálásához, valamint a telepítés után a megfelelő működés ellenőrzéséhez.
A mérési módszerek bemutatása
Az antennák teljesítményének értékeléséhez számos mérési módszer áll rendelkezésünkre. A leggyakoribbak közé tartozik a visszatérési veszteség (S11) mérése, amely az antenna illesztését jellemzi. Ezen kívül fontos a sugárzási minta felvétele, ami az antenna térbeli sugárzási tulajdonságait mutatja meg. Ezt gyakran forgóasztalon végzik, a távoli térben elhelyezett mérőantennával.
A nyereség és a polarizáció mérése is elengedhetetlen. A nyereség az antenna által leadott teljesítmény koncentráltságát fejezi ki, míg a polarizáció a sugárzott elektromágneses hullám irányát írja le. Mindkét paraméter befolyásolja az antenna hatékonyságát a kommunikációs rendszerben.
A pontos mérésekhez kalibrált mérőeszközök és megfelelően kialakított mérőkörnyezet szükséges, például árnyékolt kamra a külső zavarok minimalizálása érdekében.
A modern antennák esetében egyre fontosabbá válik a szimulációs szoftverekkel való összevetés, ami lehetővé teszi a tervezési hibák korai felismerését és a teljesítmény optimalizálását.
A mérési eredmények értelmezése
Az antenna mérési eredményeinek értelmezése kulcsfontosságú a teljesítményének megértéséhez és optimalizálásához. A visszatérési veszteség (S11) mértéke jelzi, hogy a bemeneti teljesítmény mekkora része verődik vissza; minél kisebb az érték (pl. -20 dB), annál jobb a csatolás. A sugárzási minta ábrázolja az antenna irányítottságát és erősítését különböző irányokban. A sávszélesség meghatározza, hogy mely frekvenciatartományban működik hatékonyan az antenna.
A VSWR (feszültség állóhullám arány) szintén fontos paraméter, amely a bemeneti illesztést jellemzi. Az impedancia illesztés hiánya teljesítményvesztést okozhat. A polarizáció mérése feltárja, hogyan sugározza az antenna az elektromágneses hullámokat, ami befolyásolja a kommunikációs kapcsolat minőségét.
A mérési adatokból levont következtetések alapján lehetőség van az antenna geometriájának finomhangolására, a dielektromos anyagok megválasztására, vagy az illesztő hálózat módosítására a kívánt teljesítmény elérése érdekében.
Az eredményeket környezeti tényezők is befolyásolhatják, ezért fontos a kontrollált mérési környezet.
Antennák alkalmazásai a mobilkommunikációban
A mobilkommunikációban az antennák létfontosságú szerepet töltenek be. Ezek a komponensek teszik lehetővé a vezeték nélküli jelek kibocsátását és vételét, biztosítva a mobiltelefonok, táblagépek és más eszközök kommunikációját a bázisállomásokkal.
Az antennák típusai a mobilkommunikációban rendkívül változatosak, alkalmazkodva a különböző frekvenciasávokhoz és teljesítményigényekhez. Gyakran használnak dipólus antennákat, patch antennákat és MIMO (Multiple-Input Multiple-Output) antennákat. A MIMO technológia lehetővé teszi a több antenna egyidejű használatát a jelminőség és az adatátviteli sebesség növelése érdekében.
A bázisállomásokon elhelyezett antennák gyakran szektorokra osztják a lefedettségi területet, ezzel növelve a hálózat kapacitását. A mobilkészülékekben található antennák mérete és kialakítása korlátozott, ezért a tervezőknek kompromisszumot kell kötniük a méret, a teljesítmény és a hatékonyság között.
Az antennák a mobilkommunikációs rendszerek legfontosabb elemei, mivel ezek biztosítják a vezeték nélküli kapcsolatot a felhasználók és a hálózat között.
Az 5G technológia bevezetésével az antennatechnológia fejlődése felgyorsult. A milliméteres hullámok használata új kihívásokat jelent az antenna tervezés szempontjából, mivel ezek a hullámok sokkal érzékenyebbek az akadályokra és a környezeti hatásokra. Az aktív antenna rendszerek (AAS) elterjedése lehetővé teszi a jelformálás dinamikus optimalizálását, javítva a hálózat hatékonyságát és a felhasználói élményt.
Antennák alkalmazásai a műholdas kommunikációban
A műholdas kommunikációban az antennák kulcsfontosságú szerepet játszanak a jelek űrből a Földre, illetve a Földről az űrbe történő továbbításában. A parabolaantennák a legelterjedtebb típusok, amelyek nagy nyereséget biztosítanak, ami elengedhetetlen a gyenge műholdas jelek felerősítéséhez. A méretük a frekvenciától függ: minél alacsonyabb a frekvencia, annál nagyobb antenna szükséges.
A műholdas antennák nem csak vételre, hanem adásra is használatosak. A műholdas uplink állomások nagyméretű, nagy teljesítményű antennákat használnak a jelek a műholdakra történő felküldéséhez. Ezek az antennák precíz irányítást igényelnek a műhold pontos helyzetének követéséhez.
A műholdas kommunikációban használt antennák speciális követelményeknek kell, hogy megfeleljenek, beleértve a széles sávszélességet és a polarizációs tisztaságot. A széles sávszélesség lehetővé teszi a különböző frekvenciákon történő kommunikációt, míg a polarizációs tisztaság minimalizálja az interferenciát.
A műholdas antennák hatékonysága közvetlenül befolyásolja a kommunikációs rendszer teljesítményét, beleértve az adatátviteli sebességet és a jel minőségét.
A fázisvezérelt antennák egyre népszerűbbek a műholdas kommunikációban, mivel lehetővé teszik a jelnyaláb elektronikus irányítását, ami gyorsabb és pontosabb követést tesz lehetővé a mechanikus antennákhoz képest.

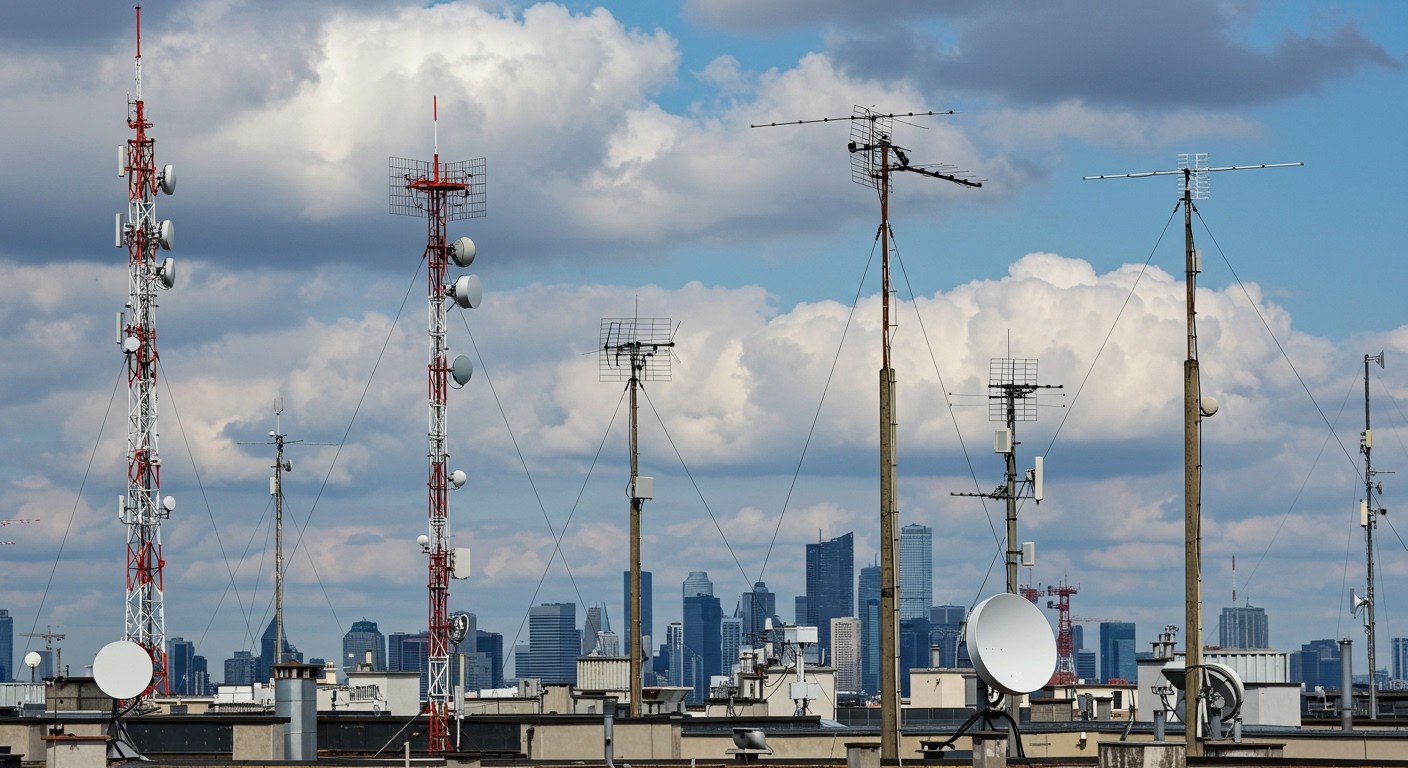

Antennák alkalmazásai a rádiózásban és televíziózásban
A rádiózás és televíziózás területén az antennák központi szerepet töltenek be a jelek vételében és sugárzásában. A különböző frekvenciákhoz eltérő antennatípusokra van szükség. Például, az FM rádiózás a VHF sávban működik, amihez gyakran dipól vagy Yagi-Uda antennákat használnak, míg az AM rádiózás a középhullámú sávban, ahol hosszabb huzalantennák vagy hurokantennák a jellemzőek.
A televíziózásban a helyzet még összetettebb. A korábbi analóg televíziós adások a VHF és UHF sávokat használták, amihez különböző méretű és kialakítású antennákra volt szükség. A digitális televíziózás (DVB-T/T2) elterjedésével a jelek hatékonyabb vétele érdekében speciális, széles sávú antennákat fejlesztettek ki.
Az antennák kiválasztása a rádiózásban és televíziózásban kritikus fontosságú a jel erősségének, a jel tisztaságának és a vételi tartomány maximalizálásának szempontjából.
A műholdas televíziózás egy külön kategóriát képvisel, ahol parabolaantennák gyűjtik össze a geostacionárius pályán keringő műholdakról érkező gyenge jeleket. Ezek az antennák rendkívül pontosan irányíthatók, hogy a lehető legjobb jel-zaj viszonyt érjék el.
Érdekesség, hogy a rádióamatőrök is széles körben használják az antennatechnológiát, kísérletezve különböző kialakításokkal a lehető legnagyobb hatékonyság elérése érdekében. A DIY antennák építése népszerű hobbi, ami segít megérteni az antennák működési elveit.
