Az ipari környezetben az elektromos áramütés az egyik legkomolyabb veszélyforrás. A nagyteljesítményű gépek, a komplex elektromos hálózatok és a gyakran mostoha körülmények (nedvesség, por, hőmérséklet-ingadozás) mind növelik a balesetek kockázatát. A 3 fázisú rendszerek különösen veszélyesek, mivel nagyobb feszültséggel és áramerősséggel dolgoznak, így egy áramütés súlyos, akár halálos kimenetelű is lehet.
A munkavédelmi előírások szigorúak, és a céljuk, hogy minimalizálják ezeket a kockázatokat. Azonban a szabályok betartása önmagában nem elegendő. Szükség van olyan műszaki megoldásokra is, amelyek aktívan védenek a veszélyes helyzetekben.
Az áramütés nem csupán a közvetlen érintés következménye lehet; a hibás szigetelés, a sérült vezetékek és a berendezések meghibásodása is áramütéshez vezethet.
A megelőzés kulcsfontosságú. Rendszeres karbantartás, szigetelésvizsgálatok és a munkatársak megfelelő képzése mind hozzájárulnak a biztonságos munkakörnyezet megteremtéséhez. Azonban még a legszigorúbb óvintézkedések mellett is előfordulhatnak váratlan események, ezért elengedhetetlen egy megbízható védelmi rendszer.
Éppen ezért az ipari létesítményekben a 3 fázisú áramvédő kapcsoló (FI relé) beépítése elengedhetetlen a dolgozók és a berendezések védelme érdekében.
Mi az a 3 fázisú áramvédő kapcsoló (FI relé) és hogyan működik?
A 3 fázisú áramvédő kapcsoló, közismert nevén FI relé (tévesen életvédelmi relé is szokták nevezni), egy életmentő biztonsági eszköz, mely az ipari környezetben kritikus fontosságú. Alapvető funkciója, hogy azonnal lekapcsolja az áramkört, ha áramszivárgást észlel, ezzel megakadályozva az áramütést és a tűzeseteket.
Működési elve viszonylag egyszerű, de rendkívül hatékony. A FI relé folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát mindhárom fázisban, valamint a nullvezetőben (amennyiben van). Normál működés során a bemenő áramnak pontosan meg kell egyeznie a kimenő árammal. Ha ez az egyensúly megbomlik, tehát az áram egy része más úton távozik (például egy hibás szigetelésű berendezésen keresztül a föld felé), akkor a FI relé azonnal érzékeli a különbséget.
A 3 fázisú FI relé lényege, hogy a fázisvezetőkbe bemenő és a nullvezetőn (ha van) visszatérő áramok összegének nullának kell lennie. Ha ez nem teljesül, az azt jelenti, hogy valahol áramszivárgás van, és a készülék azonnal lekapcsolja az áramkört.
Az ipari környezetben a nagy teljesítményű gépek és berendezések használata miatt kiemelten fontos a 3 fázisú FI relék alkalmazása. A meghibásodott szigetelések, a sérült vezetékek vagy a nedves környezet mind növelik az áramütés kockázatát. A FI relé ezekben az esetekben nyújt védelmet a munkavállalók számára.
A 3 fázisú FI relék érzékenysége különböző lehet, általában 30 mA-es vagy 300 mA-es kioldási árammal rendelkeznek. A 30 mA-es érzékenység az emberi élet védelmére szolgál, míg a 300 mA-es a tűzvédelemre. Az ipari alkalmazásoknál gyakran kombinálják a kétféle érzékenységet, hogy a lehető legszélesebb körű védelmet biztosítsák. Fontos megjegyezni, hogy a FI relé nem helyettesíti a hagyományos túláramvédelmet (kismegszakítók), hanem kiegészíti azt, így biztosítva a komplex biztonsági rendszert.
A 3 fázisú FI relé felépítése és főbb alkatrészei
A 3 fázisú FI relé, az ipari biztonság sarokköve, több kulcsfontosságú alkatrészből áll. A legfontosabb elem a toroid transzformátor, mely a fázisvezetők és a nulla vezető áramát méri. Ez a transzformátor érzékeli a bemenő és kimenő áramok közti egyensúlytalanságot.
A relé tartalmaz továbbá egy érzékelő áramkört, amely a toroid transzformátor által generált jelet figyeli. Ha az áramkülönbség meghalad egy előre beállított értéket (általában 30mA vagy 300mA ipari környezetben), az áramkör aktiválódik.
A kioldó mechanizmus a relé lelke. Amikor az érzékelő áramkör jelet küld, ez a mechanizmus azonnal megszakítja az áramkört, megakadályozva ezzel az áramütést vagy tűzesetet.
Nem szabad megfeledkezni a tesztgombról sem. Ez a gomb lehetővé teszi a felhasználó számára, hogy rendszeresen ellenőrizze a FI relé működőképességét. A tesztgomb megnyomásával egy szimulált hibaáramot hozunk létre, ami a relé kioldását eredményezi, ezzel bizonyítva a helyes működést.
A 3 fázisú FI relé lényege, hogy folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát, és azonnal megszakítja az áramkört, ha eltérést észlel, ezzel védve az embereket és a berendezéseket.
Végül, a csatlakozó kapcsok biztosítják a relé megfelelő bekötését az elektromos hálózatba. A helyes bekötés elengedhetetlen a FI relé hatékony működéséhez.
A 3 fázisú FI relé működési elve: a differenciál áram mérése
A 3 fázisú FI relé (áramvédő kapcsoló) működési elve a differenciál áram mérésén alapul. Ez azt jelenti, hogy folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát. A három fázisvezetőn és a nulla vezetőn (amennyiben van) átfolyó áramok vektoriális összege ideális esetben nullával egyenlő. Ha ez az egyensúly megbomlik, az azt jelenti, hogy valahol szivárgás lépett fel, azaz áram folyik a védőföldelés felé, vagy más nem tervezett úton.
A FI relé belsejében egy áramváltó transzformátor található, mely körbeveszi a fázis- és nulla vezetőket. Ez a transzformátor érzékeli a vezetőken átfolyó áramok mágneses terének eredőjét. Normál üzemmódban a mágneses tervek kiegyenlítik egymást, így a transzformátorban nem indukálódik feszültség. Szivárgás esetén azonban az áramok eredője nem nulla, ami feszültséget indukál a transzformátorban.
Ez a feszültség aktivál egy elektronikus áramkört, mely azonnal lekapcsolja a tápfeszültséget, megakadályozva ezzel az áramütést vagy a tűzveszélyt.
Fontos megjegyezni, hogy a 3 fázisú FI relé nem véd a túláram és a rövidzárlat ellen. Ezek ellen más védelmi eszközök, például kismegszakítók vagy olvadóbiztosítékok nyújtanak védelmet. A FI relé elsődleges célja az emberi élet és a vagyon védelme az áramütés és a szivárgó áram által okozott tűzveszély ellen.
A kiválasztásnál figyelembe kell venni a névleges áramot és a kioldási érzékenységet. Az ipari alkalmazásokban általában nagyobb áramerősségű és specifikus kioldási érzékenységű FI reléket alkalmaznak, figyelembe véve a berendezések típusát és a környezeti feltételeket.
A 3 fázisú FI relé típusai: A, AC, B, és F típusú FI relék összehasonlítása
A 3 fázisú FI relék különböző típusokban érhetők el, amelyek eltérő érzékenységgel és alkalmazási területekkel rendelkeznek. A leggyakoribb típusok az A, AC, B és F típusú FI relék. Fontos, hogy a megfelelő típust válasszuk ki az adott ipari környezet és a használt berendezések figyelembevételével.
Az AC típusú FI relé a legrégebbi és legegyszerűbb változat. Kizárólag szinuszos váltóáramú hibákra reagál. Ez azt jelenti, hogy egyenirányított vagy lüktető egyenáramú hibák esetén nem nyújt védelmet. Régebbi berendezésekhez megfelelő lehet, de modern ipari környezetben, ahol frekvenciaváltók és más elektronikus eszközök vannak használatban, nem ajánlott.
Az A típusú FI relé érzékenyebb, mint az AC típus. Nem csak szinuszos váltóáramú hibákra reagál, hanem pulzáló egyenáramú hibákra is. Ezáltal nagyobb védelmet nyújt az elektronikus berendezések által okozott hibák ellen. Gyakran használják háztartásokban és kisebb ipari alkalmazásokban.
A B típusú FI relé a legfejlettebb és legátfogóbb védelmet nyújtja. Érzékeli a váltakozó áramú, a pulzáló egyenáramú és a sima egyenáramú hibákat is. Ez elengedhetetlen frekvenciaváltókkal, szünetmentes tápegységekkel (UPS) és más, nagy teljesítményű elektronikus eszközökkel felszerelt ipari környezetekben. A B típusú FI relé biztosítja a legmagasabb szintű védelmet a berendezések és a személyzet számára.
Az F típusú FI relé egy továbbfejlesztett A típusú FI relé, amely jobban ellenáll a frekvenciaváltók által generált magas frekvenciás zajoknak. Rövidebb kioldási idővel rendelkezik, és kevésbé hajlamos a téves kioldásra, különösen abban az esetben, ha a berendezés frekvenciaváltóval van felszerelve.
A 3 fázisú ipari környezetben a B típusú FI relé használata a legbiztonságosabb megoldás, különösen, ha frekvenciaváltókat vagy más hasonló elektronikus eszközöket használnak.
A megfelelő FI relé kiválasztása kritikus fontosságú az ipari biztonság szempontjából. A nem megfelelő típus használata súlyos balesetekhez és berendezéskárokhoz vezethet. Ezért a választás előtt alaposan fel kell mérni az adott ipari környezet sajátosságait és a használt berendezések típusát.
Fontos megjegyezni, hogy a FI relék rendszeres ellenőrzése és tesztelése elengedhetetlen a hatékony működésük biztosításához. A teszt gomb használatával rendszeresen ellenőrizzük a FI relé működését!
A 3 fázisú FI relé kiválasztásának szempontjai: névleges áram, kioldóáram, típus
A 3 fázisú FI relé kiválasztásakor három kulcsfontosságú paramétert kell figyelembe venni: a névleges áramot, a kioldóáramot és a típust. Ezek a paraméterek határozzák meg, hogy a relé megfelelően fog-e működni a konkrét alkalmazásban, és biztosítja-e a szükséges védelmet.
A névleges áram azt az áramerősséget jelöli, amelyet a FI relé folyamatosan képes elviselni anélkül, hogy károsodna. Ezt a paramétert úgy kell megválasztani, hogy az legalább akkora legyen, mint a védendő áramkör maximális üzemi árama. Túlzott terhelés esetén a relé túlmelegedhet és meghibásodhat, ami veszélyezteti a biztonságot.
A kioldóáram az az áramerősség, amelynél a FI relé lekapcsolja az áramkört. Ez az érték tipikusan 30mA vagy 300mA. A 30mA-es reléket általában az emberi élet védelmére használják, mivel ez az áramerősség már súlyos, akár halálos áramütést okozhat. A 300mA-es reléket inkább tűzvédelemre alkalmazzák, mivel ekkora szivárgó áram már gyulladást okozhat.
A megfelelő kioldóáram kiválasztása kritikus fontosságú. Túl alacsony érték esetén a relé zavaróan gyakran lekapcsolhat, míg túl magas érték esetén nem nyújt elegendő védelmet.
A típus a FI relé működési elvét és a lehetséges hibaáramok típusát jelöli, amire érzékeny. Vannak AC típusú relék, amelyek csak váltakozó áramú szivárgásra reagálnak, A típusú relék, amelyek váltakozó és pulzáló egyenáramú szivárgásra is érzékenyek, és B típusú relék, amelyek sima egyenáramú szivárgásra is reagálnak. Az ipari környezetben, ahol egyre több frekvenciaváltó és egyéb elektronikus berendezés található, a B típusú FI relék használata javasolt, mivel ezek a legátfogóbb védelmet nyújtják.
A 3 fázisú FI relé beépítése: előírások, szabványok, szakképzett villanyszerelő
A 3 fázisú FI relé beépítése szigorú előírásokhoz és szabványokhoz kötött. Ezek betartása elengedhetetlen a hatékony védelem és a balesetek elkerülése érdekében. A vonatkozó szabványok (pl. MSZ EN 61008) pontosan meghatározzák a relé típusát, érzékenységét és a beépítés módját az adott ipari környezetben.
A beépítés során figyelembe kell venni a hálózat sajátosságait, a terhelést és a potenciális hibaáramokat. A helytelenül kiválasztott vagy bekötött FI relé nem fog megfelelően működni, így komoly veszélyt jelenthet a dolgozókra és a berendezésekre.
A 3 fázisú FI relé beépítését kizárólag szakképzett villanyszerelő végezheti, aki rendelkezik a szükséges ismeretekkel és jogosultságokkal. Ez biztosítja, hogy a beépítés a vonatkozó előírásoknak megfelelően történjen, és a relé megfelelően működjön.
A beépítést követően a villanyszerelőnek kötelezően ellenőriznie a FI relé helyes működését, ideértve a tesztgomb használatát és a kioldási idő mérését. Erről jegyzőkönyvet kell készíteni, melyet a későbbi ellenőrzések során be kell mutatni.
A rendszeres karbantartás és ellenőrzés szintén kulcsfontosságú. A legalább évente esedékes felülvizsgálat során a villanyszerelő ellenőrzi a relé állapotát és működését, valamint elvégzi a szükséges javításokat vagy cseréket.
A 3 fázisú FI relé bekötési rajza és a helyes bekötés fontossága
A 3 fázisú FI relé megfelelő bekötése kritikus fontosságú az ipari környezetben. A bekötési rajz pontos követése elengedhetetlen a berendezés biztonságos és hatékony működéséhez. Hibás bekötés esetén a FI relé nem fog megfelelően működni, így nem nyújt védelmet áramütés ellen, sőt, akár a berendezés károsodását is okozhatja.
A legtöbb 3 fázisú FI relén található egy bekötési rajz, amely pontosan mutatja, melyik vezetéket hova kell csatlakoztatni. Általában a fázisvezetők (L1, L2, L3), a nulla vezető (N), és a földelő vezeték (PE) csatlakozási pontjai vannak jelölve. A bekötés során különös figyelmet kell fordítani a fázisvezetők sorrendjére és a nulla vezető helyes csatlakoztatására.
A helytelenül bekötött nulla vezető a FI relé hibás működéséhez vezethet. Például, ha a nulla vezető a terhelés oldali kimenetére van kötve a bemenet helyett, a FI relé folyamatosan leoldhat, még akkor is, ha nincs hiba a rendszerben.
A 3 fázisú FI relé megfelelő működése kizárólag a bekötési rajz pontos követésével garantálható. A helytelen bekötés életveszélyes helyzeteket teremthet!
A bekötést mindig képzett villanyszerelőnek kell elvégeznie, aki rendelkezik a szükséges szaktudással és tapasztalattal. A bekötés után elengedhetetlen a FI relé működésének tesztelése egy erre alkalmas műszerrel, hogy meggyőződjünk arról, hogy megfelelően működik és védelmet nyújt áramütés ellen. A teszt során ellenőrizni kell a leoldási áramot és a leoldási időt is.
A 3 fázisú FI relé tesztelése: tesztgomb használata, rendszeres ellenőrzés
A 3 fázisú FI relé megbízható működésének elengedhetetlen feltétele a rendszeres tesztelés. A legegyszerűbb módja ennek a beépített tesztgomb használata. Ezt a gombot megnyomva egy kis szivárgó áramot generálunk, amelynek ki kell oldania a FI relét.
A tesztgomb használata havonta legalább egyszer ajánlott. Ezzel biztosíthatjuk, hogy a relé továbbra is megfelelően érzékeli a hibaáramokat és időben lekapcsolja az áramkört, megelőzve ezzel a súlyos baleseteket.
A tesztgomb megnyomása után a FI relének azonnal le kell kapcsolnia. Ha ez nem történik meg, azonnal forduljunk szakemberhez a relé javítása vagy cseréje érdekében!
A tesztgombos ellenőrzés mellett, évente legalább egyszer javasolt szakemberrel is átvizsgáltatni a rendszert. A szakember speciális mérőműszerekkel ellenőrizheti a relé kioldási áramát és idejét, ezzel biztosítva a legmagasabb szintű védelmet.
Ne feledjük, a 3 fázisú FI relé csak akkor nyújt valódi védelmet, ha megfelelően működik! A rendszeres tesztelés és a szakértői felülvizsgálat a garancia arra, hogy ipari környezetben is biztonságban érezhetjük magunkat.
A 3 fázisú FI relé hibaelhárítása: gyakori problémák és azok megoldása
A 3 fázisú FI relé meghibásodása komoly biztonsági kockázatot jelenthet az ipari környezetben. Gyakori probléma a téves kioldás, melyet a hálózatban lévő zavarok, például frekvenciaváltók vagy hegesztőgépek okozhatnak. Ilyenkor érdemes a zavarforrásokat szűrni, vagy a FI relé érzékenységét csökkenteni (ha a biztonsági előírások engedik).
Egy másik gyakori hiba az, hogy a FI relé egyáltalán nem működik. Ebben az esetben ellenőrizni kell a feszültségellátást, a bekötéseket, és magát a relét is. A tesztgomb megnyomása segíthet eldönteni, hogy a relé maga hibásodott-e meg.
A földzárlat is gyakran okoz problémát. Ha a FI relé folyamatosan kiold, akkor valahol a rendszerben földzárlat van. Ennek felderítése időigényes lehet, de a szakaszolásos módszer (egyes áramkörök leválasztása és visszakapcsolása) segíthet beazonosítani a hibás áramkört.
A legfontosabb, hogy soha ne próbáljuk meg a FI relét megkerülni vagy kikapcsolni, mert ezzel súlyos balesetveszélyt idézhetünk elő! Ehelyett forduljunk szakemberhez a probléma elhárításához.
Végül, ne feledkezzünk meg a rendszeres karbantartásról és tesztelésről. A tesztgomb használata havonta egyszer elengedhetetlen annak ellenőrzésére, hogy a FI relé megfelelően működik-e.
A 3 fázisú FI relé karbantartása: tisztítás, ellenőrzés, csere szükségessége
A 3 fázisú FI relé megbízható működése elengedhetetlen az ipari biztonsághoz. A rendszeres karbantartás során elengedhetetlen a készülék tisztítása, eltávolítva a port és egyéb szennyeződéseket, melyek befolyásolhatják a működését. Havonta legalább egyszer végezzen próbakapcsolást a tesztgomb segítségével, hogy ellenőrizze a helyes működést.
Vizsgálja meg a vezetékeket és csatlakozásokat, keresve a korrózió vagy lazulás jeleit. A sérült vezetékek vagy csatlakozások azonnali cseréje kulcsfontosságú.
A FI relé cseréje akkor válik szükségessé, ha a tesztelés során nem kapcsol le megfelelően, vagy ha látható sérülések, például égésnyomok tapasztalhatók a készüléken.
A csere során mindig győződjön meg a megfelelő típus kiválasztásáról, figyelembe véve a hálózat jellemzőit és a védendő berendezések igényeit. A szakszerű beszerelés és beüzemelés garantálja a védelmi funkciók hatékony működését.

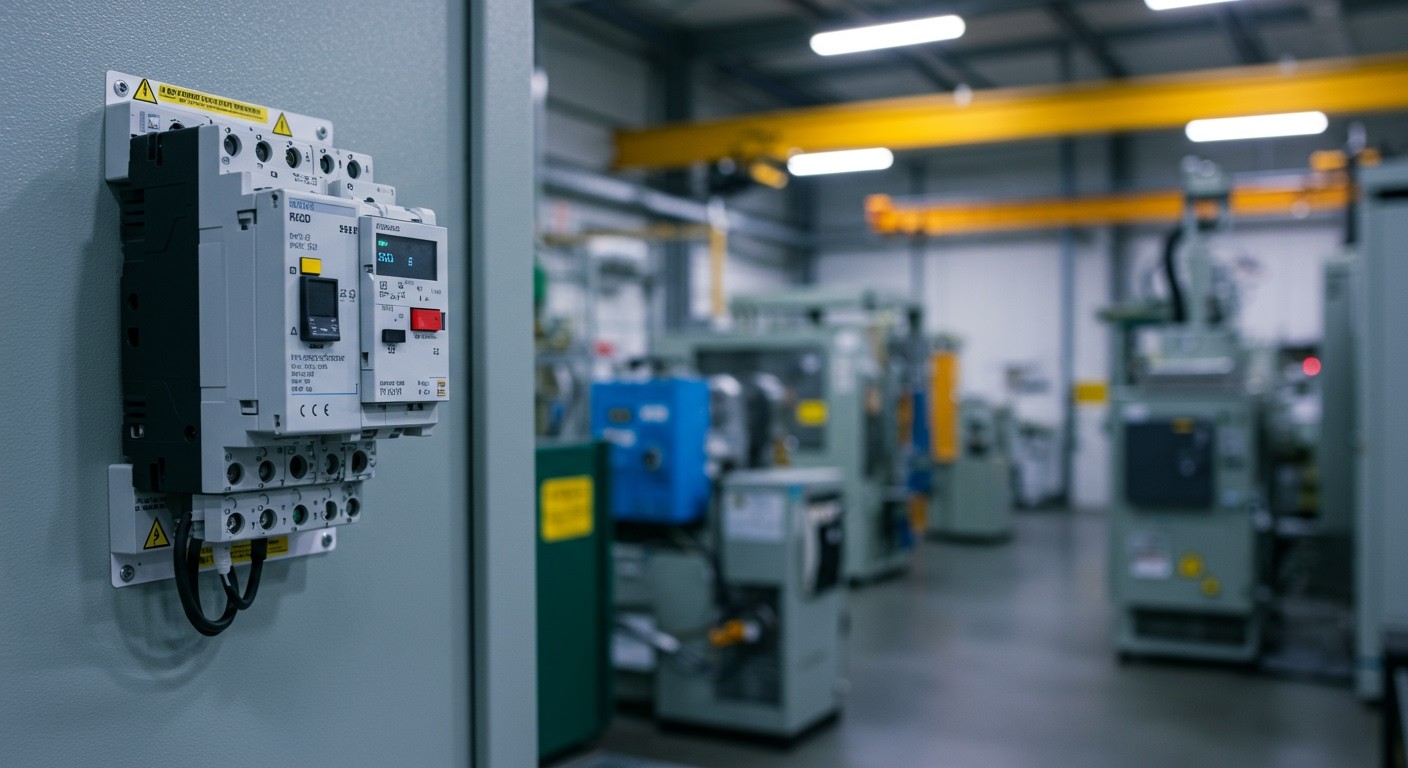

A 3 fázisú FI relé szerepe az ipari környezetben: gépek, berendezések védelme
Az ipari környezetben a 3 fázisú FI relék kiemelt fontossággal bírnak a gépek és berendezések védelmében. A nagy teljesítményű ipari gépek, mint például a CNC gépek, hegesztőgépek vagy nagyméretű szivattyúk, gyakran háromfázisú hálózatról üzemelnek. Egy esetleges szigetelési hiba vagy zárlat esetén a FI relé azonnal lekapcsolja az áramkört, megakadályozva ezzel a súlyosabb károkat és a potenciális életveszélyes helyzeteket.
A hagyományos túláramvédelem (biztosítékok) elsősorban a túlzott áram okozta károk ellen véd, de a szivárgó áramot, ami a testzárlatoknál jelentkezik, nem mindig érzékelik elég gyorsan. Ezzel szemben a FI relé a bemenő és kimenő áramok közötti különbséget figyeli, és ha ez a különbség (a szivárgó áram) egy beállított értéket meghalad, azonnal megszakítja az áramkört. Ez különösen fontos a nedves, párás vagy fémes környezetben, ahol a zárlat kockázata magasabb.
A 3 fázisú FI relé az ipari gépek és berendezések védelmének elengedhetetlen eleme, mivel a szivárgó áram érzékelésével megakadályozza az áramütést és a tűzeseteket.
A FI relé kiválasztásakor figyelembe kell venni a védendő gép vagy berendezés teljesítményét és a várható szivárgó áram mértékét. Fontos, hogy a relé érzékenysége (a kioldási áram) megfeleljen az adott alkalmazásnak. Túl érzékeny relé esetén a normál üzemi áramingadozások is téves lekapcsolást okozhatnak, míg egy kevésbé érzékeny relé nem biztos, hogy időben reagál egy valódi hiba esetén. Rendszeres tesztelésük (általában a „T” gomb megnyomásával) elengedhetetlen a megbízható működésük biztosításához.
A 3 fázisú FI relé alkalmazása a mezőgazdaságban: állattartás, öntözés, gépek
A mezőgazdaságban a 3 fázisú FI relék létfontosságúak a berendezések és az emberek biztonságának garantálásához. Az állattartó telepeken, ahol a nedves környezet és a gyakori takarítás miatt fokozott a rövidzárlat kockázata, a FI relé azonnal lekapcsolja az áramot, ha szivárgó áramot érzékel, megvédve az állatokat és a gondozókat.
Az öntözőrendszerek szivattyúi, amelyek gyakran távol esnek a fő épületektől, szintén ki vannak téve a környezeti hatásoknak. A 3 fázisú FI relé itt is kulcsfontosságú, különösen a nagyméretű, elektromos szivattyúk esetében.
A mezőgazdasági gépek, mint például a betakarítógépek és a traktorok, gyakran nagy teljesítményű motorokkal rendelkeznek.
A 3 fázisú FI relé alkalmazása ezekben az esetekben elengedhetetlen, mivel egy esetleges hiba azonnal életveszélyes lehet. A gyors lekapcsolás megakadályozza a súlyos áramütéseket és a berendezések károsodását.
Fontos, hogy a FI relé rendszeresen ellenőrizve legyen, és a tesztgombot legalább havonta egyszer megnyomjuk, hogy biztosak lehessünk a megfelelő működésében. Ezzel elkerülhetőek a váratlan meghibásodások és garantálható a folyamatos védelem.
A 3 fázisú FI relé alkalmazása építőiparban: építkezési területek, gépek, ideiglenes áramellátás
Az építőiparban a 3 fázisú FI relé életmentő berendezés. Az építkezési területek magas páratartalma és a sokféle elektromos gép (betonkeverők, fúrók, hegesztők) használata miatt fokozott a balesetveszély. Ezek a gépek gyakran sérülnek, a szigetelésük elöregszik, így áramütés veszélye áll fenn.
A 3 fázisú FI relé azonnal lekapcsolja az áramot, ha szivárgó áramot érzékel, megelőzve ezzel a súlyos sérüléseket vagy akár halált is.
Az ideiglenes áramellátás – mely gyakran hosszabbítók és elosztók segítségével történik – különösen veszélyes lehet, ha nincs megfelelően védve. A 3 fázisú FI relé beépítése kötelező az építkezési területeken, és a gépek biztonságos használatának alapvető feltétele. Rendszeres ellenőrzése elengedhetetlen a megbízható működés biztosításához.
A 3 fázisú FI relé alkalmazása a megújuló energia szektorban: napelemek, szélerőművek
A megújuló energia szektorban, különösen napelem- és szélerőmű parkokban, a 3 fázisú FI relék kiemelt fontosságúak. Ezek az erőművek gyakran nagy területen helyezkednek el, és a berendezések jelentős része ki van téve az időjárás viszontagságainak.
A napelemek inverterei és a szélturbinák generátorai komplex elektronikai rendszereket tartalmaznak, amelyek meghibásodása áramütésveszélyt jelenthet. A 3 fázisú FI relé azonnal lekapcsolja az áramkört, ha szivárgó áramot érzékel, ezzel megakadályozva a súlyos baleseteket. Ez különösen fontos a karbantartási munkálatok során, amikor a szakemberek közvetlen kapcsolatba kerülhetnek az elektromos berendezésekkel.
A 3 fázisú FI relé alkalmazása a megújuló energia rendszerekben nem csupán a munkavédelmi előírásoknak való megfelelés kérdése, hanem a berendezések folyamatos és biztonságos működésének alapvető feltétele is.
A megfelelő FI relé kiválasztása kritikus. Figyelembe kell venni a rendszer névleges áramát, a várható szivárgó áram nagyságát és a környezeti feltételeket is. Emellett a rendszeres ellenőrzés elengedhetetlen a FI relé megbízhatóságának biztosításához.
A modern FI relék már képesek távoli felügyeletre és hibajelzésre is, ami jelentősen növeli a megújuló energia parkok biztonságát és hatékonyságát.
A 3 fázisú FI relé és a túlfeszültség védelem kombinálása: komplex védelem
Az ipari környezetben a 3 fázisú FI relé elengedhetetlen az áramütés elleni védelemhez. Azonban a hálózatot nem csak szivárgó áram, hanem túlfeszültség is veszélyeztetheti. A kettő kombinációja katasztrofális következményekkel járhat, különösen érzékeny elektronikai berendezések esetében.
A túlfeszültség védelem beépítése a 3 fázisú FI relé mellé jelentősen növeli a rendszer biztonságát. Míg a FI relé a szivárgó áram észlelésekor azonnal lekapcsolja az áramkört, a túlfeszültség levezető a hirtelen feszültségemelkedést hivatott elvezetni, megelőzve a berendezések károsodását.
A 3 fázisú FI relé és a túlfeszültség védelem együttes alkalmazása biztosítja a legátfogóbb védelmet az ipari létesítményekben, minimalizálva az áramütés és a berendezéskárosodás kockázatát.
Érdemes megjegyezni, hogy a túlfeszültség védelem rendszeres ellenőrzése és karbantartása kritikus fontosságú a hatékony működés érdekében.
A 3 fázisú FI relé és a földelés fontossága: a hatékony védelem alapja
Az ipari környezetben a 3 fázisú FI relé elengedhetetlen a személyi és vagyonbiztonság szempontjából. Működése azon alapul, hogy folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát. Bármilyen eltérés, ami földzárlatra utal, azonnal lekapcsolja az áramkört.
A földelés kritikus szerepet játszik ebben a folyamatban. A megfelelően kiépített földelési rendszer biztosítja, hogy a hibaáram a lehető leggyorsabban és legrövidebb úton a föld felé távozzon, így aktiválva a FI relét.
A 3 fázisú FI relé hatékony működése szorosan összefügg a földelés minőségével és megbízhatóságával. Hiányos vagy hibás földelés esetén a FI relé nem fog megfelelően működni, ezáltal a védelem hatékonysága jelentősen csökken.
Ezért a 3 fázisú rendszerek tervezésekor és karbantartásakor kiemelt figyelmet kell fordítani a földelési rendszer rendszeres ellenőrzésére és karbantartására. Ne feledjük: a biztonság nem véletlen, hanem gondos tervezés és odafigyelés eredménye!
A 3 fázisú FI relé és a személyi védelem: áramütés megelőzése
A 3 fázisú FI relé kritikus szerepet játszik az ipari környezetben dolgozók védelmében. A berendezések meghibásodása esetén szivárgó áram keletkezhet, ami életveszélyes áramütést okozhat. A FI relé érzékeli ezt az áramszivárgást, és azonnal lekapcsolja az áramkört, mielőtt súlyos sérülés történne.
A 3 fázisú FI relé személyi védelme abban rejlik, hogy rendkívül gyorsan reagál az áramszivárgásra, minimalizálva az áramütés kockázatát, ezzel megakadályozva a súlyos sérüléseket vagy akár a halált.
Fontos, hogy a 3 fázisú FI relé rendszeresen ellenőrizve legyen, és a tesztgombbal havonta legalább egyszer próbáljuk ki a működését. A hibásan működő vagy hiányzó FI relé elfogadhatatlan kockázatot jelent a munkavállalók számára. A megfelelő típusú és beállítású FI relé kiválasztása, valamint a szakszerű telepítés elengedhetetlen a hatékony védelemhez.
A 3 fázisú FI relé szabványok és előírások Magyarországon és az EU-ban
A 3 fázisú FI relék alkalmazása során elengedhetetlen a vonatkozó szabványok és előírások betartása. Magyarországon a MSZ EN 61008-1 szabvány rögzíti a háztartási és hasonló célra szánt, általános használatú áram-védőkapcsolók követelményeit. Ipari környezetben gyakran az MSZ EN 60947-2 szabvány vonatkozik a megszakítókra, melyekbe FI védelem is integrálva lehet.
Az Európai Unióban a Low Voltage Directive (LVD), azaz a kisfeszültségű irányelv alapvető követelményeket fogalmaz meg az elektromos berendezések biztonságára vonatkozóan, melyek a FI relékre is érvényesek. A gyártók kötelesek a CE jelöléssel igazolni, hogy termékeik megfelelnek ezeknek az előírásoknak.
A 3 fázisú FI relék beépítésekor a helyi rendeletek és a villamos biztonsági szabályzatok (pl. a villamos berendezések létesítésének és üzemeltetésének szabályai) betartása kötelező.
A megfelelő FI relé kiválasztásakor figyelembe kell venni a védendő áramkör jellemzőit (pl. névleges áram, zárlati áram), és a környezeti feltételeket. A szakszerű telepítés és rendszeres ellenőrzés kulcsfontosságú a hatékony védelem biztosításához.
A 3 fázisú FI relé jövője: okos FI relék, távfelügyelet, IoT integráció
A jövő az okos FI reléké! A hagyományos 3 fázisú FI relék megbízhatóságát ötvözik a modern technológia előnyeivel. Képzeljük el, hogy a FI relé nem csak lekapcsol, hanem azonnal értesít is a problémáról, pontosan megjelölve a hiba helyét.
A távfelügyeleti rendszerekbe integrált okos FI relék lehetővé teszik az áramkörök folyamatos monitorozását. Ez különösen fontos az ipari környezetben, ahol a leállások komoly költségekkel járhatnak. Az IoT integráció révén a FI relé adatai valós időben elérhetővé válnak, lehetővé téve a proaktív karbantartást és a problémák gyors elhárítását.
A jövőben a FI relé nem csupán egy passzív védelmi eszköz lesz, hanem egy aktív, intelligens elem az ipari automatizálási rendszerekben.
Gondoljunk arra, hogy a FI relé érzékeli a szivárgó áramot, és azonnal elküldi az információt a karbantartó csapatnak, akik távolról is diagnosztizálhatják a problémát. Ezáltal csökkenthető a leállási idő, növelhető a termelékenység és javítható a munkabiztonság.
Az okos FI relék nem csak a biztonságot növelik, hanem optimalizálják az energiafelhasználást is. Az adatok elemzésével feltárhatók a potenciális energiaveszteségek, így a vállalatok takarékosabban gazdálkodhatnak az erőforrásaikkal.
A 3 fázisú FI relé árazása: költségek, megtérülés, hosszú távú előnyök
A 3 fázisú FI relé kezdeti költsége jelentős lehet, de ne feledjük: a beruházás megtérülése a biztonság növelésében, a balesetek elkerülésében rejlik. A balesetek miatti leállások, sérülések és jogi következmények sokszorosan meghaladják a relé árát.
A karbantartási költségek minimálisak, a rendszeres tesztelés elengedhetetlen a megbízható működéshez. A hosszú távú előnyök közé tartozik a berendezések védelme a hibás áramlás okozta károktól, ami jelentős javítási költségeket spórolhat meg.
A 3 fázisú FI relé telepítése nem csak egy kiadás, hanem egy biztosítás az emberi életek és a vállalkozás jövője szempontjából.
Érdemes alaposan tájékozódni a piacon elérhető különböző típusokról és árakról, figyelembe véve a vállalkozás egyedi igényeit és a helyi előírásokat.
Esettanulmány 1: Sikeres áramütés megelőzés 3 fázisú FI relével egy gyárban
Egy nagyméretű fémipari gyárban, ahol a gépek többsége 3 fázisú árammal működik, korábban gyakoriak voltak az elektromos hibák. Ezek nem csak a termelést akasztották meg, hanem komoly áramütésveszélyt is jelentettek a munkavállalók számára. A helyzet akkor változott meg drasztikusan, amikor a teljes gyárban 3 fázisú FI reléket szereltek be.
Egy konkrét eset során egy CNC esztergagép hibás szigetelése miatt szivárgó áram keletkezett. Mivel a gép 3 fázisú rendszerről üzemelt, a hagyományos biztosítékok nem reagáltak volna időben. Azonban a beépített FI relé a szivárgó áramot érzékelve azonnal lekapcsolta az áramkört.
Így egy karbantartó munkatárs, aki éppen a gépet ellenőrizte, elkerülte az áramütést.
A vizsgálat kimutatta, hogy a FI relé nélkül súlyos sérüléseket szenvedett volna. Ez az eset is bizonyítja, hogy a 3 fázisú FI relé elengedhetetlen az ipari környezetben a munkavállalók biztonságának megőrzéséhez és a termelés folytonosságának biztosításához.
Esettanulmány 2: 3 fázisú FI relé hibás működése és a tanulságok
Esettanulmányunkban egy nagyméretű fémipari üzemben tapasztaltuk a 3 fázisú FI relé váratlan, hibás működését. A rendszer látszólag ok nélkül kapcsolt le, ami jelentős termeléskiesést okozott. A kezdeti vizsgálatok nem mutattak ki egyértelmű zárlatot vagy szivárgó áramot.

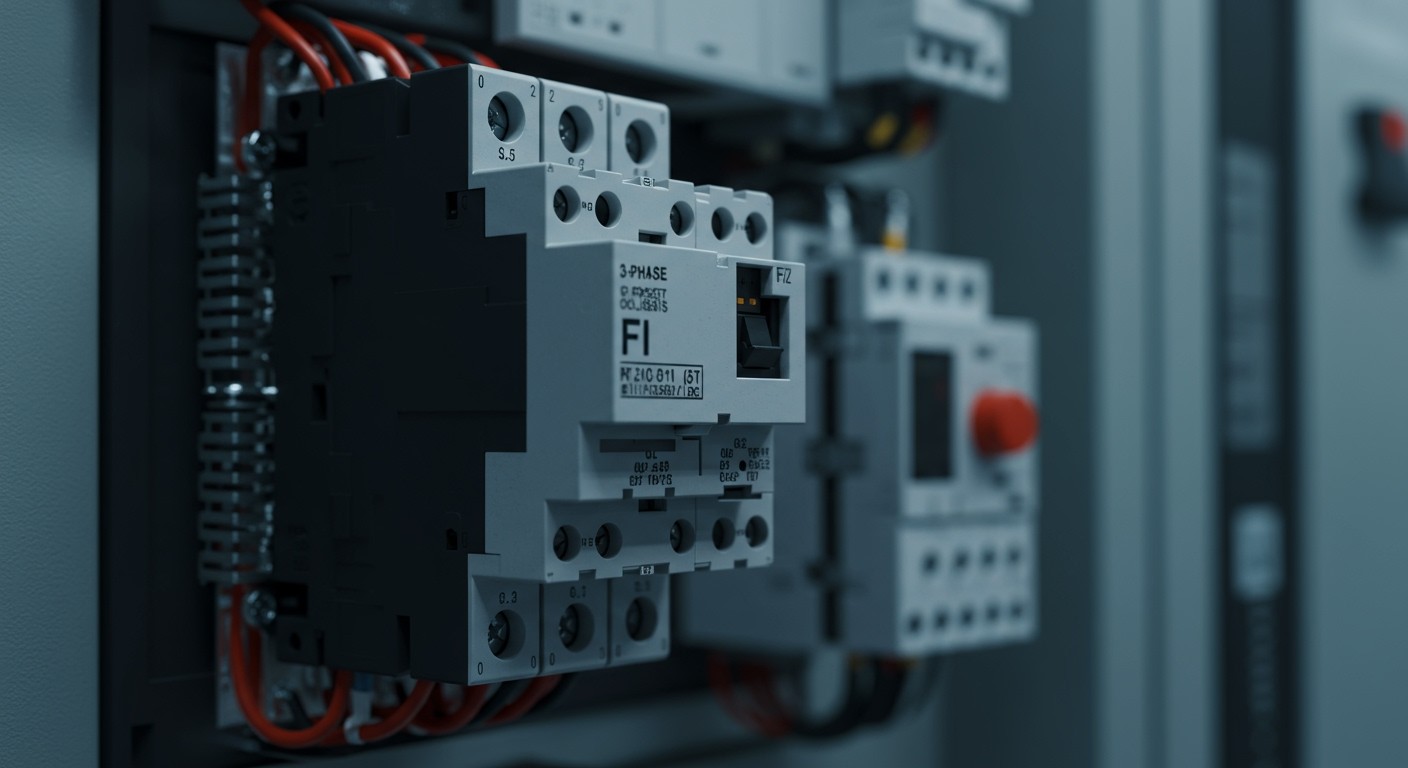

A hiba feltárása során kiderült, hogy a problémát a harmonikus torzítás okozta. A frekvenciaváltókkal vezérelt motorok által generált harmonikusok megzavarták a FI relé érzékelő áramkörét, ami téves kioldást eredményezett.
A tanulság: a 3 fázisú FI relék alkalmazásakor figyelembe kell venni a hálózat minőségét és a nemlineáris terhelések (pl. frekvenciaváltók) hatását.
A megoldás a harmonikus szűrők beépítése volt, ami stabilizálta a hálózatot és megszüntette a FI relé hibás működését. Ezen kívül a FI relé típusának felülvizsgálata is megtörtént, egy olyan modellre cserélve, amely kevésbé érzékeny a harmonikusokra.
Gyakran Ismételt Kérdések (GYIK) a 3 fázisú FI relékről
Gyakran felmerülő kérdések a 3 fázisú FI relékkel kapcsolatban ipari környezetben:
Milyen gyakran kell tesztelni a 3 fázisú FI reléket? A szabványok szerint havonta egyszer ajánlott a tesztgomb megnyomásával ellenőrizni a működésüket. Ez biztosítja, hogy a relé időben lekapcsoljon hiba esetén.
Mi történik, ha a tesztgomb nem működik? Ha a tesztgomb megnyomásakor a FI relé nem kapcsol le, azonnal ki kell kapcsolni az áramkört és szakemberhez kell fordulni. A hibás FI relé nem nyújt védelmet!
Mi a különbség a „A” és „B” típusú 3 fázisú FI relék között? Az „A” típusú relék váltakozó áramú és lüktető egyenáramú hibákra érzékenyek, míg a „B” típusúak sima egyenáramú hibákat is képesek érzékelni, amelyek például frekvenciaváltók használatakor fordulhatnak elő.
A legfontosabb kérdés: A 3 fázisú FI relé megfelelően van-e méretezve az adott ipari alkalmazáshoz? A nem megfelelő méretezés komoly biztonsági kockázatot jelent.
Hogyan válasszak megfelelő 3 fázisú FI relét? A választás során figyelembe kell venni az áramkör névleges áramát, a várható hibaáramokat, és a védendő berendezések típusát. Kérje szakember segítségét!
Miért kapcsol le a FI relé látszólag ok nélkül? A véletlen lekapcsolások hátterében sokszor szigetelési hiba, túlfeszültség vagy elektromágneses zavar állhat. A hiba okát mindenképpen ki kell vizsgálni!
A 3 fázisú FI relé és a villamos biztonsági felülvizsgálat
A 3 fázisú FI relé az ipari környezetben elengedhetetlen a dolgozók védelme érdekében. A villamos biztonsági felülvizsgálat során kiemelt figyelmet kell fordítani a FI relé helyes működésére és érzékenységére. A felülvizsgálat során ellenőrzik a relé kioldási idejét és áramát, hogy megfeleljen a szabványoknak.
Fontos, hogy a felülvizsgálatot szakképzett személyzet végezze, aki rendelkezik a szükséges mérőeszközökkel és ismeretekkel. A nem megfelelően működő vagy hiányzó FI relé súlyos baleseteket okozhat!
A 3 fázisú FI relé rendszeres ellenőrzése és tesztelése a villamos biztonsági felülvizsgálat részeként garantálja a berendezések és a dolgozók biztonságát.
A felülvizsgálat dokumentálása is kritikus, így nyomon követhető a relé állapota és a szükséges javítások elvégzése.
A 3 fázisú FI relé és a munkavédelmi szabályok
Az ipari munkavédelemben a 3 fázisú FI relé létfontosságú szerepet tölt be a villamos balesetek megelőzésében. A munkavédelmi szabályok szigorúan előírják alkalmazását olyan területeken, ahol a dolgozók háromfázisú elektromos berendezésekkel dolgoznak, különösen nedves, párás környezetben, vagy ahol a berendezés szerkezete sérült lehet.
A FI relé érzékeli a fázis- és nulla vezetők közötti áramkülönbséget, és azonnal lekapcsolja az áramkört, ha szivárgó áramot észlel. Ez a gyors reagálás megelőzheti az áramütést, és minimalizálja a súlyos sérülések kockázatát.
A munkavédelmi előírások egyértelműen kimondják, hogy a 3 fázisú rendszerekben a FI relé kötelező, és rendszeres ellenőrzése elengedhetetlen a hatékony működés biztosításához.
A rendszeres karbantartás és tesztelés, beleértve a próbagomb megnyomását, biztosítja, hogy a FI relé megfelelően működik, és képes ellátni védelmi funkcióját egy esetleges hiba során. A munkavédelmi oktatásoknak ki kell térniük a FI relé működésére és fontosságára is.
A 3 fázisú FI relé és a biztosítási követelmények
A 3 fázisú FI relé telepítése gyakran biztosítási feltételként szerepel az ipari létesítményekben. Ennek oka, hogy a berendezések meghibásodása vagy a szigetelés sérülése esetén fellépő áramütés komoly anyagi károkat és személyi sérüléseket okozhat. A biztosítótársaságok elvárják a megfelelő védelmi intézkedések meglétét a kockázat csökkentése érdekében.
A megfelelő típusú és érzékenységű FI relé kiválasztása kulcsfontosságú. A biztosítók általában előírják a 30 mA-es kioldási áramot a személyi védelemhez, de a gépek és berendezések védelmére más értékek is alkalmazhatók.
A biztosítási szerződésekben gyakran szerepel a 3 fázisú FI relé rendszeres felülvizsgálatának és tesztelésének kötelezettsége, amelynek dokumentálása is szükséges.
Ennek elmulasztása esetén a biztosító megtagadhatja a kártérítést egy esetleges baleset bekövetkezésekor. A jegyzőkönyvek és a karbantartási dokumentáció ezért elengedhetetlenek.
A 3 fázisú FI relé és az energiahatékonyság
A 3 fázisú FI relé nem csak életet ment, de közvetve az energiahatékonyságot is javítja. A szivárgó áram ugyanis pazarlást jelent.
A megfelelően működő FI relé azonnal lekapcsolja az áramkört, így megakadályozza a további energiaveszteséget, ami hibás berendezések esetén jelentkezhet.
Ezáltal csökken az indokolatlan energiafogyasztás és a felesleges költségek. A rendszeres ellenőrzés elengedhetetlen a hatékony működéshez.
Különbség az 1 fázisú és a 3 fázisú FI relék között
A 3 fázisú FI relék lényegesen különböznek az 1 fázisú társaiktól a felépítésükben és a működésükben is. Míg az 1 fázisú FI relé egy fázist és egy nullavezetőt figyel, a 3 fázisú változat három fázist és a nullavezetőt (opcionális) monitorozza. Ez azért kritikus, mert az ipari környezetben szinte kizárólag 3 fázisú berendezéseket használnak.
Egy másik fontos különbség a védelmi képességükben rejlik. Az 1 fázisú FI relé csak az egy fázisú áramkörökben fellépő szivárgó áramokat képes érzékelni. Ezzel szemben a 3 fázisú FI relé minden fázisban és a nullavezetőn is képes érzékelni a szivárgó áramot, ami komplexebb hibaelhárítást tesz lehetővé. Például, egy motor tekercseinek zárlata esetén, ami a fázisok között történik, egy 1 fázisú FI relé nem biztos, hogy azonnal lekapcsol, míg a 3 fázisú változat azonnal reagál.
A legfontosabb különbség, hogy a 3 fázisú FI relék a 3 fázisú rendszerek szimmetrikus terhelését figyelik, és bármilyen egyensúlyhiányt, ami szivárgó áramot okozhat, azonnal észlelnek.
A 3 fázisú FI relék beépítése komplexebb, mint az 1 fázisúaké, mivel a három fázis bekötését precízen kell elvégezni. Továbbá, a 3 fázisú FI relék gyakran rendelkeznek kiegészítő funkciókkal, mint például a túlfeszültség-védelem, vagy a távfelügyeleti képesség, ami az ipari automatizálás szempontjából elengedhetetlen.
A 3 fázisú FI relé érzékenységének beállítása
A 3 fázisú FI relék érzékenységének beállítása kritikus fontosságú az ipari környezetben. Az érzékenység (IΔn) azt az áramot jelöli, amely felett a relé lekapcsol. Tipikus értékek 30mA, 100mA, 300mA és 500mA. A helyes érték kiválasztása a védendő berendezés és a potenciális veszélyforrások függvénye.
Alacsonyabb érzékenység, például 30mA, nagyobb védelmet nyújt az áramütés ellen, de gyakoribb, zavaró lekapcsolásokat okozhat. Magasabb érzékenység ritkábban kapcsol le, de kevésbé hatékony az áramütés elleni védelemben.
A legfontosabb szempont a beállítás során, hogy a védelmi szint összhangban legyen a biztonsági előírásokkal és a berendezés sajátosságaival. Konzultáljon szakemberrel a megfelelő érték meghatározásához!
A beállítás előtt mindig győződjön meg arról, hogy a berendezés feszültségmentesítve van. A teszt gomb rendszeres használata elengedhetetlen a FI relé működőképességének ellenőrzéséhez.
A 3 fázisú FI relé szerepe a rövidzárlat elleni védelemben
A 3 fázisú FI relé nem közvetlenül a rövidzárlat ellen véd. A rövidzárlat esetén ugyanis az áram nagysága drasztikusan megnő, ami a kismegszakító vagy a biztosíték azonnali leoldását eredményezi. A FI relé ezzel szemben az érintésvédelmi feladatokat látja el, azaz a testzárlatból adódó életveszélyes áramütések ellen nyújt védelmet.
A 3 fázisú FI relé elsődleges szerepe az, hogy érzékelje, ha a bemenő és kimenő áramok között különbség van, ami a föld felé szivárgó áramra utal, és ilyenkor azonnal lekapcsolja az áramkört, megelőzve a súlyos baleseteket.
Bár nem a rövidzárlat ellen véd, a FI relé közvetetten hozzájárul a biztonságosabb üzemeltetéshez, hiszen a testzárlat, ami könnyen rövidzárlatot eredményezhet, időben detektálásra kerül. Fontos megjegyezni, hogy a rövidzárlat elleni teljes védelemhez a FI relé mellett továbbra is szükség van a megfelelő kismegszakítókra és biztosítékokra.
A 3 fázisú FI relé kompatibilitása különböző elektromos rendszerekkel
A 3 fázisú FI relék alkalmazkodóképessége kulcsfontosságú az ipari környezetben. Fontos megérteni, hogy nem minden FI relé alkalmas minden rendszerhez. A hálózati feszültség (pl. 230/400V) és a földelési rendszer típusa (TN-S, TN-C, TT) meghatározó a megfelelő FI relé kiválasztásában.
A helytelenül megválasztott FI relé nem fog megfelelően működni, ami komoly biztonsági kockázatot jelent. Például, egy TN-C rendszerben használt FI relé, ami nem rendelkezik a megfelelő védelemmel, nem képes észlelni bizonyos típusú hibaáramokat.
A 3 fázisú FI relé kiválasztásakor elengedhetetlen a rendszer pontos specifikációinak ismerete és az ennek megfelelő típusú FI relé alkalmazása a biztonságos működés érdekében.
Érdemes szakember segítségét kérni a megfelelő típus kiválasztásához és a telepítéshez, hogy a rendszer a lehető legbiztonságosabb legyen. A rendszeres felülvizsgálat pedig biztosítja a folyamatos védelmet.
A 3 fázisú FI relé beépítése régi épületekbe: kihívások és megoldások
Régi épületekbe 3 fázisú FI relé beépítése komoly kihívások elé állíthatja a szakembereket. Gyakran a meglévő elektromos hálózat elavult, a vezetékek állapota leromlott, és a földelés sem megfelelő. A régi, kéteres vezetékek (védővezető nélküli) problémát jelentenek, mivel a FI relé a védővezetőn keresztül érzékeli a szivárgó áramot. Ilyenkor a teljes hálózat felújítása válhat szükségessé, ami jelentős költségekkel járhat.
A beépítés során figyelembe kell venni a terhelési viszonyokat is. Régi épületekben a villamos hálózatot nem a mai fogyasztói igényekhez tervezték. Ha a FI relé túl érzékeny, akkor feleslegesen lekapcsolhat, ami üzemi zavarokat okozhat. A megfelelő érzékenységű FI relé kiválasztása kulcsfontosságú.
A legfontosabb a megfelelő földelés kiépítése vagy a meglévő földelés felülvizsgálata és szükség szerinti javítása. Enélkül a FI relé nem fog megfelelően működni, és nem biztosítja a kívánt védelmet.
Megoldást jelenthet a korszerűsített TN-S rendszer kiépítése, ahol a védővezető (PE) és a nulla vezető (N) külön van vezetve. Ez azonban komoly átalakítást igényel. Alternatív megoldás lehet az úgynevezett IT rendszer alkalmazása, de ez speciális szaktudást igényel.
A 3 fázisú FI relé és a villámvédelem kapcsolata
A 3 fázisú FI relé védelmet nyújt a közvetlen érintés ellen, de a villámvédelemmel való kapcsolata speciális figyelmet igényel. A villámcsapás okozta túlfeszültségek komoly károkat okozhatnak az elektromos berendezésekben, és akár a FI relé működését is befolyásolhatják.
Fontos megérteni, hogy a FI relé nem egy villámvédelmi eszköz. Feladata az, hogy érzékelje a szivárgó áramot és lekapcsolja a hálózatot, megakadályozva az áramütést.
A villámcsapás okozta túlfeszültségek impulzusszerűen megnövelhetik a földelési potenciált, ami a FI relé téves lekapcsolását eredményezheti, akár a tényleges hiba előtt is.
Ezért az ipari környezetben, ahol a villámcsapás kockázata magas, elengedhetetlen a megfelelő túlfeszültség-védelem kiépítése. A túlfeszültség-levezetők (SPD-k) képesek elvezetni a villámcsapás okozta túlfeszültséget a föld felé, megvédve ezzel a FI relét és a többi elektromos berendezést. A megfelelő földelés is kulcsfontosságú a hatékony villámvédelem szempontjából, biztosítva a túlfeszültségek biztonságos elvezetését.
A 3 fázisú FI relé szerepe a kórházakban és orvosi létesítményekben
A kórházakban és orvosi létesítményekben a 3 fázisú FI relék kritikus szerepet töltenek be a betegek és a személyzet biztonságának megőrzésében. Ezek az intézmények számos életmentő berendezést használnak, amelyek áramellátása létfontosságú. A FI relé érzékeli a szivárgó áramot, ami egy potenciális elektromos hiba jele, és azonnal lekapcsolja az áramkört.
Képzeljük el, hogy egy műtőben, ahol a hibátlan működés elengedhetetlen. Egy meghibásodott berendezés szivárgó áramot okozhat, ami életveszélyes a betegre nézve. A 3 fázisú FI relé ilyenkor lép működésbe, megelőzve a súlyos baleseteket. Ez különösen fontos a kardiológiai és intenzív terápiás egységekben, ahol a betegek közvetlenül vannak csatlakoztatva elektromos eszközökhöz.
A 3 fázisú FI relé megléte és megfelelő működése az orvosi létesítményekben nem csak ajánlott, hanem kötelező a vonatkozó szabványok és előírások szerint, ezzel biztosítva a betegek és a dolgozók maximális védelmét.
A rendszeres ellenőrzés és karbantartás elengedhetetlen a FI relék megbízhatóságának biztosításához. A tesztgomb használatával rendszeresen ellenőrizni kell a működőképességét, ezzel garantálva, hogy vészhelyzetben megfelelően fog működni.
A 3 fázisú FI relé szerepe az uszodákban és wellness központokban
Az uszodák és wellness központok fokozottan veszélyes környezetet jelentenek az elektromos áram szempontjából. A víz és a párás levegő jelentősen növeli az áramütés kockázatát. Éppen ezért a 3 fázisú FI relé alkalmazása létfontosságú ezen létesítményekben.
A 3 fázisú FI relé feladata, hogy azonnal lekapcsolja az áramot, ha szivárgó áramot észlel. Ez különösen fontos a medencék vízgépészeti berendezéseinél, a szaunákban, gőzkabinokban és a masszázsmedencéknél, ahol az elektromos berendezések közvetlen kapcsolatba kerülhetnek a vízzel, vagy a felhasználókkal.
A 3 fázisú FI relé megakadályozza, hogy egy esetleges zárlat vagy szigetelési hiba halálos áramütést okozzon a fürdőzőknek vagy a személyzetnek.
Gondoljunk csak bele: egy hibás fűtőtest a medencében, vagy egy szivattyú szigetelési hibája azonnali veszélyt jelent. A 3 fázisú FI relé másodpercek töredéke alatt reagál, így minimalizálva a sérülés kockázatát. Rendszeres felülvizsgálata és tesztelése elengedhetetlen a megbízható működés biztosításához.
A jogszabályok is előírják a FI relé használatát az ilyen típusú létesítményekben, a biztonság növelése érdekében. Ez nem csupán egy előírás, hanem a vendégek és a dolgozók életének védelme.
A 3 fázisú FI relé szerepe a rendezvényeken és szabadtéri eseményeken
Rendezvényeken és szabadtéri eseményeken, ahol ideiglenes elektromos hálózatokat építünk ki, a 3 fázisú FI relé kiemelten fontos szerepet tölt be. Gondoljunk csak bele: nagyszámú ember, gyakran nedves, kültéri körülmények, és rengeteg elektromos berendezés (hangosítás, világítás, büfék, stb.).
Ezeken a helyszíneken a földzárlatok és a szigetelési hibák sokkal nagyobb kockázatot jelentenek. Egy egyszerű zárlat is súlyos áramütéshez vezethet, ami a tömegben pánikot okozhat, és komoly sérüléseket, vagy akár halálesetet is eredményezhet.
A 3 fázisú FI relé életmentő lehet ilyen helyzetekben, mivel azonnal lekapcsolja az áramot, amint egy szivárgási áramot észlel, még mielőtt az veszélyessé válna.
Ezáltal megelőzi az áramütéseket és a tüzeket, biztosítva a résztvevők és a személyzet biztonságát. Ne feledjük, a megelőzés mindig olcsóbb és hatékonyabb, mint a károk helyreállítása.
A 3 fázisú FI relé szerepe az elektromos autótöltő állomásokon
Az elektromos autótöltő állomásokon a 3 fázisú FI relé (áramvédő kapcsoló) létfontosságú szerepet tölt be. Mivel a töltési folyamat során jelentős áram folyik keresztül a rendszeren, a szivárgó áram veszélye megnő. Ez különösen igaz a kültéri töltőknél, ahol az időjárási viszonyok (nedvesség, pára) fokozhatják a meghibásodás kockázatát.
A 3 fázisú FI relé folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát. Ha eltérést észlel – azaz szivárgó áramot –, azonnal lekapcsolja az áramkört, megelőzve ezzel az áramütést és a tűzesetet.
A 3 fázisú FI relé az elektromos autótöltő állomásokon nem csupán ajánlott, hanem kötelező biztonsági elem, mely garantálja a felhasználók és a berendezések védelmét.
A megfelelő FI relé kiválasztása kritikus fontosságú. Figyelembe kell venni a töltőállomás teljesítményét, a várható terhelést és a környezeti hatásokat. A „B” típusú FI relék különösen ajánlottak, mivel képesek érzékelni a váltakozó és egyenáramú szivárgásokat is, ami az elektromos autók töltése során előfordulhat.
A 3 fázisú FI relé szerepe a vasúti rendszerekben
A vasúti rendszerek komplexitása és a nagyfeszültség jelenléte miatt az ipari biztonság kiemelten fontos. A 3 fázisú FI relé kritikus szerepet tölt be a személyzet és a berendezések védelmében a vasúti környezetben. Ezek a relék folyamatosan figyelik a bejövő és kimenő áramok egyensúlyát a három fázisban.
Ha áramszivárgás történik, például egy hiba miatt a vagonok elektromos rendszerében vagy a felsővezetékben, a FI relé azonnal érzékeli a különbséget és lekapcsolja az áramkört. Ez megakadályozza az áramütést és a tűzeseteket.
A vasúti rendszerekben a 3 fázisú FI relék alkalmazása elengedhetetlen a biztonságos üzemeltetéshez, mivel gyorsan és hatékonyan képesek megszüntetni az áramütés veszélyét, így védve a munkavállalókat és az utasokat egyaránt.
Különösen fontosak a karbantartási munkálatok során, amikor a személyzet potenciálisan érintkezhet a feszültség alatt álló alkatrészekkel. A rendszeres ellenőrzés és tesztelés biztosítja a FI relék megbízható működését, ami elengedhetetlen a vasúti hálózat biztonságának fenntartásához. A megfelelő típusú és érzékenységű FI relé kiválasztása a vasúti rendszer specifikus igényeihez igazodva kulcsfontosságú.
A 3 fázisú FI relé szerepe a bányászatban
A bányászat rendkívül veszélyes munkaterület, ahol a 3 fázisú FI relé létfontosságú szerepet tölt be a munkavállalók biztonságának megőrzésében. A bányákban használt nagyteljesítményű gépek, mint például a fúrók, szállítószalagok és szivattyúk, gyakran 3 fázisú árammal működnek, így a FI relé elengedhetetlen a szivárgó áram által okozott áramütések elkerüléséhez.
A föld alatti, nedves és poros környezet fokozza a zárlatok és testzárlatok kockázatát. A 3 fázisú FI relé azonnal lekapcsolja az áramkört, amint szivárgó áramot észlel, ezzel megakadályozva a súlyos sérüléseket vagy akár haláleseteket.
A bányászati környezetben a 3 fázisú FI relé nem csak egy biztonsági eszköz, hanem a munkavégzés elengedhetetlen feltétele.
A rendszeres karbantartás és a FI relék tesztelése kritikus fontosságú a megbízható működés biztosítása érdekében. A bányászati vállalatoknak szigorú biztonsági előírásokat kell követniük, amelyek magukban foglalják a 3 fázisú FI relék rendszeres ellenőrzését és szükség szerinti cseréjét, hogy a munkavállalók a lehető legnagyobb biztonságban végezhessék munkájukat.
A 3 fázisú FI relé szerepe a vegyiparban
A vegyiparban a 3 fázisú FI relé kritikus szerepet tölt be a balesetek megelőzésében. A vegyi üzemekben gyakoriak a nedves, korrozív környezetek, amelyek növelik az elektromos zárlatok és szivárgó áramok kockázatát. Ezek az áramok súlyos sérüléseket okozhatnak a dolgozóknak, sőt, akár halálos áramütéshez is vezethetnek.
A 3 fázisú FI relé azonnali beavatkozásával, a hiba észlelésekor a áramkör megszakításával megakadályozza az áramütést, és csökkenti a tűzveszélyt, ami a vegyi anyagok jelenléte miatt különösen fontos.
A relé folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát. Ha eltérést észlel, ami szivárgó áramra utal, azonnal lekapcsolja az áramkört. Ez a gyors reakcióidő életet menthet. A vegyipari berendezések, mint például szivattyúk, keverők és mérőműszerek, gyakran 3 fázisú árammal működnek, ezért a 3 fázisú FI relé elengedhetetlen a biztonságos működéshez. A rendszeres ellenőrzés és tesztelés elengedhetetlen a megbízható működés biztosításához.
A 3 fázisú FI relé szerepe az atomerőművekben
Az atomerőművekben a 3 fázisú FI relék kritikus szerepet töltenek be a személyi és berendezésvédelemben. Mivel az erőművek rendkívül nagy áramokkal dolgoznak, egy esetleges szivárgó áram azonnali észlelése és megszakítása elengedhetetlen. A 3 fázisú FI relé képes monitorozni mindhárom fázis áramát, és ha eltérést tapasztal, azaz szivárgó áramot érzékel, azonnal lekapcsolja az áramkört.
Ez különösen fontos a reaktor hűtőrendszerében és más kritikus berendezésekben, ahol egy meghibásodás katasztrofális következményekkel járhat. A FI relé nem csak a dolgozókat védi az áramütéstől, hanem a berendezéseket is a túláram okozta károktól.
A 3 fázisú FI relé használata az atomerőművekben a biztonság legfontosabb elemei közé tartozik, mivel biztosítja, hogy egy esetleges szivárgó áram azonnal és automatikusan lekapcsolásra kerüljön, minimalizálva ezzel a balesetveszélyt és a berendezések károsodását.
A rendszeres karbantartás és tesztelés elengedhetetlen a FI relék megbízható működésének biztosításához. A tesztek során ellenőrzik a relé érzékenységét és a lekapcsolási idejét, hogy biztosak lehessenek abban, hogy a relé megfelelően működik vészhelyzet esetén.
A 3 fázisú FI relé és a hamis riasztások: okok és megelőzés
A 3 fázisú FI relék létfontosságúak az ipari környezetben, de a hamis riasztások komoly problémákat okozhatnak. Gyakori okok közé tartozik a túlzottan sok védett áramkör egyetlen FI relére kötése, ami kis szivárgó áramok összeadódásához vezethet.
A frekvenciaváltók és egyéb elektronikus berendezések által generált harmonikusok szintén kiválthatják a nem kívánt lekapcsolást. A szigetelési hibák, például nedves környezetben, szintén okozhatnak problémát.
A megelőzés kulcsa a megfelelő tervezés: a terhelések szétválasztása, minőségi kábelek használata és az elektromos berendezések rendszeres karbantartása.
Érdemes késleltetett kioldású FI reléket alkalmazni, amelyek kevésbé érzékenyek a rövid ideig tartó zavarokra. A földelési rendszer helyes kialakítása és rendszeres ellenőrzése elengedhetetlen a megbízható működéshez.
A 3 fázisú FI relé és a harmonikus torzítás
A 3 fázisú FI relék működése során problémát jelenthet a harmonikus torzítás. Ez főleg a nemlineáris fogyasztók, például frekvenciaváltók, hegesztőgépek, vagy bizonyos típusú LED világítás használata esetén fordul elő. A harmonikusok olyan többlet áramok, amelyek nem a hálózati frekvencián (50 Hz) jelennek meg, hanem annak többszörösein.
Ezek a harmonikusok növelhetik a nulla vezetőben folyó áramot, ami a FI relé téves leoldását okozhatja, még akkor is, ha nincs valódi hibaáram jelen. Ez különösen kellemetlen lehet az ipari környezetben, ahol a termelés leállását okozhatja.
A harmonikus torzítás miatt a 3 fázisú FI relé kiválasztásakor figyelembe kell venni a hálózat harmonikus tartalmát, és szükség esetén speciális, harmonikus-álló FI relét kell alkalmazni.
A megfelelő típus kiválasztásával elkerülhetőek a téves leoldások és biztosítható a berendezések folyamatos, biztonságos működése.
A 3 fázisú FI relé és az elektromágneses kompatibilitás (EMC)
Az ipari környezetben a 3 fázisú FI relé nem csupán az áramütés elleni védelmet szolgálja, hanem kritikus szerepet játszik az elektromágneses kompatibilitás (EMC) szempontjából is. A nagyfrekvenciás zavarok, melyek a frekvenciaváltók, hegesztőgépek és más ipari berendezések működése során keletkeznek, befolyásolhatják a FI relé érzékenységét és működését.
Fontos, hogy a FI relé megfeleljen a vonatkozó EMC szabványoknak, ezzel biztosítva, hogy ne lépjen fel téves kioldás a zavarok hatására. A gyártók szűrőkkel és árnyékolással igyekeznek minimalizálni az elektromágneses interferenciát.
A téves kioldások elkerülése érdekében célszerű olyan FI relét választani, amely immunis a pulzáló egyenáramokra és a nagyfrekvenciás zavarokra.
A korszerű FI relék rendelkeznek olyan áramkörökkel, amelyek képesek kiszűrni a nem kívánt jeleket, így növelve a rendszer megbízhatóságát és csökkentve az állásidőt.
A 3 fázisú FI relé gyártói és forgalmazói Magyarországon
Magyarországon számos cég kínál 3 fázisú FI reléket, melyek elengedhetetlenek az ipari létesítmények biztonságos működéséhez. Fontos, hogy megbízható forrásból szerezzük be ezeket az eszközöket!
Több nemzetközi gyártó rendelkezik magyarországi képviselettel, vagy disztribútorral, akik széles termékpalettát kínálnak az ipari igényeknek megfelelően. Ilyenek például a Schneider Electric, ABB és Siemens.
A 3 fázisú FI relék beszerzésekor érdemes figyelembe venni a gyártó hírnevét, a termék minőségét és a rendelkezésre álló tanúsítványokat, valamint a helyi szervizháttér meglétét.
Ezen kívül, léteznek kisebb, helyi vállalkozások is, amelyek forgalmaznak FI reléket, de elengedhetetlen a termékek minőségének és a forgalmazó megbízhatóságának ellenőrzése.
A választás során érdemes szakember véleményét kikérni, aki segít a megfelelő típus kiválasztásában az adott ipari környezet és igények figyelembevételével.
A 3 fázisú FI relé beszerzése: online és offline lehetőségek
3 fázisú FI relét beszerezhet online webshopokban, ahol széles választék és gyakran kedvezőbb árak várják. Alternatívaként, a helyi villamossági szaküzletekben személyesen is tájékozódhat, szakértői segítséget kérhet a megfelelő típus kiválasztásához.
A legfontosabb, hogy megbízható forrásból vásároljon, és a termék rendelkezzen a szükséges tanúsítványokkal!
Mindkét módszer előnyeit mérlegelve, válassza azt, amelyik jobban megfelel az Ön igényeinek és a projekt sürgősségének.
