Az otthonunk az a hely, ahol biztonságban kell éreznünk magunkat. Azonban a látszólag ártalmatlan elektromos hálózat rejtett veszélyeket hordozhat, különösen, ha nem gondoskodunk megfelelő védelemről. Az életvédelmi relé (más néven FI-relé vagy RCD) éppen ezt a célt szolgálja: megvédi az életünket az áramütéstől.
Sokszor gondoljuk, hogy a megszokott biztosítékok elegendő védelmet nyújtanak. Pedig a biztosítékok elsősorban a túláram ellen védenek, ami rövidzárlat vagy túlterhelés esetén lép fel, és tüzet okozhat. Az áramütés viszont sokkal alacsonyabb áramerősségnél is halálos lehet, és a biztosítékok erre nem reagálnak elég gyorsan.
Az életvédelmi relé működési elve azon alapul, hogy folyamatosan figyeli a bemenő és kimenő áramok egyensúlyát. Ha ez az egyensúly megbomlik, például mert az áram egy hibás készüléken keresztül a föld felé szivárog, vagy mert valaki véletlenül hozzáér egy feszültség alatt álló vezetékhez, a relé azonnal lekapcsolja az áramot. Ez a lekapcsolás rendkívül gyorsan, a másodperc töredéke alatt történik, így minimálisra csökkenti az áramütés kockázatát.
Az életvédelmi relé tehát nem luxus, hanem alapvető biztonsági eszköz minden háztartásban, különösen a fürdőszobában, a konyhában és a gyermekszobában, ahol fokozott a nedvesség és a gyermekek kíváncsisága miatt megnő az áramütés veszélye.
Képzeljük el, hogy egy hajszárító beleesik a fürdőkádba. A hagyományos biztosíték valószínűleg csak akkor oldana le, amikor már komoly áramütés ér valakit. Az életvédelmi relé viszont azonnal érzékeli a szivárgó áramot és lekapcsolja az áramot, megelőzve a tragédiát.
Fontos megjegyezni, hogy az életvédelmi relé nem helyettesíti a többi biztonsági intézkedést, mint például a rendszeres elektromos felülvizsgálatot és a hibás készülékek javítását. Azonban az életvédelmi relé beépítése egy fontos és hatékony lépés az otthonunk biztonságának növelésében, ami megóvhat bennünket és szeretteinket a súlyos sérülésektől vagy akár a haláltól.
Mi az az életvédelmi relé (ÉV relé) és mire való?
Az életvédelmi relé (ÉV relé), más néven FI relé (áram-védőkapcsoló), egy létfontosságú biztonsági eszköz az otthonod elektromos rendszerében. Elsődleges célja az áramütés elleni védelem biztosítása.
De mit is jelent ez pontosan? A hagyományos biztosítékok a túláram és a rövidzárlat ellen védenek, megakadályozva a vezetékek túlmelegedését és a tüzet. Az ÉV relé azonban sokkal érzékenyebb: a bemenő és kimenő áram közötti legkisebb különbséget is érzékeli. Ez a különbség általában akkor keletkezik, ha az áram nem a kijelölt útvonalon halad, hanem például valakinek a testén keresztül a föld felé.
Az ÉV relé lényege, hogy azonnal lekapcsolja az áramot, ha szivárgó áramot észlel, még mielőtt az komoly sérülést vagy halált okozhatna.
Képzeld el, hogy egy hibás mosógép érintésekor áramütés ér. Az ÉV relé ilyenkor töredék másodperc alatt megszakítja az áramkört, megelőzve a súlyos következményeket. Ez a gyors reakcióidő teszi az ÉV relét elengedhetetlen eszközzé minden háztartásban, különösen ott, ahol gyermekek vagy idősek élnek, illetve ahol a fürdőszobában vagy a konyhában sok elektromos készüléket használnak.
Fontos megjegyezni, hogy az ÉV relé nem helyettesíti a hagyományos biztosítékokat, hanem kiegészíti azokat. Mindkettőnek fontos szerepe van az elektromos biztonság megteremtésében.
Az ÉV relé működési elve: Részletes magyarázat
Az életvédelmi relé, más néven áram-védőkapcsoló (ÁVK), működési elve azon alapszik, hogy folyamatosan figyeli az áramkörbe bemenő és onnan távozó áram mennyiségét. Egyszerűen fogalmazva, a fázisvezetőn bemenő áramnak (Ibe) elméletileg pontosan meg kell egyeznie a nullavezetőn távozó árammal (Iki).
Az ÁVK belsejében található egy toroid transzformátor, melynek tekercsein áthalad a fázis- és a nullavezető. Normál üzemállapotban, amikor nincs hiba, a két áram vektoros összege nulla, így a toroid magjában nem indukálódik feszültség. Azonban, ha valahol az áramkörben szivárgás lép fel – például egy hibás készülék házához érünk, ami földelés felé vezeti az áramot –, akkor az Ibe és Iki között különbség keletkezik.
Ez a különbség (Ibe – Iki = ΔI) egy hibaáram, mely a toroid magjában feszültséget indukál. Ha ez a feszültség eléri a relé érzékenységi küszöbértékét (általában 30 mA a háztartásokban használt ÁVK-knál), akkor a relé azonnal lekapcsolja az áramkört.
Az ÁVK nagyon gyorsan működik, a lekapcsolási idő általában 30 milliszekundum alatt van. Ez a sebesség kulcsfontosságú a hatékony védelemhez, mivel ennyi idő alatt az áramütés még nem okoz súlyos károsodást az emberi szervezetben.
Az ÁVK nem a túláram ellen véd, hanem az áramszivárgás ellen! Ez a legfontosabb különbség a hagyományos biztosítékokhoz képest.
Fontos megjegyezni, hogy az ÁVK nem védi meg a közvetlen érintéstől, ha a fázis- és nullavezetőt egyszerre fogjuk meg. Ilyenkor ugyanis az áramkör zárt marad, és a be- és kilépő áram mennyisége megegyezik. Az ÁVK a közvetett érintés ellen nyújt védelmet, azaz akkor, ha egy hibás készülék házához érünk, ami feszültség alatt van.
Az ÁVK működéséhez elengedhetetlen a megfelelő földelés. Ha a földelés hiányos vagy hibás, akkor az ÁVK nem tudja hatékonyan ellátni a feladatát, és nem fog lekapcsolni áramszivárgás esetén.

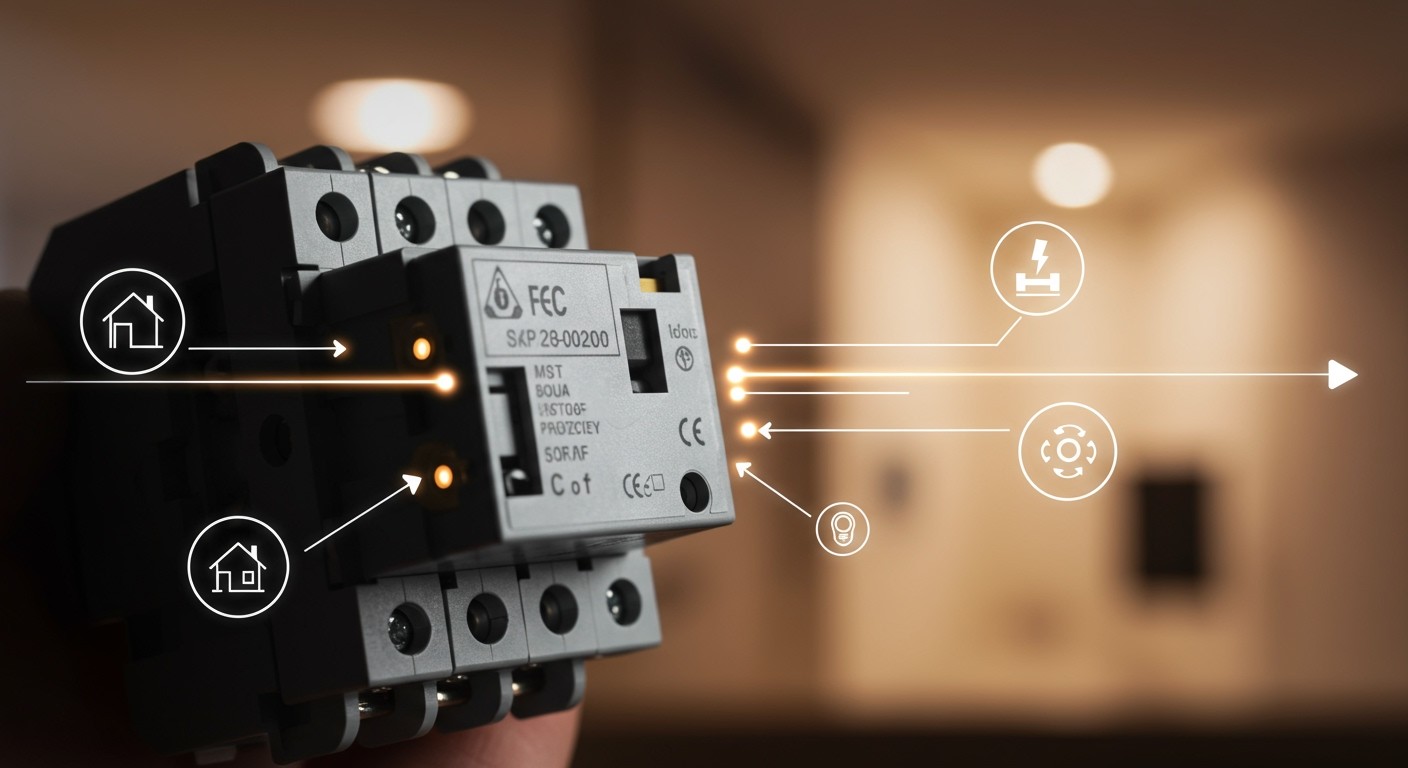

Hogyan érzékeli az ÉV relé a hibaáramot?
Az életvédelmi relé (ÉV relé) működésének kulcsa a differenciál áram mérése. Normál üzemállapotban, egy tökéletesen működő áramkörben a fázisvezetőn (L) befelé áramló áramnak pontosan meg kell egyeznie a nulla vezetőn (N) visszafelé áramló árammal. Az ÉV relé folyamatosan figyeli ezt az egyensúlyt.
Az ÉV relé belsejében egy áramváltó transzformátor található. Ezen a transzformátoron keresztülhalad a fázis- és a nulla vezető is. Ha minden rendben van, az áramváltóban keletkező mágneses mezők kiegyenlítik egymást, és nem indukálódik feszültség.
Azonban, ha egy hibaáram lép fel – például valaki megérint egy hibásan szigetelt készüléket, és az áram a földelésen (PE) keresztül folyik el, vagy közvetlenül a földbe –, akkor ez az áram nem tér vissza a nulla vezetőn keresztül. Ebben az esetben az egyensúly megbomlik a fázis- és nulla vezetőkben áramló áramok között.
Ez az áramkülönbség, a differenciál áram, az, amit az ÉV relé érzékel.
Amikor a differenciál áram eléri a beállított kioldási értéket (általában 30 mA az otthoni használatra szánt ÉV reléknél), az áramváltóban egy feszültség indukálódik, ami aktiválja a relét. A relé azonnal megszakítja az áramkört, így megakadályozva az áramütést és a súlyos sérüléseket.
Fontos megjegyezni, hogy az ÉV relé nem védi a túláram ellen (rövidzárlat, túlterhelés). Ezek ellen a megszakítók nyújtanak védelmet. Az ÉV relé kizárólag a szivárgó áramok érzékelésére és megszüntetésére szolgál, amik az emberi életre veszélyesek.
Az ÉV relé típusai és felhasználási területeik
Az életvédelmi relék, hivatalos nevükön áram-védőkapcsolók (ÁVK), nem csupán egyetlen típust jelentenek. Különböző modellek léteznek, melyek eltérő érzékenységgel és működési karakterisztikával rendelkeznek, így alkalmazásuk is változatos. A leggyakoribb típusok a 30mA-es és a 300mA-es ÁVK-k.
A 30mA-es életvédelmi relé a legérzékenyebb típus. Elsődleges célja az emberi élet védelme áramütés ellen. Ezt a típust általában ott alkalmazzák, ahol közvetlen érintés veszélye áll fenn, például fürdőszobákban, konyhákban, mosókonyhákban és kültéri konnektoroknál. Bármilyen szivárgó áram, ami meghaladja a 30 milliampert, azonnal lekapcsolja az áramkört, minimalizálva az áramütés kockázatát.
A 300mA-es életvédelmi relé kevésbé érzékeny, ezért elsősorban a tűzvédelemben játszik szerepet. Bár emberi élet védelmére is alkalmas, a magasabb érzékenységi küszöb miatt kevésbé hatékony ebben a szerepben. Fő feladata, hogy észlelje a szigetelési hibákból adódó szivárgó áramokat, amelyek tüzet okozhatnak. Ezt a típust gyakran a teljes elektromos hálózat védelmére használják, vagyis a főelosztó szekrényben helyezik el.
A 30mA-es ÁVK az emberi élet védelmére, míg a 300mA-es ÁVK elsősorban a tűzvédelemre szolgál, de mindkettő elengedhetetlen a biztonságos otthoni elektromos rendszer kialakításához.
Léteznek továbbá szelektív ÁVK-k (S-típus), melyek késleltetett működésűek. Ezeket olyan esetekben alkalmazzák, amikor több ÁVK van sorba kötve. A szelektív ÁVK biztosítja, hogy a legközelebbi ÁVK kapcsoljon le a hibához, elkerülve a teljes áramszünetet.
Az ÁVK-k felhasználási területei tehát széleskörűek, a lakossági felhasználástól az ipari alkalmazásokig. Fontos, hogy a megfelelő típust válasszuk ki az adott környezet és a védelem célja alapján. Az elektromos szakember segítsége elengedhetetlen a helyes kiválasztásban és telepítésben.
Az ÉV relé kiválasztásának szempontjai: Névleges áram, kioldási áram
Az életvédelmi relé (ÉV relé) kiválasztásakor a legfontosabb szempontok közé tartozik a névleges áram és a kioldási áram helyes meghatározása. Ezek az értékek közvetlenül befolyásolják a relé hatékonyságát és biztonságát az otthoni elektromos hálózatban.
A névleges áram azt az áramerősséget jelenti, amelyet az ÉV relé folyamatosan, biztonságosan képes elviselni anélkül, hogy károsodna. Ennek az értéknek legalább akkora értékűnek kell lennie, mint a védendő áramkörben várható maximális áramerősség. Ha például egy konyhai áramkörre van szükségünk védelemre, ahol a sütő, a mikrohullámú sütő és más nagyteljesítményű készülékek egyszerre is működhetnek, gondosan ki kell számolni a várható összáramot, és ehhez kell igazítani az ÉV relé névleges áramát. Alulméretezés esetén a relé túlmelegedhet, tönkremehet, vagy akár tűzveszélyt is okozhat.
A kioldási áram (más néven hibaáram) az az áramerősség, amelynél az ÉV relé azonnal lekapcsolja az áramkört. Ez az érték jellemzően 30mA (milliampér) az otthoni használatra szánt reléknél. Ez azért van, mert egy 30mA-nél nagyobb áram már életveszélyes lehet az emberre. Minél kisebb ez az érték, annál érzékenyebb a relé, és annál gyorsabban reagál egy esetleges szivárgó áramra. Fontos megjegyezni, hogy a túl érzékeny relé indokolatlanul gyakran lekapcsolhat, például a háztartási gépek normál működése közben fellépő apró szivárgó áramok miatt.
A legfontosabb, hogy a névleges áramot az áramkör maximális terheléséhez igazítsuk, míg a kioldási áramot a biztonság és a zavartalan működés közötti egyensúlyt figyelembe véve válasszuk ki.
A helyes ÉV relé kiválasztása szakértelmet igényel, ezért javasolt villanyszerelő segítségét kérni a megfelelő típus kiválasztásához és a szakszerű beépítéshez. A nem megfelelően kiválasztott vagy bekötött ÉV relé nem nyújt megfelelő védelmet, és akár veszélyes is lehet.
A megfelelő ÉV relé kiválasztása a lakás különböző áramköreihez
A megfelelő életvédelmi relé (ÉV relé) kiválasztása kulcsfontosságú a biztonságos otthoni elektromos hálózat kialakításához. Nem mindegy, hogy melyik áramkörbe milyen érzékenységű és kioldó áramú relét szerelünk.
Például, a fürdőszobában, ahol a víz és az elektromosság közelsége fokozott kockázatot jelent, 30 mA kioldó áramú ÉV relé az ajánlott. Ez a típus elég érzékeny ahhoz, hogy gyorsan lekapcsolja az áramot egy esetleges áramütés esetén, minimálisra csökkentve a sérülés kockázatát.
A konyhában, ahol több nagyteljesítményű elektromos berendezés (pl. hűtő, mosogatógép) működik, a 30 mA-es ÉV relé is megfelelő, de fontos, hogy az áramkör terhelhetőségét is figyelembe vegyük. Ha gyakran tapasztalunk felesleges lekapcsolásokat, akkor érdemes ellenőrizni a hálózatot, és szükség esetén szakember segítségét kérni.
A világítási áramkörök esetén általában elegendő a 30 mA-es érzékenységű ÉV relé, de ha a kertben is vannak elektromos berendezések (pl. szivattyú, kerti világítás), akkor itt is a fokozott védelem indokolt.
A fontos szempont a relé típusa is. Léteznek A, AC és B típusú ÉV relék. Az A típus alkalmas a váltakozó áramú és lüktető egyenáramú hibák érzékelésére, míg a B típus a tiszta egyenáramú hibák érzékelésére is képes, ami elektromos autótöltők esetén elengedhetetlen.
Mindig konzultáljunk villanyszerelő szakemberrel a megfelelő ÉV relé kiválasztásához, aki felméri az otthoni elektromos hálózat sajátosságait és az ehhez leginkább illeszkedő megoldást javasolja.

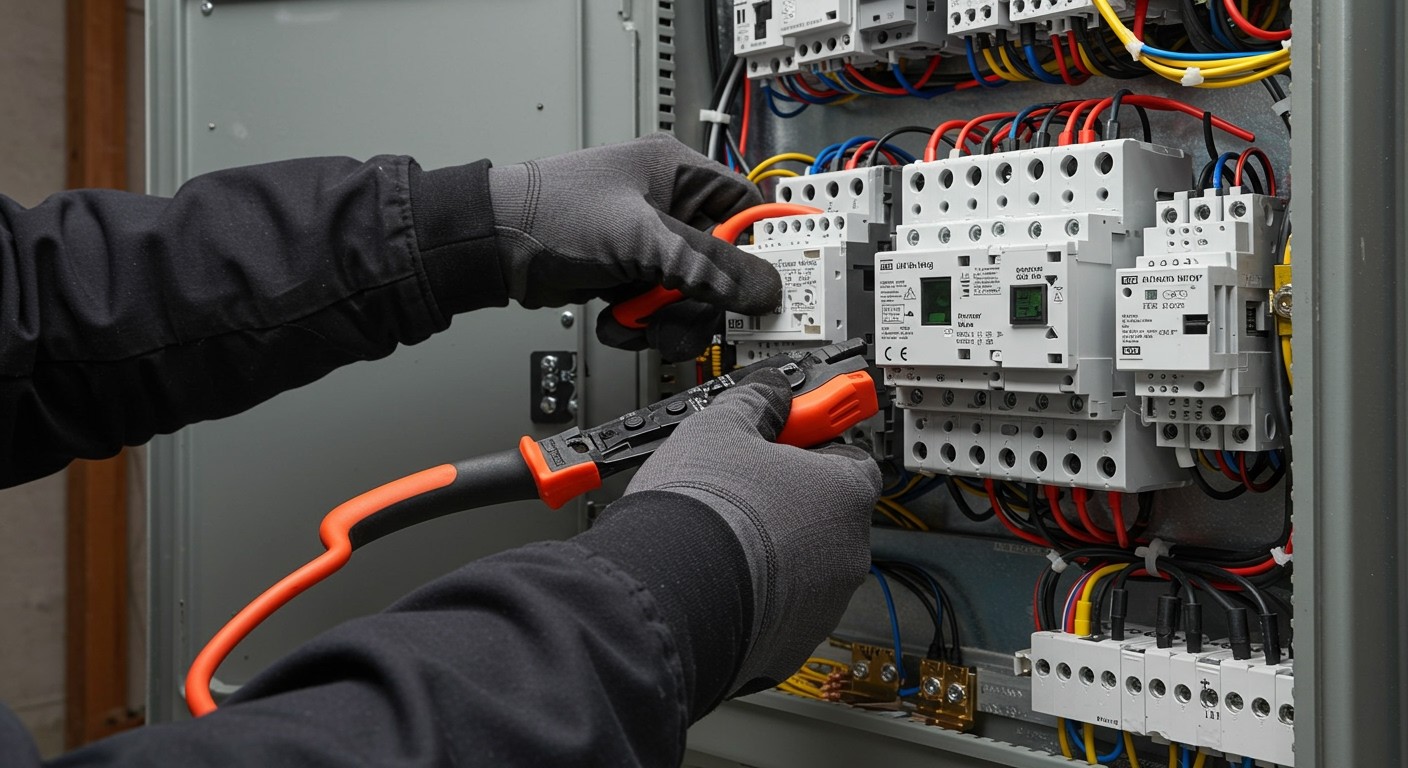

Az ÉV relé beépítése: Szakember bevonása vagy saját kezűleg?
Az életvédelmi relé (ÉV relé) beépítése komoly kérdés, aminek a megválaszolása függ a felhasználó elektromos ismereteitől és tapasztalatától. Bár elméletileg lehetséges házilag is beszerelni, erősen ajánlott szakember segítségét kérni. Az ÉV relé ugyanis az otthonunk egyik legfontosabb védelmi eszköze, és egy rosszul bekötött relé nem csak hogy nem fog megfelelően működni, de akár életveszélyes helyzetet is teremthet.
Milyen szempontokat kell figyelembe venni a döntésnél?
- Elektromos ismeretek: Ha nincsenek megfelelő ismereteid az elektromos hálózatról, a vezetékek bekötéséről, a fázisokról és a nulláról, semmiképp se fogj bele a munkába.
- Műszerek: A helyes bekötés ellenőrzéséhez speciális műszerekre van szükség, amikkel egy átlagos háztartásban nem rendelkezünk.
- Garancia: Szakszerű beépítés esetén a készülékre garancia érvényesíthető, míg házilagos beépítésnél ez sokszor kérdéses.
A szakszerű beépítés nem csak a relé helyes működését garantálja, hanem a teljes elektromos hálózat biztonságát is. A szakember felméri a hálózat állapotát, és szükség esetén javaslatot tesz a szükséges javításokra, korszerűsítésekre is.
A legfontosabb: az emberi élet védelme mindenek felett áll. Ha bizonytalan vagy a saját képességeidben, inkább bízd szakemberre az ÉV relé beépítését.
Ráadásul, egy szakember által elvégzett munka dokumentált, ami később hasznos lehet például biztosítási ügyekben.
Lépésről lépésre: Az ÉV relé szakszerű beépítése
Az életvédelmi relé, vagy ÉV relé (más néven FI relé) szakszerű beépítése kritikus fontosságú a biztonságos otthoni elektromos hálózat kialakításához. Bár a beszerelés elvégezhető házilag, mindenképpen javasolt szakember segítségét kérni, különösen, ha nincs elegendő tapasztalatunk az elektromos munkák terén.
Az ÉV relé beépítése jellemzően a következő lépésekből áll:
- Áramtalanítás: Az első és legfontosabb lépés a munkaterület áramtalanítása. Kapcsoljuk le a főbiztosítékot, vagy az adott áramkört biztosító kismegszakítót. Ellenőrizzük egy feszültségmérővel, hogy valóban nincs-e feszültség a vezetékeken.
- A régi kismegszakító eltávolítása (ha szükséges): Ha az ÉV relé egy régi kismegszakítót vált ki, akkor azt először el kell távolítani. Jegyezzük meg a vezetékek bekötési sorrendjét, vagy készítsünk róla fényképet.
- Az ÉV relé bekötése: Az ÉV relén általában jelölve vannak a bemeneti (fázis és nulla) és a kimeneti (fázis és nulla) kapcsok. A vezetékeket a megfelelő kapcsokra kell csatlakoztatni a relé gyártójának utasításai szerint. Nagyon fontos a helyes bekötés!
- Földelés csatlakoztatása: Az ÉV relé nem igényli a földelés közvetlen bekötését a működéshez, de a védőföldelés megléte az elektromos berendezések biztonságos használatához elengedhetetlen.
- A relé rögzítése: Az ÉV relét biztonságosan rögzítsük a villamos elosztó szekrényben a DIN sínre.
- Tesztelés: A bekötés után feltétlenül teszteljük az ÉV relét a rajta található tesztgomb segítségével. A tesztgomb megnyomásakor a relének le kell kapcsolnia. Ha nem kapcsol le, akkor valamilyen hiba van a bekötésben, vagy a relé hibás. Ebben az esetben azonnal forduljunk szakemberhez!
A szakszerű beépítés mellett az ÉV relé rendszeres tesztelése is elengedhetetlen. Havonta legalább egyszer nyomjuk meg a tesztgombot, hogy ellenőrizzük a működőképességét.
Fontos megjegyezni, hogy az ÉV relé nem helyettesíti a kismegszakítót. A kismegszakító a túláram és a rövidzárlat ellen véd, míg az ÉV relé az életvédelmi szempontból veszélyes szivárgó áramok ellen. Ezért a kettő együttes alkalmazása biztosítja a legmagasabb szintű védelmet.
Az ÉV relé rendszeres tesztelése: Hogyan ellenőrizhetjük a működését?
Az életvédelmi relé (ÉV relé) rendszeres tesztelése kulcsfontosságú a biztonságos működésének garantálásához. De hogyan is ellenőrizhetjük, hogy az eszköz megfelelően működik?
A legtöbb ÉV relén található egy tesztgomb (általában „T” jelzéssel). Ennek a gombnak a megnyomása egy kis áramszivárgást szimulál, ami a relét működésbe kell hoznia, azaz le kell kapcsolnia az áramkört.
A tesztelési folyamat egyszerű:
- Találja meg az ÉV relét a biztosítéktáblában.
- Nyomja meg a tesztgombot.
- Figyelje meg, hogy az ÉV relé lekapcsol-e. Ha igen, akkor az eszköz valószínűleg működőképes.
Fontos: A tesztelés után ellenőrizze, hogy az áramkör, amelyet az ÉV relé véd, újra bekapcsolható-e. Ha nem, akkor valami probléma van az áramkörrel vagy a relével.
Az ÉV relé tesztelését havonta legalább egyszer el kell végezni! Ez biztosítja, hogy az eszköz vészhelyzet esetén megfelelően fog működni.
Amennyiben a teszt során az ÉV relé nem kapcsol le, azonnal hívjon szakembert! Ne kísérelje meg a javítást saját maga, mert az életveszélyes lehet. Az ismételt hibás működés a relé cseréjét indokolhatja.
Gyakori hibák és problémák az ÉV relé használata során
Az életvédelmi relék (ÉV relé) megbízhatósága kulcsfontosságú, de sajnos előfordulhatnak hibák és problémák a használat során. Az egyik leggyakoribb probléma a felesleges lekapcsolás, amikor az ÉV relé látszólag ok nélkül megszakítja az áramkört. Ennek oka lehet a hálózatban lévő apró szivárgó áram, amelyet egyes elektronikus eszközök (pl. számítógépek, kapcsolóüzemű tápegységek) okozhatnak. Fontos megjegyezni, hogy ezek a szivárgó áramok önmagukban nem feltétlenül jelentenek veszélyt, de együttesen elérhetik az ÉV relé érzékenységi küszöbét.
Egy másik gyakori probléma az ÉV relé meghibásodása. Bár ezek az eszközök tartósak, idővel elhasználódhatnak, különösen a gyakori lekapcsolások következtében. A meghibásodott ÉV relé vagy nem kapcsol le áramütés esetén (ami rendkívül veszélyes), vagy folyamatosan, indokolatlanul lekapcsol, ami jelentős kényelmetlenséget okoz.
Fontos a rendszeres tesztelés! A tesztgomb megnyomásával ellenőrizhető, hogy az ÉV relé megfelelően működik-e. Ha a tesztgomb megnyomásakor az ÉV relé nem kapcsol le, akkor valószínűleg meghibásodott, és azonnal ki kell cserélni!
További problémát jelenthet a helytelen bekötés. Ha az ÉV relé nem megfelelően van bekötve, akkor nem fog megfelelően működni, és nem fogja védeni az áramütéstől. Ezért a bekötést mindig szakemberre kell bízni!
A legfontosabb, hogy ha az ÉV relé működésében bármilyen rendellenességet tapasztalunk (felesleges lekapcsolások, nem reagál a tesztgombra), azonnal forduljunk szakemberhez! Soha ne próbáljuk meg saját kezűleg megjavítani, mert ez életveszélyes lehet!
Végül, a környezeti tényezők is befolyásolhatják az ÉV relé működését. A nedvesség, a por és a szélsőséges hőmérsékletek károsíthatják az eszközt, ezért fontos, hogy az ÉV relé megfelelő helyen legyen elhelyezve.

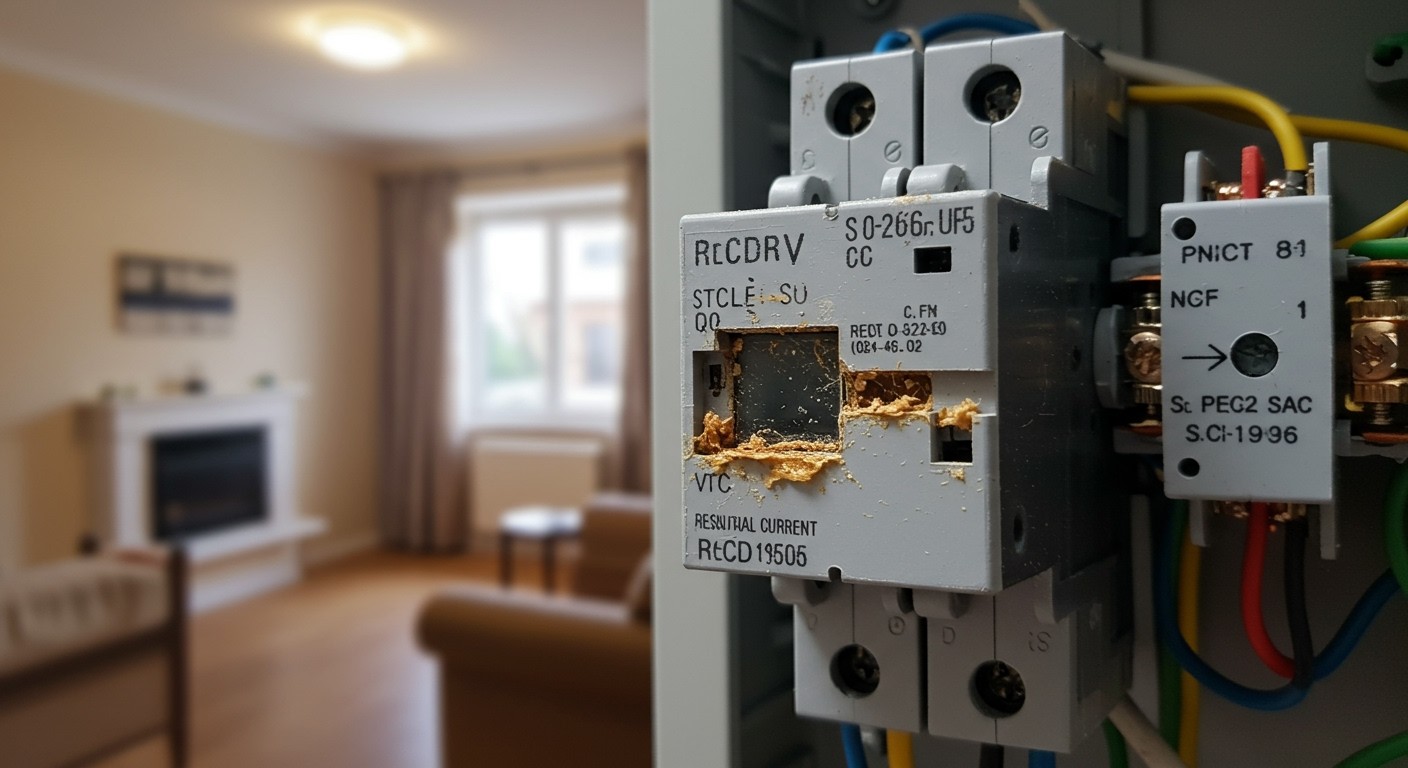

Az ÉV relé nem old le: Lehetséges okok és megoldások
Az életvédelmi relé (ÉV relé) nem old le? Ez komoly probléma, hiszen éppen az a feladata, hogy áramütés esetén azonnal lekapcsolja az áramot, megelőzve a súlyos sérüléseket vagy akár a halált. Ha az ÉV relé nem működik megfelelően, az otthonodban megnő az áramütés kockázata. De miért fordulhat ez elő, és mit tehetünk?
Több oka is lehet annak, hogy az ÉV relé nem old le. Az egyik leggyakoribb, hogy maga a relé hibásodott meg. Az idő múlásával, vagy túlfeszültség hatására az alkatrészek elhasználódhatnak, ami a működésképtelenséghez vezet. Ilyenkor kizárólag szakember cserélheti ki a relét.
Egy másik gyakori ok a helytelen bekötés. Ha az ÉV relét nem megfelelően kötötték be a hálózatba, akkor nem fog megfelelően működni, függetlenül attól, hogy egyébként a relé maga jó állapotban van-e. Ezt is mindenképpen villanyszerelőnek kell ellenőriznie és javítania.
Előfordulhat az is, hogy a hálózatban van egy hiba, ami nem éri el a kioldási küszöböt. Például egy szigetelési hiba a vezetékekben, ami enyhe szivárgó áramot okoz. Ez nem elég ahhoz, hogy az ÉV relé leoldjon, de hosszú távon veszélyes lehet, és jelezheti a relé potenciális hibáját is.
Néha a tesztgomb sem működik. Az ÉV reléken van egy tesztgomb, amivel rendszeresen ellenőrizni kell a működését. Ha a tesztgomb megnyomásakor sem old le a relé, az szinte biztosan a relé meghibásodását jelzi.
A legfontosabb, hogy ha az ÉV relé nem old le, azonnal fordulj szakemberhez! Ne próbáld meg saját kezűleg megjavítani, mert ez életveszélyes lehet!
Mit tehetsz a probléma megelőzésére?
- Rendszeresen ellenőrizd az ÉV relé működését a tesztgombbal.
- Bízz meg szakembert a hálózat rendszeres felülvizsgálatával.
- Viharok után ellenőrizd az ÉV relé működését, mert a villámcsapás károsíthatja.
Ne feledd, az ÉV relé az egyik legfontosabb biztonsági berendezés az otthonodban. A meghibásodása esetén azonnal intézkedj!
Az ÉV relé feleslegesen old le: Mi okozhatja és hogyan hárítható el?
Az életvédelmi relé (ÉV relé) életmentő szerepet tölt be otthonunkban, de mi van akkor, ha feleslegesen old le? Ez rendkívül bosszantó és aggasztó is lehet, hiszen a valódi vészhelyzetek elhárítását is megakadályozhatja. Számos oka lehet a hibás működésnek.
Az egyik leggyakoribb ok a szigetelési hiba valamelyik elektromos berendezésben. Ez lehet egy elöregedett vezeték, egy sérült fűtőbetét a mosógépben vagy a vízforralóban, de akár egy nedvesedő konnektor is. Ezekben az esetekben kismértékű szivárgó áram keletkezik, ami az ÉV relé érzékenységétől függően, leoldást eredményezhet.
Másik gyakori ok a zavaróáramok jelenléte a hálózatban. Ezeket pl. kapcsolóüzemű tápegységek (számítógép, TV, LED lámpák) okozhatják, amelyek a hálózatba „visszatermelnek” bizonyos frekvenciákat. Ezek az áramok összeadódhatnak, és elérhetik azt a küszöbértéket, ami az ÉV relé leoldásához vezet.
Ezen kívül, a villámcsapás közeli hatása is okozhat hirtelen feszültségemelkedést, ami az ÉV relé leoldását eredményezi. Ez általában rövid ideig tartó jelenség.
A hibaelhárítás során első lépésként próbáljuk meg azonosítani, hogy melyik készülék bekapcsolásakor következik be a leoldás. Ha sikerül behatárolni a problémás eszközt, akkor azt azonnal húzzuk ki a konnektorból, és vizsgáltassuk meg szakemberrel!
Ha nem sikerül behatárolni a hibás készüléket, akkor érdemes szakemberhez fordulni, aki műszeres mérésekkel meg tudja állapítani a szivárgó áramok forrását. A hiba elhárítása után, javasolt az ÉV relé tesztelése a tesztgomb segítségével, hogy megbizonyosodjunk a helyes működésről.
Az ÉV relé és a túlfeszültség-védelem kapcsolata
Az ÉV (életvédelmi) relé és a túlfeszültség-védelem két különálló, de egymást kiegészítő biztonsági berendezés. Az ÉV relé a szivárgó áramot érzékeli és azonnal lekapcsolja az áramot, ezzel védve az embereket az áramütéstől. A túlfeszültség-védelem ezzel szemben az elektromos hálózatban hirtelen fellépő feszültséglökések ellen nyújt védelmet, amelyek károsíthatják az elektronikus berendezéseket.
Bár az ÉV relé nem véd a túlfeszültség ellen, a kettő együtt alkalmazva átfogóbb védelmet biztosít. Egy túlfeszültség-védő eszköz megóvja a készülékeket a meghibásodástól, míg az ÉV relé az esetleges hibás működésből adódó áramütés veszélyét hárítja el.
Az ÉV relé és a túlfeszültség-védelem együttes alkalmazása minimalizálja az elektromos balesetek és a berendezések károsodásának kockázatát.
Például, egy villámcsapás okozhat túlfeszültséget, ami tönkreteheti a számítógépet. Ha a meghibásodott számítógép házán szivárgó áram jelenik meg, az ÉV relé lekapcsolja az áramot, megelőzve ezzel az áramütést. Tehát, míg a túlfeszültség-védő a közvetlen károsodást akadályozza meg, az ÉV relé a következményes veszélyektől véd.
ÉV relé és a villámvédelem: Mit kell tudni?
Bár az ÉV relé (életvédelmi relé) alapvetően a közvetlen áramütés ellen véd, fontos megérteni, hogy a villámvédelem nem a hatáskörébe tartozik. A villámcsapás okozta túlfeszültségek ugyanis sokkal nagyobbak és gyorsabbak, mint amire egy ÉV relé reagálni tud.
A villámcsapás következtében hirtelen megnövekvő feszültség károsíthatja az elektromos berendezéseket, sőt tüzet is okozhat. Ezért a hatékony villámvédelemhez külön eszközökre van szükség, mint például a túlfeszültség-levezetők.
Az ÉV relé nem helyettesíti a villámvédelmi rendszert, és fordítva. Mindkettő más-más jellegű veszélyek ellen nyújt védelmet.
Fontos, hogy otthonunkban mindkét védelmi rendszer meglegyen: az ÉV relé az áramütés, a túlfeszültség-levezők pedig a villámcsapás okozta károk ellen védenek. A komplex védelem érdekében érdemes szakemberrel konzultálni a megfelelő rendszerek kiépítéséről.
Ne feledjük, a villámvédelem egy komplex rendszer része, ami magában foglalja a külső és belső villámvédelmet is. Az ÉV relé a belső védelem egy fontos eleme, de a villám okozta túlfeszültségekkel szemben önmagában nem nyújt elegendő védelmet.
Az ÉV relé jogszabályi háttere és a szabványok Magyarországon
Magyarországon az életvédelmi relék (ÉV relé) alkalmazását számos jogszabály és szabvány írja elő, biztosítva ezzel az elektromos biztonságot az otthonokban és más épületekben. A villamos biztonságról szóló törvények és a kapcsolódó rendeletek egyértelműen meghatározzák, hogy hol és milyen körülmények között kötelező az ÉV relék használata.
A MSZ EN 61008 és MSZ EN 61009 szabványok az ÉV relék gyártására, tesztelésére és teljesítményére vonatkozó követelményeket rögzítik. Ezek a szabványok biztosítják, hogy a forgalomba kerülő eszközök megfeleljenek a szigorú biztonsági előírásoknak, és megbízhatóan működjenek áramütés esetén.
A legfontosabb, hogy az új építésű ingatlanoknál, valamint a felújítások során az elektromos hálózat korszerűsítésekor kötelező az ÉV relé beépítése a megfelelő áramkörökbe.
A rendszeres ellenőrzés és karbantartás is elengedhetetlen. A NKM Áramszolgáltató által is ajánlott, hogy szakember rendszeresen vizsgálja felül az ÉV relé működését, tesztelve a lekapcsolási időt és az érzékenységet. Ez a megelőző karbantartás segít abban, hogy az eszköz hosszú távon is hatékonyan védje az életünket.
A szabványok folyamatosan fejlődnek és frissülnek, ezért fontos, hogy a villanyszerelők és a lakástulajdonosok is naprakészek legyenek a legújabb előírásokkal kapcsolatban. Ez biztosítja, hogy az elektromos rendszerek mindig a legmagasabb szintű biztonságot nyújtsák.
ÉV relé kontra kismegszakító: Mi a különbség és miért van szükség mindkettőre?
Sokan összekeverik az életvédelmi relét (ÉV relé) a kismegszakítóval, pedig alapvető különbségek vannak a működésükben és a védelmi funkciójukban is. A kismegszakító túlterhelés és rövidzárlat esetén védi a vezetéket és a készülékeket a tűztől, azaz a hálózatot védi. Az ÉV relé viszont az emberi élet védelmére hivatott.
A kismegszakító a túláramot érzékeli, és lekapcsol, ha a hálózaton átfolyó áram meghalad egy bizonyos értéket. Az ÉV relé ezzel szemben az áramkülönbséget figyeli. Ha a bemenő és kimenő áram között eltérés van (pl. valaki megérint egy hibás készüléket, és az áram a föld felé folyik), azonnal lekapcsol, megakadályozva az áramütést.
Az ÉV relé tehát nem helyettesíti a kismegszakítót, hanem kiegészíti azt. Mindkettőre szükség van a teljes körű védelemhez: a kismegszakító a hálózatot, az ÉV relé pedig az embereket védi.
Gondoljunk bele: egy hibás mosógép zárlata esetén a kismegszakító lekapcsol, de ha valaki éppen megérinti a mosógépet, az áramütést nem tudja megakadályozni. Itt lép be az ÉV relé, ami érzékeli a szivárgó áramot és azonnal lekapcsol, megmentve az ember életét.
Összefoglalva, a kismegszakító és az ÉV relé két különböző, de egymást kiegészítő védelmi eszköz. Mindkettő elengedhetetlen az otthonunkban a biztonságos elektromos hálózat kialakításához.
Energiatakarékosság és az ÉV relé: Van-e összefüggés?
Az életvédelmi relé, más néven áram-védőkapcsoló (ÉV relé) elsődleges célja az élet védelme áramütés ellen, nem pedig az energiatakarékosság. Azonban közvetett módon mégis van némi összefüggés.
Egy hibás elektromos berendezés, ami szivárgó áramot okoz (például egy sérült szigetelésű mosógép), fogyasztja az energiát anélkül, hogy a rendeltetésszerű funkcióját ellátta volna. Ezt a felesleges energiafogyasztást az ÉV relé érzékeli, és lekapcsolja az áramkört, megszüntetve ezzel a pazarlást.
Tehát, bár az ÉV relé nem csökkenti közvetlenül az energiafogyasztást, a hibás berendezések által okozott rejtett energiaveszteséget képes megszüntetni. Ezzel a módszerrel közvetve hozzájárulhat az energiatakarékossághoz.
Az ÉV relé nem az energiatakarékosság eszköze, hanem az áramütés elleni védelemé, de a hibás berendezések által okozott szivárgó áram megszüntetésével csökkentheti a felesleges energiafogyasztást.
Fontos megjegyezni, hogy az energiatakarékossághoz más módszereket is alkalmaznunk kell, mint például energiatakarékos izzók használata, a berendezések tudatos használata és a szigetelés javítása.
