Az automatizálás világában a relék, különösen az időrelék, központi szerepet töltenek be. Ezek az eszközök teszik lehetővé, hogy egy rendszer bizonyos műveleteket késleltetve, vagy meghatározott időtartam után hajtson végre. Gondoljunk csak egy futószalagra, ahol a termékeknek meghatározott ideig kell egy bizonyos helyen tartózkodniuk, mielőtt továbbhaladnának, vagy egy öntözőrendszerre, amely csak bizonyos napszakokban kapcsol be.
A relék lényegében kapcsolók, amelyeket elektromágneses úton vezérelnek. Az időrelék ezt a funkcionalitást egészítik ki az időzítéssel. Különféle típusai léteznek, mint például a késleltetett behúzású (on-delay) és a késleltetett elengedésű (off-delay) relék, amelyek mindegyike más-más automatizálási feladatra ideális.
A relék nélkülözhetetlenek az automatizálásban, mert lehetővé teszik a precíz időzítést és a komplex folyamatok összehangolását, minimálisra csökkentve az emberi beavatkozást.
Az időrelék alkalmazása rendkívül széleskörű. A gyártósoroktól kezdve a világításvezérlésen át a fűtési rendszerekig mindenhol megtalálhatók. Segítségükkel növelhető a hatékonyság, csökkenthető az energiafogyasztás és javítható a biztonság.
Például, egy on-delay relé egy gomb megnyomása után csak egy beállított időtartam eltelte után kapcsolja be a hozzá kapcsolt berendezést. Ezzel elkerülhető, hogy egy rendszer túl gyorsan induljon el, vagy hogy több berendezés egyszerre kapcsoljon be, ami túlterhelést okozhatna.
A relék alapelvei: Az elektromágneses működés magyarázata
Az év reléinek működése, különösen időzítési és automatizálási képességeik, szorosan összefügg az elektromágneses elveken alapuló működésükkel. A relé alapvetően egy elektromágnesesen vezérelt kapcsoló. Ez azt jelenti, hogy egy viszonylag kis áramkör segítségével vezérelhetünk egy sokkal nagyobb teljesítményű áramkört.
A relé lelke egy tekercs, amely egy vasmag köré van tekerve. Amikor áram folyik át a tekercsen, mágneses mező jön létre. Ez a mágneses mező vonzza a relé belsejében lévő armatúrát, ami egy mozgó alkatrész. Az armatúra mozgása fizikailag megváltoztatja a relé érintkezőinek állapotát.
A reléknek általában van egy „nyugalmi” állapota (normally closed – NC) és egy „működési” állapota (normally open – NO). Amikor a tekercs nincs áram alatt, az NC érintkezők zárva vannak, azaz az áram átfolyik rajtuk. Amikor viszont a tekercs áram alá kerül, az armatúra meghúzza az érintkezőket, megszakítva az NC kapcsolatot, és zárva a NO kapcsolatot, lehetővé téve az áram folyását egy másik áramkörben.
A relé elektromágneses működésének lényege, hogy egy vezérlőáramkör mágneses mezőt hoz létre, ami mechanikai mozgást generál, ezáltal kapcsolva egy másik, akár nagyteljesítményű áramkört.
Az időzítő reléknél ez az alapelv kiegészül valamilyen időzítő mechanizmussal. Ez lehet elektronikus áramkör (például kondenzátor töltése és kisütése) vagy mechanikus megoldás (például késleltetett armatúra mozgás). Az időzítés lehetővé teszi, hogy a relé csak egy bizonyos idő elteltével kapcsoljon be vagy ki, ami elengedhetetlen az automatizált rendszerekben.
A relék megbízhatóságuk és egyszerűségük miatt széles körben használatosak az iparban, az autóiparban és a háztartási eszközökben is. Lehetővé teszik a komplex automatizálási feladatok megvalósítását anélkül, hogy bonyolult elektronikus áramkörökre lenne szükség.
A relék főbb típusai: Elektromechanikus, szilárdtest és reed relék összehasonlítása
A relék világa sokszínű, és a feladathoz leginkább illő típus kiválasztása kulcsfontosságú. Három fő típust különböztetünk meg: az elektromechanikus reléket (EMR), a szilárdtest reléket (SSR) és a reed reléket.
Elektromechanikus relék (EMR): Ezek a relék a klasszikus megoldást képviselik. Működésük azon alapul, hogy egy elektromágnes vonzza a relé mozgó alkatrészét, ami mechanikusan kapcsolja a kontaktusokat. Előnyük a viszonylag alacsony költség, a magas kapcsolási áram tűrése és a jó szigetelés a bemenet és a kimenet között. Ugyanakkor hátrányuk a lassabb kapcsolási sebesség, a kopás, ami a mechanikus alkatrészek mozgásából adódik, és az ebből következő rövidebb élettartam, valamint a kapcsoláskor keletkező zaj.
Szilárdtest relék (SSR): Az SSR relékben nincsenek mozgó alkatrészek. A kapcsolást félvezető eszközök (pl. triakok, MOSFET-ek) végzik. Ez a megoldás gyors kapcsolási sebességet, hosszú élettartamot és csendes működést biztosít. Hátrányuk viszont a magasabb költség, a nagyobb hőtermelés (ami hűtést igényelhet), és a kisebb kapcsolási áram tűrése az EMR-ekhez képest. Fontos továbbá figyelembe venni, hogy az SSR reléknél előfordulhat egy kis szivárgási áram kikapcsolt állapotban is.
Reed relék: A reed relék egy speciális típust képviselnek. Működésük azon alapul, hogy egy üvegcsőben elhelyezett, mágnesesen lágy fémlemezkék (reed kapcsolók) egy tekercs hatására összekapcsolódnak. Előnyük a kis méret, a gyors kapcsolási sebesség és a hosszú élettartam. Ugyanakkor hátrányuk a kisebb kapcsolási áram tűrése és a nagyobb érzékenység a külső mágneses terekre. Gyakran használják őket alacsony energiaigényű alkalmazásokban, például mérőműszerekben és kommunikációs eszközökben.
A relé típusának megválasztásakor a legfontosabb szempontok a kapcsolási frekvencia, a kapcsolási áram, a környezeti feltételek (pl. hőmérséklet, páratartalom), a költség és az élettartam elvárásai.
Összefoglalva, az EMR relék a klasszikus és költséghatékony megoldást jelentik, az SSR relék a gyors és csendes működést, a reed relék pedig a kis méretet és a hosszú élettartamot kínálják. A megfelelő relé kiválasztása az adott alkalmazás egyedi igényeitől függ.

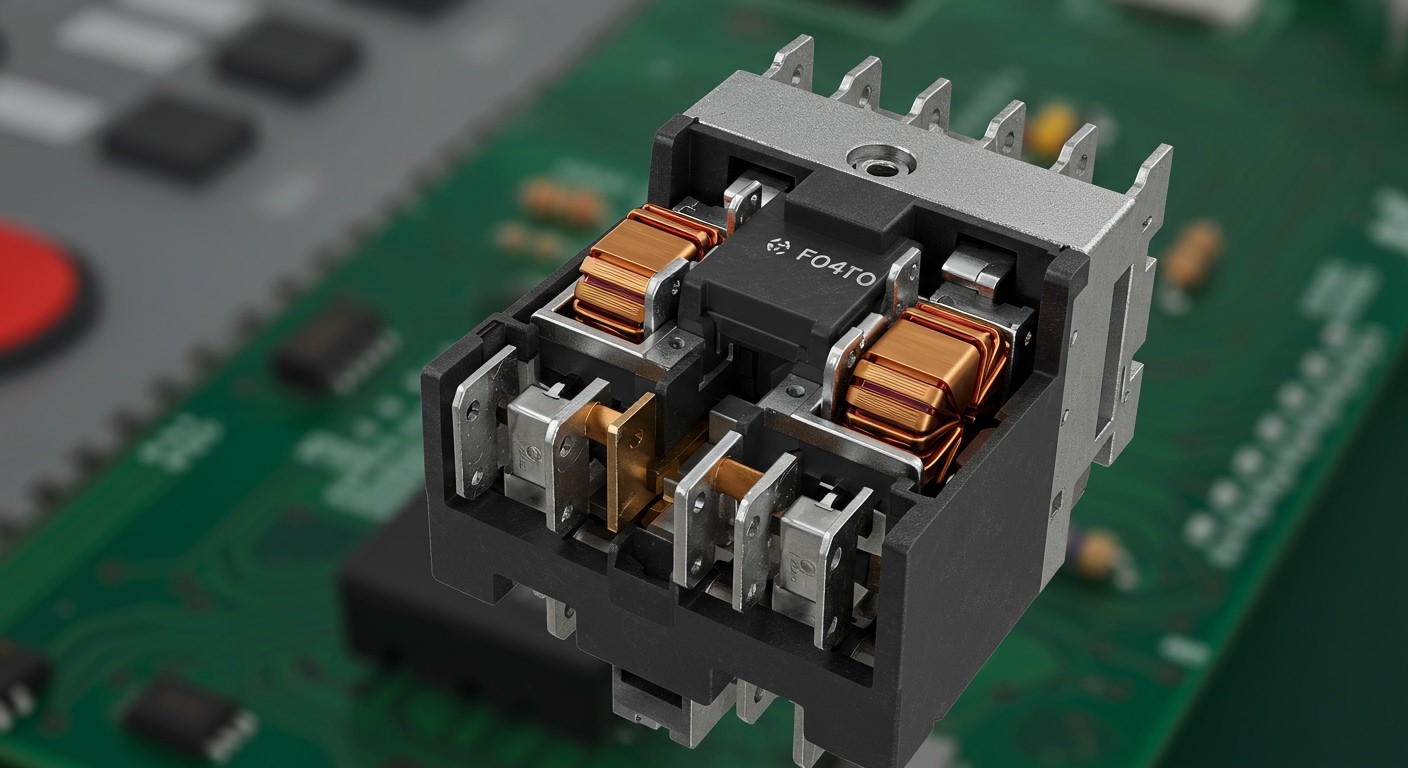

Elektromechanikus relék: Felépítés, működés és alkalmazási területek
Az elektromechanikus relék képezik az időzítés és automatizálás alapjait, különösen a régebbi, de még ma is elterjedt rendszerekben. Működésük egyszerű, de hatékony: egy elektromágnes segítségével mechanikusan mozgatnak érintkezőket, ezáltal kapcsolva vagy bontva elektromos áramköröket. Felépítésük lényegében egy tekercsből, egy armatúrából (mágneses mag), és érintkezőkből áll. Amikor a tekercs áram alá kerül, mágneses mezőt hoz létre, ami vonzza az armatúrát. Az armatúra mozgása kapcsolja az érintkezőket.
Az érintkezők típusai (NO – Normally Open, NC – Normally Closed, COM – Common) meghatározzák, hogy a relé alapállapotban nyitott vagy zárt áramkört hoz létre. Az időzítő reléknél ez a kapcsolás késleltetve történik, ami az időzítési funkció alapja.
Alkalmazási területeik rendkívül széleskörűek. A gyártósorokon a folyamatok szekvenciális vezérlésében, a közlekedésben a vasúti jelzőberendezésekben, a háztartási gépekben a mosógépek és hűtőszekrények vezérlésében, valamint a védelmi rendszerekben a túláram vagy feszültség elleni védelemben játszanak kulcsszerepet. Például egy egyszerű időzítő relé a mosógépben szabályozza a mosási, öblítési és centrifugálási ciklusok időtartamát.
Az elektromechanikus relék legfontosabb tulajdonsága, hogy galvanikusan leválasztják a vezérlő áramkört a kapcsolt áramkörről, ami növeli a biztonságot és a zajvédelmet.
Bár a szilárdtest relék (SSR) és a mikrovezérlők egyre inkább felváltják őket, az elektromechanikus relék továbbra is népszerűek alacsony költségük, egyszerű karbantartásuk és nagy áramterhelhetőségük miatt. Fontos megjegyezni, hogy az élettartamuk korlátozottabb a mechanikai kopás miatt, és a kapcsolási sebességük is alacsonyabb, mint a szilárdtest reléké.
Összességében az elektromechanikus relék az időzítés és automatizálás megbízható, bár kevésbé kifinomult eszközei, amelyek számos területen bizonyították létjogosultságukat.
Szilárdtest relék (SSR): Előnyök, hátrányok és a hagyományos relékhez viszonyított különbségek
A szilárdtest relék (SSR-ek) a hagyományos, elektromechanikus relék (EMR-ek) modern alternatívái, amelyek az időzítés és automatizálás területén egyre nagyobb teret hódítanak. Míg az EMR-ek mozgó alkatrészekkel, mechanikus kapcsolással működnek, az SSR-ek félvezető technológiát használnak a terhelés vezérlésére.
Előnyök: Az SSR-ek egyik legnagyobb előnye a hosszabb élettartam. Mivel nincsenek mozgó alkatrészek, kevésbé hajlamosak a kopásra és a mechanikai meghibásodásra. Emellett gyorsabb kapcsolási sebességgel rendelkeznek, ami kritikus lehet bizonyos alkalmazásokban. Az SSR-ek zajmentesen működnek, és ellenállóbbak a rázkódással és a vibrációval szemben. Továbbá, az SSR-ek vezérléséhez gyakran alacsonyabb feszültség és áram szükséges, ami megkönnyíti a digitális áramkörökkel való integrációt.
Hátrányok: Az SSR-eknek azonban vannak hátrányai is. Általában drágábbak, mint az EMR-ek. Emellett nagyobb feszültségesést okozhatnak a bekapcsolt állapotban, ami csökkentheti a hatékonyságot. Az SSR-ek hőtermelése is jelentős lehet, különösen nagy áramok esetén, ami hűtést igényelhet. Végül, az SSR-ek nem alkalmasak minden alkalmazásra. Például, az SSR-ek általában nem tudnak olyan nagy áramokat kapcsolni, mint az EMR-ek, és kevésbé hatékonyak egyenáramú terhelések kapcsolásában.
A hagyományos relékkel összehasonlítva a legfontosabb különbség a működési elvben rejlik. Az EMR-ek tekercs segítségével mozgatnak egy mechanikus kontaktust, míg az SSR-ek félvezető eszközöket (például triakot, MOSFET-et) használnak a kapcsoláshoz. Ez a különbség jelentősen befolyásolja a relék teljesítményét és alkalmazhatóságát.
Az SSR-ek a modern automatizálási rendszerek kulcsfontosságú elemei, amelyek a gyorsaság, a megbízhatóság és a csendes működés követelményeinek felelnek meg, bár a magasabb költség és a hőtermelés komoly tervezési szempontokat vet fel.
Például, egy ipari robotkar vezérlésében az SSR-ek gyors kapcsolási sebessége lehetővé teszi a precíz mozgást. Egy fűtési rendszerben pedig a zajmentes működés és a hosszú élettartam biztosítja a komfortot és a megbízhatóságot. Azonban egy nagy teljesítményű motor vezérléséhez, ahol magas áramok kapcsolása szükséges, az EMR továbbra is jobb választás lehet.
Reed relék: Működési elv, speciális tulajdonságok és felhasználási példák
A reed relék a relék világának különleges képviselői, melyek a hagyományos elektromechanikus reléktől eltérő működési elvvel és tulajdonságokkal rendelkeznek. Lényegük egy hermetikusan zárt üvegcsőbe (reed kapszula) zárt két vagy több ferromágneses anyagból készült, rugalmas érintkező. Ezek az érintkezők alaphelyzetben vagy érintkeznek egymással (NO – Normally Open), vagy el vannak választva (NC – Normally Closed).
A működés alapja, hogy a reed kapszula köré tekert tekercsbe áramot vezetve mágneses teret hozunk létre. Ez a mágneses tér vonzza vagy taszítja az érintkezőket, így zárva vagy nyitva az áramkört. Az áram kiiktatásával a rugalmas érintkezők visszatérnek alaphelyzetükbe.
A reed relék speciális tulajdonságai közé tartozik a rendkívül gyors kapcsolási idő (akár milliszekundum alatti), a hosszú élettartam (milliók vagy akár milliárdok kapcsolása), a kicsi méret és a hermetikus zárás, ami védelmet nyújt a környezeti hatásokkal szemben (por, pára, gázok).
A reed relék egyik legfontosabb előnye a nagyfeszültségű és kisáramú áramkörök kapcsolására való alkalmasságuk, valamint az, hogy a hermetikus zárás miatt különösen megbízhatóak és hosszú élettartamúak.
Számos területen alkalmazzák őket. Például:
- Orvosi berendezésekben, ahol a megbízhatóság és a kis méret kritikus fontosságú.
- Teszt- és mérőműszerekben, a gyors kapcsolási idő és a pontos kapcsolás miatt.
- Biztonsági rendszerekben, ahol a hosszú élettartam és a tamper-proof kialakítás előnyös.
- Autóiparban, szenzorokban és vezérlő rendszerekben.
- Telekommunikációs eszközökben, például telefonközpontokban.
Bár a reed relék számos előnnyel rendelkeznek, hátrányuk lehet a korlátozott áramterhelhetőség és a mágneses térre való érzékenység. Ennek ellenére, a megfelelő alkalmazási területen kiemelkedő teljesítményt nyújtanak, és fontos szerepet töltenek be az automatizálási és időzítési rendszerekben.
Időzítő relék: A késleltetés szerepe és típusai
Az időzítő relék, más néven késleltető relék, az automatizálási rendszerek kulcsfontosságú elemei. A késleltetés a legfontosabb funkciójuk, lehetővé téve az áramkörök működésének időzített szabályozását. Ez azt jelenti, hogy a relé egy bemeneti jelre reagálva nem azonnal kapcsol, hanem egy előre beállított időtartam után.
A késleltetés szerepe rendkívül sokrétű. Használhatók például gépek fokozatos indítására, elkerülve a hirtelen áramlökést, vagy biztonsági rendszerekben, ahol egy riasztás csak bizonyos idő elteltével aktiválódik. Az időzítő relék alkalmazása elengedhetetlen a folyamatok szekvenciális vezérléséhez is, ahol a műveletek meghatározott sorrendben és időzítéssel kell, hogy végbemenjenek.
Az időzítő reléknek számos típusa létezik, a késleltetés módja és a működési elv alapján csoportosítva:
- Bekapcsoláskor késleltető (On-Delay) relék: Ezek a relék csak a bemeneti jel megjelenése után, egy beállított idő elteltével kapcsolnak. A bemeneti jel megszűnésekor azonnal kikapcsolnak.
- Kikapcsoláskor késleltető (Off-Delay) relék: Ezek a relék a bemeneti jel megszűnése után, egy beállított idő elteltével kapcsolnak ki. A bemeneti jel megjelenésekor azonnal bekapcsolnak.
- Impulzusrelék: Ezek a relék egy rövid bemeneti impulzusra kapcsolnak be, majd egy beállított idő elteltével automatikusan kikapcsolnak.
- Csillag-delta indító relék: Ezek a speciális relék motorok indításához használatosak, a csillag kapcsolásról a delta kapcsolásra történő átkapcsolást időzítve.
Az időzítő relék kiválasztásakor figyelembe kell venni a szükséges késleltetési időtartományt, a bemeneti feszültséget, a terhelhetőséget és a környezeti feltételeket.
A késleltetés megvalósítására különböző technológiákat alkalmaznak, például elektronikus áramköröket (RC áramkörök, mikroprocesszorok), pneumatikus vagy mechanikus megoldásokat. Az elektronikus relék általában pontosabbak és rugalmasabbak, míg a pneumatikus és mechanikus relék robusztusabbak lehetnek bizonyos alkalmazásokban.
Az időzítő relék működési módjai: Bekapcsolási és kikapcsolási késleltetés, impulzusgenerálás
Az időzítő relék sokoldalúságát a különböző működési módjaik adják, melyek lehetővé teszik az időzített automatizálást számos területen. A három leggyakoribb működési mód a bekapcsolási késleltetés, a kikapcsolási késleltetés és az impulzusgenerálás.
Bekapcsolási késleltetés (On-Delay) esetén a relé csak egy előre beállított idő elteltével kapcsol be, miután megkapta a vezérlőjelet. Ez azt jelenti, hogy a bemeneti jel megjelenése után a kimenet csak az időzítés lejárta után aktiválódik. Tipikus alkalmazása például gépek fokozatos indítása, ahol a motorok nem egyszerre indulnak el, elkerülve a hálózati túlterhelést.
Kikapcsolási késleltetés (Off-Delay) ezzel szemben a vezérlőjel megszűnése után tartja aktívan a kimenetet egy beállított ideig. Amikor a bemeneti jel megszűnik, az időzítés elindul, és a relé csak az időzítés lejárta után kapcsol ki. Ez a működési mód hasznos például szellőztető rendszerekben, ahol a ventilátor még egy ideig működik a világítás lekapcsolása után.
Az impulzusgenerálás (Single Shot) egy olyan működési mód, ahol a relé a bemeneti jel hatására egy előre beállított ideig tartó impulzust generál a kimenetén, függetlenül a bemeneti jel hosszától. Ez azt jelenti, hogy egy rövid bemeneti jel is elegendő egy hosszabb kimeneti impulzus létrehozásához.
Az impulzusgenerálás kiválóan alkalmazható rövid jelek meghosszabbítására, vagy például számláló rendszerekben, ahol minden egyes bemeneti impulzus egy meghatározott ideig tartó kimeneti jelet eredményez.
Ezek a működési módok – bekapcsolási és kikapcsolási késleltetés, valamint impulzusgenerálás – teszik az időzítő reléket nélkülözhetetlen elemekké az automatizálási rendszerekben, lehetővé téve a precíz időzítést és vezérlést.
Relé kiválasztási szempontok: Feszültség, áramerősség, terhelés és környezeti tényezők
A relé kiválasztása során számos tényezőt kell figyelembe venni, hogy a rendszer megbízhatóan és biztonságosan működjön. A legfontosabbak a feszültség, az áramerősség, a terhelés típusa és a környezeti tényezők.
A feszültség szempontjából elengedhetetlen, hogy a relé tekercsének névleges feszültsége megfeleljen a rendelkezésre álló tápfeszültségnek. Alacsonyabb feszültség nem fogja behúzni a relét, míg a magasabb feszültség a tekercs károsodásához vezethet. Ellenőrizni kell a relé maximális kapcsolási feszültségét is, ami a relé által kapcsolható áramkör feszültségének felső határa.
Az áramerősség legalább ennyire kritikus. A relé érintkezőinek névleges áramerőssége azt mutatja meg, hogy mekkora áramot képesek biztonságosan kapcsolni. Ha a terhelés által felvett áram meghaladja ezt az értéket, az érintkezők túlmelegedhetnek, összeéghetnek, és a relé meghibásodhat. Fontos figyelembe venni a becsapási áramot is, ami induktív terheléseknél (pl. motorok) a bekapcsolás pillanatában jelentősen magasabb lehet a névleges áramnál.
A terhelés típusa (rezisztív, induktív, kapacitív) szintén befolyásolja a relé kiválasztását. Induktív terhelések esetén szikraoltó áramkörre lehet szükség az érintkezők élettartamának meghosszabbításához. A kapacitív terhelések hirtelen áramlöketet okozhatnak, ami szintén károsíthatja az érintkezőket.
A relé kiválasztásának legfontosabb alapelve, hogy a relé minden paramétere (feszültség, áramerősség, teljesítmény) magasabb legyen a terhelés által igényelt maximális értéknél, biztonsági ráhagyással.
A környezeti tényezők, mint a hőmérséklet, páratartalom, por, és vibráció szintén fontosak. Magas hőmérséklet csökkentheti a relé élettartamát és a kapcsolási képességét. Párás környezet korróziót okozhat. Vibráció pedig a relé érintkezőinek véletlenszerű zárásához vagy nyitásához vezethet. Speciális, ipari relék léteznek, amelyek ellenállóbbak ezekkel a hatásokkal szemben.
A relék alkalmazása az ipari automatizálásban: PLC-k és relés vezérlések
Az ipari automatizálásban a relék és a PLC-k (Programozható Logikai Vezérlők) két alapvető építőelemként funkcionálnak, bár eltérő módon közelítik meg a vezérlési feladatokat. A relés vezérlések hagyományos, hardveres megoldást kínálnak. Lényegük, hogy a logikai műveleteket relék fizikai összekapcsolásával valósítják meg. Ez a módszer robusztus és jól bevált, különösen egyszerűbb, fix logikát igénylő alkalmazásokban, ahol a változtatás ritka.
Például, egy szállítószalag indítása és leállítása, vagy egy motor védelme túlterhelés esetén relés vezérléssel könnyen megvalósítható. A relék megbízhatósága, a magas feszültségű áramkörök vezérlésének képessége, és az egyszerű hibaelhárítás a relés rendszerek előnyei közé tartozik.
A PLC-k ezzel szemben szoftveres megoldást nyújtanak. Egy központi processzor futtat egy programot, amely a bemeneti jelek alapján vezérli a kimeneteket. Ez a megközelítés rendkívül rugalmas, lehetővé téve a logika könnyű módosítását a program átírásával. A PLC-k bonyolultabb vezérlési feladatokra alkalmasak, ahol a logika összetett és gyakran változik. Például, egy gyártósor vezérlése, ahol a termékek különböző útvonalakon haladnak végig, vagy egy vegyi üzem folyamatainak szabályozása.
A relés vezérlések és a PLC-k közötti választás a feladat komplexitásától, a rendszer rugalmassági igényétől, és a költségvetéstől függ.
A PLC-k további előnyei közé tartozik a fejlett diagnosztikai képességek, a hálózatba kapcsolhatóság (ami lehetővé teszi a távoli felügyeletet és vezérlést), és a programozhatóság, ami nagymértékben csökkenti a vezérlési rendszer kiépítésének és karbantartásának idejét.
Azonban a PLC-k bonyolultabbak, mint a relés rendszerek, és speciális programozási ismereteket igényelnek. Ezenkívül, a relés rendszerek általában jobban bírják a zord környezeti feltételeket, mint a PLC-k, bár ipari minőségű PLC-k már elérhetők, amelyek ellenállnak a magas hőmérsékletnek, a vibrációnak és a nedvességnek.
Végső soron, a relék és a PLC-k kiegészíthetik egymást. Egy rendszerben a kritikus, biztonsági funkciókat relékkel, míg a komplexebb vezérlési feladatokat PLC-kkel lehet megvalósítani, így a két technológia előnyeit kombinálva optimális megoldást kaphatunk.
Relék a háztartási gépekben: Hűtőszekrények, mosógépek és egyéb eszközök
A háztartási gépekben a relék kritikus szerepet töltenek be az automatizált folyamatok vezérlésében. Gondoljunk csak a hűtőszekrényre: a relé szabályozza a kompresszor működését a hőmérséklet alapján. Amikor a hőmérséklet emelkedik, a termosztát jelet küld a relének, ami bekapcsolja a kompresszort, lehűtve a belső teret. Amint a kívánt hőmérsékletet eléri, a relé kikapcsolja a kompresszort, energiát takarítva meg.
A mosógépekben a relék komplexebb feladatokat látnak el. Több relé is működik együtt a mosási ciklus különböző fázisainak vezérlésére, mint például a víz bevezetése, a fűtés, a motor forgása és a víz leeresztése. Az időzítőkkel együttműködve biztosítják a megfelelő ideig tartó és sorrendben végrehajtott műveleteket.
Egyéb eszközökben, mint például a mosogatógépek és sütők, hasonló módon működnek a relék. A biztonsági funkciókban is fontos szerepet játszanak, például a túlmelegedés elleni védelemben. A relé lekapcsolja a fűtőelemeket, ha a hőmérséklet túl magasra emelkedik, megelőzve a baleseteket és a károkat.
A háztartási gépekben található relék lényegében elektronikus kapcsolók, amelyek lehetővé teszik a kis feszültségű áramkörök számára a nagyfeszültségű áramkörök vezérlését, ezáltal biztosítva a biztonságos és automatizált működést.
A relék megbízhatósága kulcsfontosságú a háztartási gépek hosszú élettartamához és hatékony működéséhez. A rendszeres karbantartás és a hibás relék cseréje elengedhetetlen a készülékek optimális teljesítményének megőrzéséhez.
Relék az autóiparban: Indítás, világítás és egyéb rendszerek vezérlése
Az autóiparban a relék nélkülözhetetlen alkatrészek, amelyek kulcsfontosságú rendszerek vezérlését teszik lehetővé. Gondoljunk csak az indítómotorra: a gyújtáskulcs elfordításakor egy kis áram indít el egy relét, ami ezután nagy áramot kapcsol az indítómotorhoz, lehetővé téve a motor beindítását. Ez a folyamat védi a gyújtáskapcsolót a nagy áramterheléstől.
A világítás terén is hasonló a helyzet. A fényszórók, a ködlámpák és a többi világítótest is reléken keresztül kap áramot. Így a kapcsolók kisebb árammal vezérelhetők, ami növeli a rendszer megbízhatóságát és élettartamát. A relék emellett lehetővé teszik az automatikus világításvezérlést, például a nappali menetfényeket vagy a fényérzékelő által vezérelt fényszórókat.
De a relék szerepe ennél is sokrétűbb. Számos más rendszer is használja őket: ablaktörlők, elektromos ablakok, központi zár, klíma, üzemanyagpumpa és még sok más. Mindenhol, ahol egy kis árammal egy nagyobb áramot kell vezérelni, ott a relé a megoldás.
A relék tehát az autóiparban az elektromos rendszerek megbízható és biztonságos vezérlésének alapkövei, lehetővé téve a komplex funkciók automatizálását és a járművezérlés optimalizálását.
A modern autókban a relék gyakran a központi elektronikus vezérlőegység (ECU) irányítása alatt működnek, ami tovább növeli a rendszerek intelligenciáját és hatékonyságát. Például az ABS (blokkolásgátló fékrendszer) vagy az ESP (elektronikus stabilitásprogram) is reléket használ a fékek vezérléséhez.
A relék karbantartása és hibaelhárítása: Gyakori problémák és megoldások
Az év relék, bár megbízható eszközök, idővel karbantartást igényelnek a hibátlan működés érdekében. A leggyakoribb problémák közé tartozik a kontaktusok oxidációja, a tekercs meghibásodása, illetve a mechanikai kopás.
- Kontaktus oxidáció: Ez az egyik leggyakoribb probléma. A levegőben lévő szennyeződések és a nedvesség hatására a relé kontaktusai oxidálódhatnak, ami rontja a vezetőképességet. Megoldás lehet a kontaktusok tisztítása speciális kontaktustisztító spray-vel, vagy a relé cseréje.
- Tekercs meghibásodása: A tekercs átégése vagy zárlata a relé működésképtelenségéhez vezet. Ezt multiméterrel ellenőrizhetjük a tekercs ellenállásának mérésével. Ha az ellenállás végtelen vagy nulla, a tekercs hibás.
- Mechanikai kopás: A gyakori kapcsolgatás következtében a relé mozgó alkatrészei elkophatnak, ami pontatlan működést vagy beragadást okozhat.
A hibaelhárítás során fontos a rendszeres ellenőrzés. Vizsgáljuk meg a relé külső állapotát, keressünk repedéseket, deformációkat. Ellenőrizzük a vezetékezést, a csatlakozások szilárdságát.
A hibás működés okainak feltárásához használjunk multimétert a feszültségek és áramok mérésére. Győződjünk meg arról, hogy a relé tekercsére a megfelelő feszültség jut-e.
A megelőzés érdekében javasolt a reléket tiszta, száraz környezetben tárolni és üzemeltetni. A rendszeres karbantartás, beleértve a kontaktusok tisztítását és a vezetékezés ellenőrzését, jelentősen meghosszabbíthatja a relék élettartamát.
Ha a relé hibás, és nem javítható, cseréljük ki egy azonos típusú vagy kompatibilis relére. A cserénél ügyeljünk a polaritásra (ha van) és a megfelelő bekötésre.
Fontos! A relék karbantartását és javítását mindig áramtalanított állapotban végezzük a balesetek elkerülése érdekében!
A relék jövője: Miniatürizálás, intelligens relék és a IoT integráció
A relék jövője izgalmas irányokba mutat. A miniatürizálás egyre nagyobb teret hódít, lehetővé téve a relék integrálását még kisebb és komplexebb eszközökbe is. Ez különösen fontos a hordozható elektronikában és az orvosi eszközökben.
Az intelligens relék megjelenése forradalmasítja az automatizálást. Ezek a relék beépített mikroprocesszorokkal rendelkeznek, amelyek lehetővé teszik a komplex logikai műveletek végrehajtását és a hálózati kommunikációt. Ezáltal valós időben képesek reagálni a változó körülményekre, optimalizálva a rendszerek működését.
Az IoT integráció a relék egyik legfontosabb jövőbeli iránya. A relék képesek lesznek kommunikálni más IoT eszközökkel és felhőalapú platformokkal, lehetővé téve a távoli vezérlést, a monitorozást és az adatelemzést.
Ez a fejlődés új lehetőségeket nyit meg az ipari automatizálás, az okosotthonok és a közlekedés területén. Képzeljük el, hogy a fűtésrendszerünk automatikusan alkalmazkodik az időjárás-előrejelzéshez, vagy hogy a gyári gépek prediktív karbantartást végeznek a relék által gyűjtött adatok alapján. A jövő reléi nem csupán egyszerű kapcsolók lesznek, hanem az intelligens rendszerek alapvető építőkövei.
