A motorok a modern világ szívét képezik. Szinte minden, ami körülvesz minket, valamilyen módon függ tőlük. De hogyan is működik egy motor valójában? Ez a kérdés sokakban felmerül, és ebben a részben erre keressük a választ.
A motorok lényegében energiát alakítanak át mozgássá. Leggyakrabban valamilyen üzemanyag – benzin, dízel, gáz – kémiai energiáját alakítják át mechanikai energiává, ami aztán a kerekeket forgatja, vagy más munkát végez. Az átalakítás bonyolult folyamat, de az alapelvek viszonylag egyszerűek.
A belsőégésű motorok, melyekkel a leggyakrabban találkozunk, négy ütemben működnek: szívás, sűrítés, gyújtás (vagy robbanás) és kipufogás. Ezek az ütemek ciklikusan ismétlődnek, és a dugattyú mozgását eredményezik a hengerben.
A motorok fontossága abban rejlik, hogy lehetővé teszik számunkra a közlekedést, a termelést, és a mindennapi élet számos aspektusát. Nélkülük a modern civilizáció elképzelhetetlen lenne.
Az animáció segítségével lépésről lépésre követhetjük ezt a folyamatot, így sokkal könnyebben érthetjük meg a motor működésének minden apró részletét. A következőkben részletesen bemutatjuk az egyes ütemeket, és megvizsgáljuk, hogyan kapcsolódnak egymáshoz.
A belsőégésű motor alapelve: A négyütemű ciklus
A belsőégésű motorok szívében a négyütemű ciklus rejlik. Ez a ciklus négy egymást követő ütemből áll, melyek folyamatosan ismétlődve biztosítják a motor működését. Képzeljünk el egy dugattyút, amely egy hengerben fel-le mozog. Ez a mozgás hajtja meg a főtengelyt, ami aztán a kerekeket forgatja.
Lássuk, melyek ezek az ütemek és mi történik az egyes fázisokban:
- Szívó ütem: A dugattyú lefelé mozog a hengerben, miközben a szívószelep kinyílik. Ezzel a mozgással vákuum keletkezik a hengerben, ami beszívja az üzemanyag és levegő keverékét (vagy csak a levegőt, közvetlen befecskendezés esetén).
- Sűrítő ütem: A szívószelep bezár, és a dugattyú felfelé mozdul. Ez összenyomja a hengerbe jutott keveréket. A sűrítés növeli a keverék hőmérsékletét és nyomását, ami elengedhetetlen a hatékony égéshez. Minél nagyobb a sűrítési arány, annál hatékonyabb a motor (bizonyos határokon belül!).
- Munkaütem (Égés): Amikor a dugattyú a felső holtponton van (a legmagasabb ponton a hengerben), a gyújtógyertya szikrát ad, ami begyújtja az összenyomott üzemanyag-levegő keveréket. Az égés hirtelen megnöveli a nyomást a hengerben, ami erővel lefelé tolja a dugattyút. Ez a dugattyú mozgása végzi a munkát, ami a főtengelyt forgatja.
- Kipufogó ütem: A dugattyú ismét felfelé mozog, miközben a kipufogószelep kinyílik. Ez kilöki az égés során keletkezett füstgázokat a hengerből a kipufogórendszerbe. Amikor a dugattyú eléri a felső holtpontot, a kipufogószelep bezár, és a ciklus újra kezdődik a szívó ütemmel.
Fontos megjegyezni, hogy a szelepek (szívó és kipufogó) nyitását és zárását a vezérműtengely vezérli, amely szinkronban forog a főtengellyel. A szelepek pontos időzítése kritikus a motor hatékony működéséhez.
A négyütemű ciklus lényege, hogy a dugattyú négy mozgást végez (két fel, két le) ahhoz, hogy egy teljes munkafolyamat végbemenjen. Ez a folyamat folyamatosan ismétlődik a motor működése során.
Különböző motoroknál a négyütemű ciklus elve ugyanaz, de a részletek eltérhetnek. Például a dízelmotorok nem használnak gyújtógyertyát, hanem a levegőt sűrítik a hengerben olyan mértékben, hogy az üzemanyag befecskendezésekor az magától begyullad.
Érdemes megfigyelni egy animációt a négyütemű ciklus működéséről, hogy még jobban el lehessen képzelni a folyamatot. Az animáció segít megérteni a dugattyú, a szelepek és a főtengely összetett mozgását és egymásra hatását. A megfelelő ütemezés és a pontos alkatrész-mozgás garantálja a motor hatékony és megbízható működését.
Szívás üteme: A levegő és üzemanyag keverék bejutása a hengerbe
A szívás üteme a belsőégésű motor működésének első fázisa. Ez a pillanat, amikor a motor „lélegzetet vesz”, hogy előkészítse a terepet a következő ütemekhez. Amikor a dugattyú lefelé mozog a hengerben, növeli a térfogatot, és ezáltal csökkenti a nyomást a henger belsejében.
Ezt a nyomáskülönbséget használja ki a motor. A szívószelep kinyílik, és mivel a hengerben alacsonyabb a nyomás, mint a környezetben, a levegő (és a benzinmotoroknál az üzemanyaggal kevert levegő) beáramlik a hengerbe. A szívószelep időzítése kulcsfontosságú. Ha túl korán nyílik, a dugattyú még felfelé mozoghat, ami csökkenti a hatékonyságot. Ha túl későn nyílik, a henger nem töltődik fel teljesen.
A modern motorokban ezt a folyamatot precízen vezérlik, gyakran változó szelepvezérléssel, ami lehetővé teszi a motor számára, hogy optimalizálja a szívást különböző fordulatszámokon és terheléseken. Ez a technológia javítja a motor hatékonyságát és teljesítményét.
A befecskendezéses motoroknál az üzemanyagot közvetlenül a szívócsatornába vagy a hengerbe fecskendezik be, míg a karburátoros motoroknál a levegő áramlása szívja magával az üzemanyagot a karburátorból.
A szívás ütemének lényege, hogy a dugattyú mozgásával létrejövő nyomáskülönbség hatására a levegő és az üzemanyag keveréke bejut a hengerbe, előkészítve a kompressziós ütemet.
Fontos megjegyezni, hogy a szívás hatékonyságát befolyásolhatja a szívócsatorna kialakítása és a szívószelep mérete is. Egy jól megtervezett szívórendszer minimalizálja az áramlási ellenállást, lehetővé téve a henger gyorsabb és hatékonyabb feltöltését.
Az animáció vizuálisan bemutatja, ahogy a dugattyú lefelé halad, a szívószelep kinyílik, és a levegő/üzemanyag keverék beáramlik a hengerbe. Figyeld meg a szelep mozgását és a dugattyú helyzetét a hengerben!
Sűrítés üteme: A keverék összenyomása és a hőmérséklet növekedése

A sűrítési ütem a motor működésének második kulcsfontosságú fázisa. Az előző ütemben, a szívási ütemben a hengerbe jutott üzemanyag-levegő keverék ebben a fázisban összenyomásra kerül. A dugattyú a henger aljáról felfelé halad, miközben a szívószelepek már bezáródtak, így a keverék nem tud távozni.
Ez az összenyomás jelentősen csökkenti a keverék térfogatát. A dugattyú mozgása egyre kisebb helyre kényszeríti a gázt, ami a nyomás drasztikus növekedéséhez vezet. Minél nagyobb a sűrítési arány (a henger térfogatának aránya a dugattyú alsó és felső holtpontjában), annál hatékonyabb a motor működése.
A sűrítés hatására a keverék hőmérséklete is jelentősen emelkedik. Ez a fizikai jelenség a gázok összenyomásának velejárója. A hőmérséklet növekedése kritikus fontosságú a következő ütemhez, a gyújtáshoz, mivel segíti a keverék öngyulladását, vagy legalábbis megkönnyíti a gyújtógyertya dolgát.
A sűrítési ütem során a dugattyú felfelé mozgásával összenyomja az üzemanyag-levegő keveréket, ami a nyomás és a hőmérséklet jelentős növekedéséhez vezet.
Fontos megjegyezni, hogy a sűrítés során végzett munka egy része a következő ütemben, a terjeszkedés során visszanyerhető. Ez az energia-visszanyerés teszi a belső égésű motort hatékonyabbá. Az animáción láthatod, hogyan zajlik ez a folyamat, és hogyan változik a nyomás és a hőmérséklet a hengerben.
A sűrítési ütem hibái, például a tömítetlenség, a kompresszió csökkenéséhez vezethetnek, ami jelentősen rontja a motor teljesítményét és hatékonyságát. Ezért fontos a motor rendszeres karbantartása és a tömítések ellenőrzése.
Munkaütem (gyújtás): A robbanás és a dugattyú mozgása
A munkaütem, más néven gyújtás, a belsőégésű motor működésének legfontosabb része. Ez az a szakasz, ahol a motor energiát termel, ami végső soron mozgásba hozza a járművet.
A sűrítési ütem végén, amikor a dugattyú a felső holtponton van és a keverék a leginkább összenyomott állapotban, a gyújtógyertya egy elektromos szikrát hoz létre. Ez a szikra begyújtja a sűrített üzemanyag-levegő keveréket.
A robbanás hihetetlenül gyorsan zajlik. A begyulladt keverék hirtelen megnövekvő hőmérséklete és nyomása hatalmas erőt fejt ki a dugattyúra. Ez az erő kényszeríti a dugattyút, hogy lefelé mozduljon a hengerben.
A dugattyú lefelé irányuló mozgása egy forgattyúson keresztül forgó mozgássá alakul át. Ez a forgó mozgás hajtja meg a jármű kerekeit.
A munkaütem során felszabaduló energia az, ami a motor teljesítményét biztosítja. A robbanás ereje közvetlenül felelős a jármű gyorsulásáért és sebességéért.
Érdemes megjegyezni, hogy a motor hatékonysága nagymértékben függ attól, hogy a gyújtás mikor történik. A gyújtás időzítése kritikus fontosságú a maximális teljesítmény eléréséhez és az üzemanyag-fogyasztás optimalizálásához. Ha a gyújtás túl korán vagy túl későn történik, az csökkentheti a motor teljesítményét és növelheti a károsanyag-kibocsátást.
Az animációban láthatod, hogy a dugattyú lefelé mozgása milyen gyors és erőteljes. Figyeld meg, hogy a forgattyús hogyan alakítja át ezt a lineáris mozgást körkörös mozgássá, ami végső soron a kerekeket hajtja meg.
Kipufogás üteme: A gázok eltávolítása a hengerből
A kipufogási ütem a belsőégésű motor működésének utolsó fázisa. Ekkor a hengerben maradt égéstermékeket, vagyis a kipufogógázokat távolítjuk el a motorból, hogy helyet csináljunk a következő ciklushoz.
Amikor a dugattyú eléri a legalsó holtpontot (AH), a kipufogószelep kinyílik. A dugattyú ezután felfelé kezd mozogni a hengerben (a felső holtpont (FH) felé). Ez a mozgás összenyomja a hengerben lévő gázokat, és kinyomja azokat a nyitott kipufogószelepen keresztül a kipufogórendszerbe.
A kipufogórendszer feladata a gázok elvezetése a motorból és a környezetbe. A kipufogórendszer része a kipufogócső, a katalizátor (mely csökkenti a károsanyag-kibocsátást), és a hangtompító.
A kipufogási ütem során a dugattyú felfelé mozog, a kipufogószelep nyitva van, és a hengerben lévő égéstermékek a kipufogórendszerbe kerülnek.
Fontos, hogy a kipufogószelep a megfelelő időben nyíljon és záródjon. Ha a szelep túl korán nyílik, a nyomás a hengerben még túl nagy lehet, ami energiaveszteséget okoz. Ha a szelep túl későn záródik, friss üzemanyag-levegő keverék is távozhat a kipufogórendszerbe.
Az animáció segít vizualizálni, hogyan mozog a dugattyú és a kipufogószelep a kipufogási ütem során. Figyelje meg, ahogy a gázok távoznak a hengerből!
A motor alkatrészei: A henger, dugattyú, hajtókar és főtengely szerepe
A motor szíve a henger, a dugattyú, a hajtókar és a főtengely szoros együttműködése. Ezek az alkatrészek alakítják át az üzemanyag elégetése során felszabaduló energiát forgó mozgássá, ami aztán a kerekeket hajtja.
A henger egy precízen megmunkált üreg, ahol az égés zajlik. A dugattyú ebben a hengerben mozog fel és le. A henger falai rendkívül fontosak a tömítettség szempontjából, hogy a robbanás ereje ne szökjön el. A henger mérete (általában a térfogata) közvetlenül befolyásolja a motor teljesítményét.
A dugattyú egy henger alakú alkatrész, ami szorosan illeszkedik a hengerbe. Fő feladata, hogy a robbanás során keletkező nyomást átalakítsa lineáris mozgássá. A dugattyú teteje (a dugattyúfej) közvetlenül érintkezik az égéstérrel. A dugattyún általában dugattyúgyűrűk találhatók, amelyek a hengerfalhoz szorulva biztosítják a tömítettséget és megakadályozzák, hogy olaj kerüljön az égéstérbe.
A hajtókar köti össze a dugattyút a főtengellyel. A dugattyú lineáris mozgását a hajtókar alakítja át forgó mozgássá. A hajtókarnak rendkívül erősnek kell lennie, mivel nagy erők hatnak rá a motor működése során. Két vége csapágyakkal van ellátva, hogy a mozgás minél súrlódásmentesebb legyen.
A motor végső célja a forgó mozgás létrehozása, és ebben kulcsszerepet játszik a főtengely. A hajtókarok a főtengelyre vannak rögzítve. Ahogy a dugattyúk a hengerekben mozognak, a hajtókarok a főtengelyt forgatják. A főtengely forgó mozgását aztán a sebességváltó továbbítja a kerekek felé. A főtengelyen ellensúlyok találhatók, amelyek a motor egyenletes járását segítik elő.
A hengerben mozgó dugattyú lineáris mozgását a hajtókar alakítja át a főtengely által forgó mozgássá, ami a motor működésének alapelve.
Képzeljünk el egy animációt, ahol látjuk, ahogy a dugattyú fel-le mozog a hengerben, a hajtókar pedig ezt a mozgást átalakítja a főtengely forgásává. Ez az egyszerű, mégis zseniális mechanizmus teszi lehetővé, hogy az üzemanyagban tárolt kémiai energiát mozgássá alakítsuk.

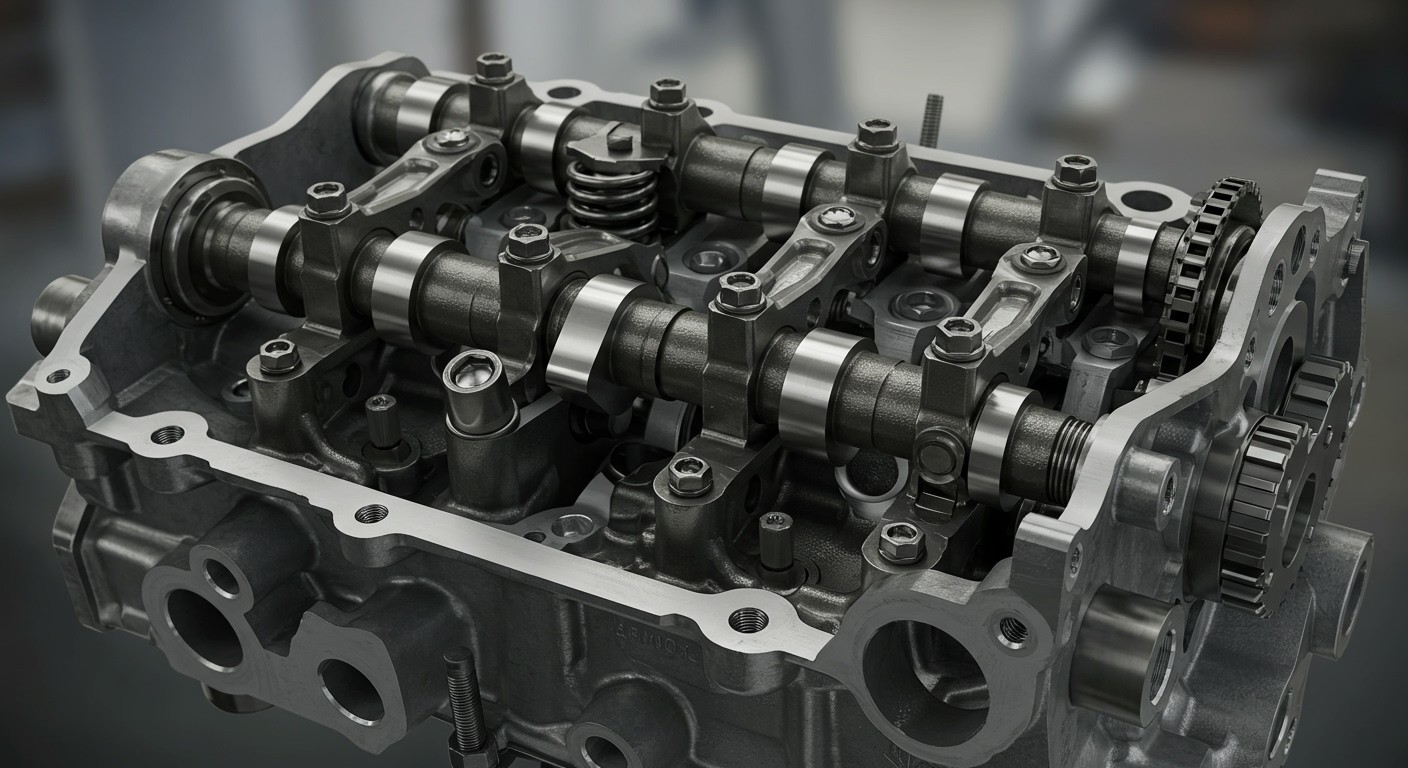

A szelepvezérlés működése: A szelepek nyitásának és zárásának időzítése

A szelepvezérlés a motor szívének ritmusa. Ez a rendszer felelős a szívószelepek és a kipufogószelepek pontos időzítéséért, biztosítva ezzel a motor hatékony működését. A szelepek nyitásának és zárásának időzítése kritikus fontosságú a megfelelő üzemanyag-levegő keverék bejuttatásához a hengerbe, valamint az égéstermékek eltávolításához.
A szelepvezérlést általában a vezérműtengely végzi, ami a főtengellyel van összekötve valamilyen áttétellel, leggyakrabban lánccal, szíjjal vagy fogaskerekekkel. A vezérműtengelyen bütykök találhatók, amelyek a tengely forgása közben lenyomják a szelepeket, ezáltal nyitva azokat. A bütykök alakja és elhelyezkedése határozza meg a szelepek nyitásának mértékét (emelés) és időtartamát (nyitvatartási idő).
A szelepek visszazárását szeleprugók biztosítják. Amikor a bütyök elfordul, a rugó visszatolja a szelepet a zárt helyzetbe, ezzel lezárva a henger égésterét.
A szelepvezérlés legfontosabb feladata a szelepek pontos időzítése, melynek köszönhetően a motor a legnagyobb hatásfokkal tud működni a különböző fordulatszámokon.
A szelepvezérlés időzítésének beállításával (vezérlésállítás) befolyásolhatjuk a motor karakterisztikáját. Például, a korai szívószelep nyitás javíthatja a motor teljesítményét magasabb fordulatszámokon, míg a késői kipufogószelep zárás csökkentheti a károsanyag-kibocsátást.
Léteznek változó szelepvezérlési rendszerek is, amelyek lehetővé teszik a szelepek időzítésének dinamikus változtatását a motor működési körülményeihez igazodva. Ezek a rendszerek még hatékonyabbá teszik a motor működését, optimalizálva a teljesítményt, az üzemanyag-fogyasztást és a károsanyag-kibocsátást.
A gyújtásrendszer: A gyújtógyertyák és a gyújtótrafó működése
A gyújtásrendszer feladata, hogy a sűrített üzemanyag-levegő keveréket a hengerben a megfelelő pillanatban meggyújtsa. Ennek kulcsszereplői a gyújtógyertyák és a gyújtótrafó.
A gyújtótrafó, lényegében egy transzformátor, felelős a jármű akkumulátorának alacsony feszültségét (általában 12V) nagymértékben megnövelni, akár 20 000 – 40 000 voltra is. Ez a magas feszültség szükséges ahhoz, hogy a gyújtógyertya elektródái között szikra keletkezzen.
A gyújtógyertya a hengerfejbe van becsavarva, és a henger belsejébe nyúlik. Két elektródából áll: egy központi és egy oldalsó elektródából. A gyújtótrafó által generált magas feszültség a központi elektródára jut, és ha a feszültség elég magas, áthidalja a két elektróda közötti szigetelő légrést, ami szikrát hoz létre.
Ez a szikra gyújtja be a sűrített üzemanyag-levegő keveréket, ami a dugattyút lefelé löki, és ezáltal a motor működik. A gyújtás időzítése kritikus fontosságú; a gyújtásnak a megfelelő pillanatban kell bekövetkeznie ahhoz, hogy a motor hatékonyan és optimálisan működjön. A gyújtás időzítését a motorvezérlő egység (ECU) szabályozza.
A gyújtásrendszer lényege tehát, hogy az akkumulátor feszültségét a gyújtótrafó nagymértékben megnöveli, és ez a magas feszültség a gyújtógyertyán szikrát generál, ami begyújtja az üzemanyag-levegő keveréket.
A gyújtógyertyák állapota fontos a motor teljesítménye szempontjából. Kopott, szennyezett, vagy hibás gyújtógyertyák gyengébb szikrát eredményezhetnek, ami gyengébb motor teljesítményhez, magasabb üzemanyag-fogyasztáshoz, és akár indítási problémákhoz is vezethet.
Animációnkban részletesen bemutatjuk a gyújtótrafó és a gyújtógyertya működését, a feszültség emelkedését, a szikra keletkezését, és a gyújtás időzítésének fontosságát. Látni fogod, hogyan alakul át az elektromos energia mozgási energiává a gyújtásrendszer segítségével.
Az üzemanyag-ellátó rendszer: Karburátor vs. befecskendezés
A motor működésének egyik kulcsfontosságú eleme az üzemanyag-ellátó rendszer. Ennek feladata, hogy a megfelelő mennyiségű üzemanyagot a levegővel összekeverje, és eljuttassa a motor égésterébe. Két fő típusa létezik: a karburátor és a befecskendezés.
A karburátor egy régebbi technológia. Működése a Venturi-hatáson alapul. A beszívott levegő áramlása szűkül egy ponton, ami csökkenti a nyomást. Ez a nyomáscsökkenés szívja be az üzemanyagot egy fúvókán keresztül, ahol összekeveredik a levegővel. A karburátor egyszerű, de nem túl hatékony. Nehéz vele pontosan szabályozni az üzemanyag-levegő keveréket, különösen változó körülmények között.
A befecskendezés egy modernebb és pontosabb megoldás. Itt az üzemanyagot egy vagy több befecskendező szelep juttatja a levegőbe, vagy közvetlenül az égéstérbe. A befecskendezést egy elektronikus vezérlőegység (ECU) irányítja, amely szenzoroktól kapott adatok alapján (például a motor hőmérséklete, a levegő mennyisége, a gázpedál állása) optimalizálja az üzemanyag mennyiségét. Ezáltal a befecskendezés hatékonyabb, tisztább égést tesz lehetővé, és javítja a motor teljesítményét.
A befecskendezés, köszönhetően az elektronikus vezérlésnek, sokkal pontosabban tudja szabályozni az üzemanyag-levegő keveréket, mint a karburátor, ezáltal javítva a motor hatásfokát és csökkentve a károsanyag-kibocsátást.
Az animáción láthatjuk, hogy a karburátor esetében a levegő áramlása hozza létre az üzemanyag szívó hatást, míg a befecskendezésnél egy külön üzemanyagpumpa biztosítja az üzemanyag nyomását a befecskendező szelepekhez. A korszerű motorok szinte kivétel nélkül befecskendezéssel működnek, hiszen ez a technológia sokkal jobban megfelel a szigorodó környezetvédelmi előírásoknak és a felhasználók teljesítményigényeinek.
A kenési rendszer: Az olaj szerepe a motor védelmében
A motor működésének egyik kritikus eleme a kenési rendszer. Enélkül a motor pillanatok alatt tönkremenne. Az olaj feladata, hogy a mozgó alkatrészek között – mint például a dugattyú és a hengerfal, a főtengely csapágyai és a vezérműtengely – egy vékony filmréteget képezzen.
Ez a filmréteg csökkenti a súrlódást, ami kulcsfontosságú a kopás minimalizálásához és a motor élettartamának meghosszabbításához. Képzeljük el, ahogy a fém fémnek dörzsölődik – ez hatalmas hőt termelne és gyorsan elhasználódnának az alkatrészek.
Az olaj emellett hűtő szerepet is betölt. Elvezeti a hőt a forró alkatrészekről, segítve a motor optimális hőmérsékletének fenntartását. A kenési rendszer része egy olajszivattyú, ami folyamatosan keringeti az olajat a motorban, és egy olajszűrő, ami eltávolítja a szennyeződéseket, így biztosítva, hogy az olaj mindig tiszta és hatékony maradjon.
Az olaj tehát nem csupán kenőanyag, hanem a motor védelmének elengedhetetlen eleme, ami csökkenti a súrlódást, hűti az alkatrészeket és eltávolítja a szennyeződéseket.
Az animációban láthatjuk, ahogy az olajszivattyú az olajteknőből felszívja az olajat, majd a szűrőn keresztül a motor különböző pontjaira juttatja el. Figyeljük meg, hogyan képződik a vékony olajfilm a mozgó alkatrészek között, megakadályozva a közvetlen érintkezést.

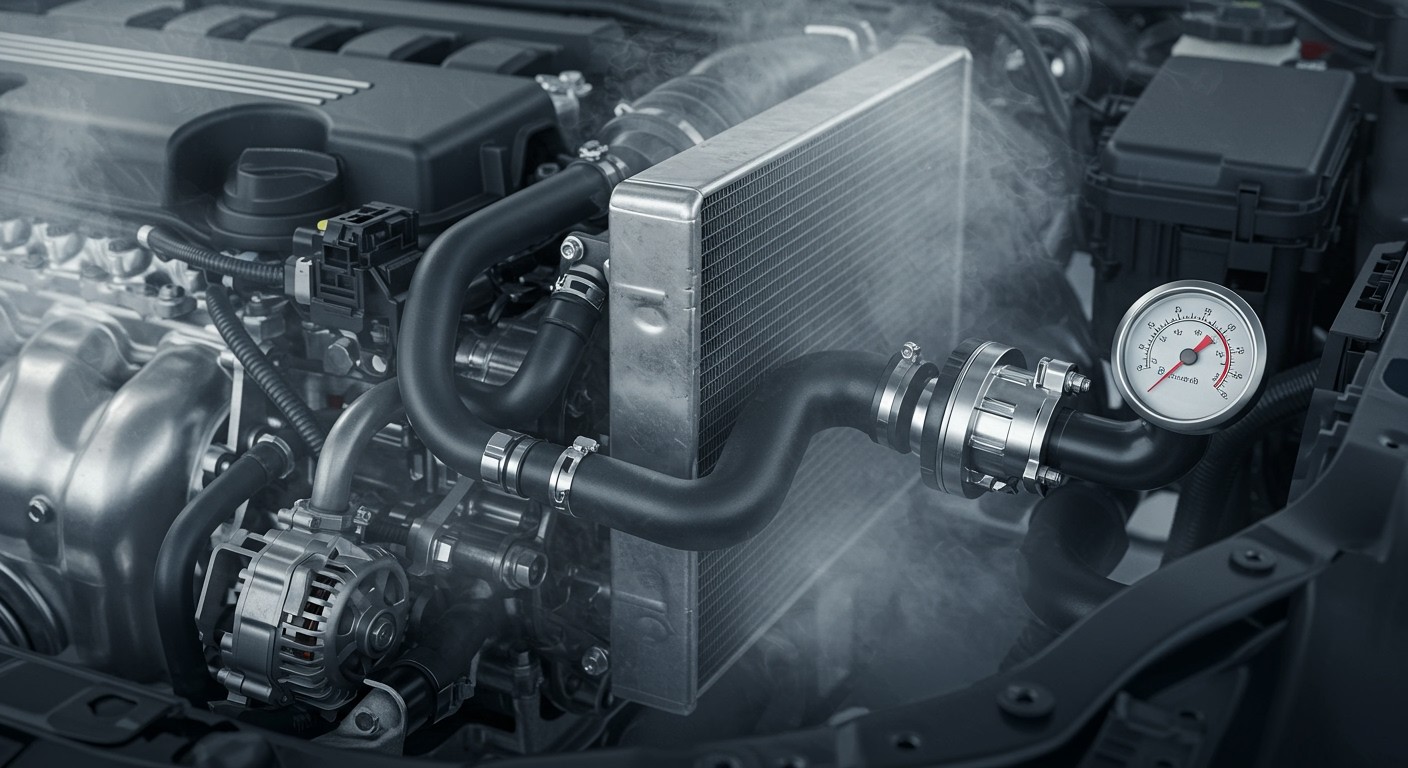

A hűtőrendszer: A motor túlmelegedésének megakadályozása

A motor működése során hatalmas hőmennyiség keletkezik. Ez a hő, ha nem kezeljük megfelelően, túlmelegedéshez vezethet, ami súlyos károkat okozhat a motorban. Ezért van szükség a hűtőrendszerre.
A hűtőrendszer alapvetően egy zárt rendszer, melyben hűtőfolyadék kering. Ez a folyadék a motorblokkban található speciális járatokon keresztül áramlik, elvonva a hőt a forró alkatrészektől. A felmelegedett hűtőfolyadék ezután a hűtőbe jut.
A hűtő egy nagy felületű hőcserélő. Itt a folyadék leadja a hőt a környezetének. A hűtőn keresztül áramló levegő, melyet gyakran egy ventilátor segít, lehűti a folyadékot, ami ezután visszatér a motorba, hogy újra elvonja a hőt. Ez egy folyamatos ciklus.
A termosztát kulcsszerepet játszik a hűtőrendszerben. Ez egy hőre érzékeny szelep, ami szabályozza a hűtőfolyadék áramlását. Ha a motor hideg, a termosztát zárva tartja a hűtőfolyadékot a motorblokkban, hogy az gyorsabban elérje az üzemi hőmérsékletet. Amikor a motor elérte az üzemi hőmérsékletet, a termosztát kinyit, és engedi a hűtőfolyadékot a hűtőbe áramolni.
A hűtőrendszer legfontosabb feladata, hogy a motor hőmérsékletét az optimális tartományban tartsa, megakadályozva a túlmelegedést és a motor károsodását.
Fontos a hűtőrendszer rendszeres karbantartása. Ez magában foglalja a hűtőfolyadék szintjének ellenőrzését, a szivárgások felkutatását, valamint a hűtőfolyadék időszakos cseréjét. A megfelelő karbantartás biztosítja a hűtőrendszer hatékony működését és a motor hosszú élettartamát.
