A kinyomócsapágy, bár sokszor háttérbe szorul, nélkülözhetetlen eleme a kuplungrendszernek. Feladata, hogy a kuplungpedál lenyomásakor a kuplungszerkezetet működésbe hozza, lehetővé téve a motor és a sebességváltó szétkapcsolását. Enélkül a váltás szinte lehetetlen lenne, vagy legalábbis rendkívül nehéz és káros a sebességváltóra.
Képzeljük el a kuplungrendszert egy bonyolult táncként, ahol a kinyomócsapágy a karmester, aki a megfelelő pillanatban adja a jelet a kuplungszerkezetnek, hogy engedje el a motor erejét. Ha ez a karmester hibásan működik, az egész előadás (azaz a vezetés) akadozik.
A kinyomócsapágy közvetíti a kuplungpedál által kifejtett erőt a kuplungtárcsára, ezzel biztosítva a motor és a sebességváltó közötti kapcsolat megszakítását.
A kinyomócsapágy egy csapágy, ami a kuplungtengelyen csúszik előre-hátra. Amikor a kuplungpedált lenyomjuk, a kinyomócsapágy nekifeszül a kuplung villának, ami pedig a kuplungszerkezetet nyomja meg. Ezzel a folyamattal válik lehetővé a sebességváltás. A kinyomócsapágy állandó igénybevételnek van kitéve, ezért a megfelelő kenés és karbantartás kiemelten fontos a hosszú élettartam érdekében.
A kinyomócsapágy működési elve részletesen
A kinyomócsapágy, más néven kuplungcsapágy, a kuplung működésének elengedhetetlen része. Feladata egyszerű, de kritikus: lehetővé teszi a kuplung kiemelését, azaz a motor és a sebességváltó közötti kapcsolat megszakítását.
A működési elve a következő: amikor a vezető benyomja a kuplungpedált, egy mechanikus vagy hidraulikus rendszer mozgást visz át a kuplungvillára. Ez a villa nyomja a kinyomócsapágyat a forgó kuplungtárcsa felé.
A kinyomócsapágy nem közvetlenül a kuplungtárcsával érintkezik. Ehelyett a kuplungszerkezet központi részén található kinyomókarokkal (vagy rugókkal) találkozik. Ezek a karok a kuplungtárcsát a lendkeréktől eltávolítják, ezzel megszakítva a nyomatékátvitelt.
A kinyomócsapágy lényegében egy csapágy, ami axiális irányú terhelést visel el, azaz a tengely irányában ható erőket. Ez a terhelés a kuplungpedál benyomásakor keletkezik.
Fontos megjegyezni, hogy a kinyomócsapágy nem folyamatosan forog. Csak akkor kezd forogni, amikor a kuplungpedált benyomjuk. Ekkor a kinyomócsapágy a forgó kuplungszerkezethez nyomódik, és a kettő együtt forog. Amikor a kuplungpedált felengedjük, a nyomás megszűnik, és a kinyomócsapágy leáll.
A modern autókban gyakran alkalmaznak hidraulikus kinyomócsapágyakat. Ezekben az esetekben a csapágy egy munkahengerrel van egybeépítve, ami a hidraulikus nyomást közvetlenül a kuplungszerkezetre továbbítja. Ez a megoldás pontosabb és finomabb kuplungolást tesz lehetővé.
A kinyomócsapágy kenése kritikus fontosságú a hosszú élettartam szempontjából. A megfelelő kenés hiánya gyors kopáshoz és meghibásodáshoz vezethet. A legtöbb kinyomócsapágy gyárilag zsírozott, de egyes típusoknál időnkénti kenés javasolt.
A kinyomócsapágy típusai: mechanikus, hidraulikus, pneumatikus
A kinyomócsapágyak működési elvüket tekintve alapvetően három fő típusba sorolhatók: mechanikus, hidraulikus és pneumatikus. Mindegyik típusnak megvannak a maga előnyei és hátrányai, és a választás a jármű típusától, a kuplungrendszer kialakításától és a gyártó preferenciáitól függ.
- Mechanikus kinyomócsapágyak: Ezek a legelterjedtebb és legegyszerűbb típusok. A kuplungpedál lenyomásakor egy bowden vagy egy mechanikus rudazat közvetlenül továbbítja az erőt a kinyomócsapágyra, ami nyomja a kuplungot. Megbízhatóak és könnyen karbantarthatóak, de a működtetésük nagyobb erőt igényelhet, különösen nagyobb kuplungok esetén.
- Hidraulikus kinyomócsapágyak: Ebben az esetben a kuplungpedál lenyomása egy főhengert működtet, ami hidraulikus folyadékot nyom a munkahengerbe. A munkahenger tolja ki a kinyomócsapágyat. A hidraulikus rendszer lehetővé teszi a kisebb erővel történő kuplungolást, és a rendszer automatikusan kompenzálja a kuplung kopását.
- Pneumatikus kinyomócsapágyak: Ezeket ritkábban használják személygépkocsikban, inkább teherautókban és buszokban találkozhatunk velük. A működésük hasonló a hidraulikus rendszerhez, de a nyomást itt sűrített levegő biztosítja. Előnyük a nagy erőkifejtés, ami a nagyobb kuplungoknál elengedhetetlen.
A hidraulikus és pneumatikus rendszerek érzékenyebbek lehetnek a szennyeződésekre és a szivárgásokra, ezért rendszeres karbantartást igényelnek.
A legfontosabb különbség a három típus között az erőátvitel módja: a mechanikus közvetlenül, a hidraulikus folyadékkal, a pneumatikus pedig sűrített levegővel továbbítja az erőt a kuplungra.
A kinyomócsapágy típusának kiválasztásakor figyelembe kell venni a jármű specifikációit és a felhasználási célt. A megfelelő típus biztosítja a kuplung optimális működését és a vezető kényelmét.

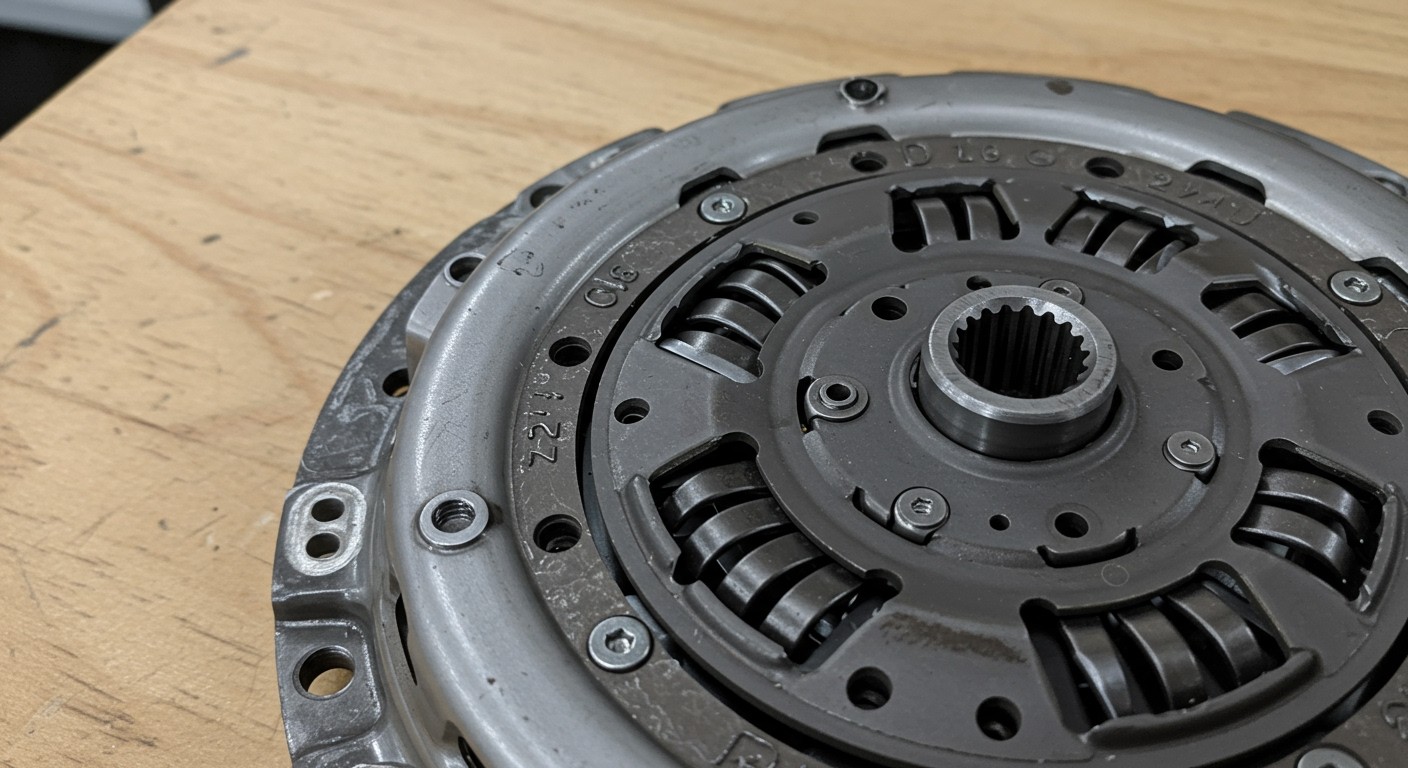

A kuplungrendszer egyéb alkatrészeinek kapcsolata a kinyomócsapággyal
A kinyomócsapágy nem egyedül végzi a munkáját; szorosan együttműködik a kuplungrendszer többi alkatrészével. Gondoljunk a kuplungpedálra, a kuplunghuzalra (vagy hidraulikus rendszerre) és a kuplungvillára. A pedál lenyomásakor a huzal (vagy a hidraulika) továbbítja az erőt a kuplungvillának. Ez a villa nyomja a kinyomócsapágyat a kuplungtárcsa felé.
A kuplungvilla mozgása kulcsfontosságú. Ha a villa nem megfelelően működik, például elhajlott vagy sérült, akkor a kinyomócsapágy nem tudja megfelelően kinyomni a kuplungot, ami nehézkes váltáshoz vagy a kuplung csúszásához vezethet. A kuplungtárcsa állapota is befolyásolja a kinyomócsapágy terhelését. Egy kopott kuplungtárcsa esetén a kinyomócsapágynak többet kell dolgoznia, hogy megfelelően szétválassza a motort a sebességváltótól, ami a csapágy gyorsabb kopásához vezethet.
A kinyomócsapágy élettartamát jelentősen befolyásolja a kuplungrendszer többi alkatrészének állapota. Ha a rendszerben bármilyen probléma van, az a kinyomócsapágyra többletterhelést ró, ami a csapágy korai meghibásodásához vezethet.
A kuplungpedál holtjátéka is fontos szempont. Ha a pedál holtjátéka túl nagy, a kinyomócsapágy folyamatosan érintkezhet a kuplungtárcsával, még akkor is, ha a pedál nincs lenyomva. Ez a folyamatos érintkezés felesleges kopást okoz, és csökkenti a kinyomócsapágy élettartamát. A kuplung szerkezet (nyomólap) rugói is befolyásolják a szükséges erőt. Egy fáradt, gyenge rugó könnyebbé teheti a kinyomást, míg egy erős rugó nehezebbé.
A kinyomócsapágy meghibásodásának okai és megelőzése
A kinyomócsapágy meghibásodása számos tényezőre vezethető vissza, amelyek közül sok megelőzhető megfelelő karbantartással és vezetési szokásokkal. Az egyik leggyakoribb ok a kenéshiány. A kinyomócsapágy folyamatosan ki van téve a súrlódásnak, különösen a kuplungpedál lenyomásakor. Ha nem kap megfelelő kenést, a csapágy gyorsan elkophat, ami zajhoz, akadályozott működéshez és végül meghibásodáshoz vezethet.
Egy másik gyakori probléma a helytelen beállítás. Ha a kuplungbowden, vagy a hidraulikus rendszer beállítása nem megfelelő, a kinyomócsapágy folyamatosan nyomás alatt lehet, még akkor is, amikor a kuplungpedál nincs lenyomva. Ez a felesleges terhelés drasztikusan csökkenti a csapágy élettartamát.
A rossz minőségű alkatrészek használata is jelentős kockázatot jelent. Olcsó, nem megfelelő anyagból készült kinyomócsapágyak sokkal hajlamosabbak a korai meghibásodásra, még megfelelő karbantartás mellett is. Mindig érdemes minőségi, megbízható gyártótól származó alkatrészt választani.
A agresszív vezetési stílus, különösen a gyakori, hirtelen kuplung használat is hozzájárulhat a kinyomócsapágy kopásához. A hirtelen terhelésváltások nagy igénybevételt jelentenek a csapágy számára.
A megelőzés kulcsa a rendszeres karbantartás. Fontos a kuplungrendszer időszakos ellenőrzése, beleértve a bowden vagy hidraulikus rendszer beállítását és a kenési pontok állapotát. Ha bármilyen rendellenes zajt vagy működési problémát tapasztal, forduljon szakemberhez.
A megelőzés érdekében a következőket javasoljuk:
- Rendszeres kenés a gyártó által előírt kenőanyaggal.
- A kuplungrendszer helyes beállítása.
- Minőségi kinyomócsapágy használata csere esetén.
- Kíméletes vezetési stílus alkalmazása.
A legfontosabb a megelőzés szempontjából a rendszeres karbantartás és a helyes vezetési technika alkalmazása, melyek jelentősen meghosszabbíthatják a kinyomócsapágy élettartamát, és elkerülhetők a költséges javítások.
Végül, ne feledkezzünk meg a környezeti tényezőkről sem. A poros, szennyezett környezet is hozzájárulhat a kinyomócsapágy kopásához, mivel a szennyeződések bejuthatnak a csapágyba, és növelhetik a súrlódást. Ebben az esetben a rendszeres tisztítás is segíthet a megelőzésben.
A kopott vagy hibás kinyomócsapágy jelei és tünetei
A kopott vagy hibás kinyomócsapágy számos jelét produkálhatja, melyek figyelmeztetnek a közelgő problémára. Fontos ezeket a jeleket időben felismerni, megelőzve ezzel a komolyabb meghibásodást és a költséges javításokat.
Az egyik leggyakoribb jel a zaj. Ez a zaj általában akkor hallható, amikor a kuplungpedált benyomjuk. Lehet ez egy nyöszörgő, surlódó, vagy akár daráló hang. A zaj erőssége változhat a kopás mértékétől függően. Kezdetben csak enyhe zaj hallható, ami idővel egyre hangosabbá válik.
Egy másik árulkodó jel a kuplungpedál rezgése. Ha a pedál benyomásakor vibrálást érzünk, az szintén a kinyomócsapágy hibájára utalhat. Ez a vibráció a csapágy egyenetlen kopásából adódik.
Előfordulhat, hogy a kuplung nehezebben jár, vagy nem old ki teljesen. Ennek oka, hogy a hibás kinyomócsapágy nem tudja megfelelően működtetni a kuplungszerkezetet.
A legjellemzőbb és legfontosabb jel a kuplungpedál benyomásakor hallható, fokozódó hangerejű zörgés vagy daráló hang, mely a csapágy kopására utal.
Súlyosabb esetekben a kinyomócsapágy teljesen tönkremehet, ami a kuplung működésképtelenségéhez vezet. Ebben az esetben a sebességváltás lehetetlenné válik.
Fontos megjegyezni, hogy ezek a jelek más kuplungrendszerbeli hibákra is utalhatnak, ezért a pontos diagnózis érdekében érdemes szakemberhez fordulni.
A kinyomócsapágy által okozott zajok azonosítása és értelmezése
A kinyomócsapágy meghibásodása gyakran hangjelenségekkel jár, melyek árulkodóak lehetnek a csere szükségességét illetően. A legjellemzőbb zaj a visító vagy nyikorgó hang, mely a kuplung pedál lenyomásakor hallható. Ez a hang a csapágy kopásának és a kenés hiányának következménye.
Fontos megjegyezni, hogy a zaj intenzitása változhat a kuplung pedál helyzetétől függően. Általában a legnagyobb zaj akkor hallható, amikor a pedált félig nyomjuk le, mivel ekkor a kinyomócsapágy a legnagyobb terhelésnek van kitéve.
Egy másik gyakori zaj a zörgő hang, mely a motor alapjáratánál hallható, különösen akkor, ha a kuplung pedál nincs lenyomva. Ez a hang a csapágy lazaságára vagy sérülésére utalhat. Ebben az esetben a zaj megszűnhet, ha a kuplung pedált enyhén lenyomjuk.
A legfontosabb, hogy a kinyomócsapágy által generált zajok változnak a kuplung pedál helyzetével. Ez a legárulkodóbb jel, ami megkülönbözteti a kinyomócsapágy zajait más mechanikai zajoktól.
Amennyiben ilyen zajokat észlel, javasolt minél előbb szakemberhez fordulni, mert a probléma súlyosbodhat, és a kuplung teljes meghibásodásához vezethet. A figyelmen kívül hagyott probléma nem csak a kinyomócsapágy cseréjét teszi szükségessé, hanem akár a kuplungtárcsa és a szerkezet cseréjét is.
Ne feledje, a pontos diagnózis érdekében a zajok mellett a kuplung pedál működését is figyelje meg. Ha a pedál nehezen jár, vagy rángat, az szintén a kuplung rendszer hibájára utalhat.
A kinyomócsapágy cseréjének folyamata lépésről lépésre
A kinyomócsapágy cseréje nem egy egyszerű feladat, ezért ajánlott szakember segítségét kérni, ha nem rendelkezik megfelelő tapasztalattal és szerszámokkal. Az alábbiakban egy általános leírást adunk a folyamatról, de az egyes autótípusoknál eltérések lehetnek!
- Előkészületek:
- Biztonság! Mindig húzza be a kéziféket, és ékelje ki a kerekeket!
- Szükséges szerszámok: emelő, bakok, csavarkulcsok, dugókulcsok, nyomatékkulcs, speciális kuplung szerszámok (központosító), zsírok (a kinyomócsapágy kenéséhez).
- Új kinyomócsapágy beszerzése. Győződjön meg róla, hogy az alkatrész kompatibilis az autójával.
- A sebességváltó eltávolítása:
- Válassza le az akkumulátort.
- Távolítsa el a sebességváltóhoz kapcsolódó összes alkatrészt (pl. bowdenek, kábelek, vezetékek).
- Engedje le a sebességváltó olajat.
- Támassza alá a motort (motor tartóval vagy emelővel).
- Lazítsa meg és távolítsa el a sebességváltót tartó csavarokat.
- Óvatosan engedje le a sebességváltót. Ez a lépés gyakran két ember munkáját igényli!
- A régi kinyomócsapágy eltávolítása:
- A sebességváltó eltávolítása után hozzáférhetővé válik a kuplung szerkezet.
- Vizsgálja meg a kuplung szerkezetet és a kinyomóvillát, nincs-e rajtuk sérülés vagy kopás.
- Távolítsa el a régi kinyomócsapágyat a kinyomóvilláról.
- Az új kinyomócsapágy beszerelése:
- Tisztítsa meg a kinyomóvillát és a környező alkatrészeket.
- Kenje meg a kinyomóvilla érintkező felületeit a megfelelő zsírral.
- Helyezze fel az új kinyomócsapágyat a kinyomóvillára. Győződjön meg róla, hogy megfelelően illeszkedik.
- A sebességváltó visszaszerelése:
- Óvatosan emelje vissza a sebességváltót a helyére.
- Rögzítse a sebességváltót a tartó csavarokkal a megfelelő nyomatékkal.
- Csatlakoztassa vissza az összes alkatrészt (bowdenek, kábelek, vezetékek).
- Töltse fel a sebességváltót olajjal a megfelelő szintre.
- Csatlakoztassa vissza az akkumulátort.
- Tesztelés:
- Indítsa be a motort.
- Ellenőrizze a kuplung működését. A pedálnak simán kell járnia, és a sebességváltásnak könnyedén kell történnie.
- Figyeljen a zajokra. Ha bármilyen furcsa hangot hall, azonnal álljon meg és ellenőrizze a munkát.
Fontos! A kuplung szerkezetének és a lendkeréknek az állapota is ellenőrizendő a kinyomócsapágy cseréjekor. Ha kopott vagy sérült, érdemes ezeket is cserélni a teljes kuplungrendszer optimális működése érdekében.
A kinyomócsapágy cseréjekor a kuplung központosítása elengedhetetlen a sebességváltó könnyű visszaszerelése és a kuplung megfelelő működése érdekében. Használjon speciális kuplung központosító szerszámot!
A fenti lépések csak általános iránymutatást adnak. Mindig kövesse az autógyártó által megadott szerelési utasításokat!
A szükséges szerszámok és anyagok a kinyomócsapágy cseréjéhez
A kinyomócsapágy cseréjéhez elengedhetetlen a megfelelő szerszámok és anyagok beszerzése. Ezek a következők:
- Új kinyomócsapágy: Győződjön meg róla, hogy a járművéhez megfelelő típusú csapágyat vásárolt!
- Emelő és bakok: A biztonságos munkavégzéshez elengedhetetlen.
- Szerszámkészlet: Csavarkulcsok, dugókulcsok, csavarhúzók, fogók – a kuplung alkatrészeinek eltávolításához és rögzítéséhez.
- Nyomatékkulcs: A csavarok megfelelő meghúzásához.
- Zsírzó: A kinyomócsapágy megfelelő kenéséhez.
- Tisztítószer: A szennyeződések eltávolításához.
- Személyi védőfelszerelés: Kesztyű, védőszemüveg.
A kuplung szerkezetének megbontásához speciális szerszámokra is szükség lehet, például kuplung központosítóra. Ne feledje, a pontos szerszámigény a jármű típusától függ.
A legfontosabb: ellenőrizze a javítási kézikönyvet a járművéhez, mielőtt nekikezd a munkának, mert az tartalmazza a specifikus szerszámigényt és a pontos munkafolyamatot!
Érdemes beszerezni egy új kuplung szettet is, mert a kinyomócsapágy cseréjekor a kuplungtárcsa és a szerkezet kopottsága is ellenőrizhető, és szükség esetén ezek is cserélhetők.
Gyakori hibák a kinyomócsapágy cseréjekor és azok elkerülése
A kinyomócsapágy cseréje nem bonyolult feladat, de odafigyelést igényel. Gyakori hiba a nem megfelelő típusú csapágy kiválasztása. Ellenőrizzük a cikkszámot és győződjünk meg róla, hogy az alkatrész kompatibilis az autónkkal.
Egy másik gyakori probléma a nem megfelelő kenés. A kinyomócsapágyat a gyártó által előírt kenőanyaggal kell kenni a beszerelés előtt. Ennek elmulasztása idő előtti kopáshoz vezethet.
A beszerelés során figyelni kell a helyes beállításra is. A nem megfelelően beállított kinyomócsapágy túlzottan terhelheti a kuplungot, ami annak gyorsabb elhasználódását eredményezi.
A legfontosabb, hogy a csere előtt alaposan tisztítsuk meg a felületeket, ahova az új kinyomócsapágy kerül. A szennyeződések károsíthatják az új alkatrészt és zajt okozhatnak.
Sokan elfelejtik ellenőrizni a kuplungvilla állapotát. Ha a villa kopott vagy sérült, az befolyásolhatja a kinyomócsapágy működését és élettartamát. Szükség esetén cseréljük ki a villát is.
Végül, de nem utolsósorban, a kuplungbowden vagy hidraulikus rendszer helyes beállítása is elengedhetetlen a csere után. A helytelen beállítás miatt a kuplung nem fog megfelelően működni, és a kinyomócsapágy is károsodhat.
A megfelelő kinyomócsapágy kiválasztása az autó típusához
A kinyomócsapágy kiválasztása kritikus fontosságú a kuplung rendszer optimális működése szempontjából. Nem mindegyik csapágy kompatibilis minden autóval, ezért elengedhetetlen a megfelelő típus kiválasztása. A gyártók különböző méretű, teherbírású és kialakítású csapágyakat kínálnak, figyelembe véve az adott jármű specifikációit.
A választás során elsődleges szempont az autó gyártója és típusa. Használja az autóalkatrész keresőket, amelyek lehetővé teszik a pontos modell kiválasztását, így biztosítva a kompatibilitást. Fontos figyelembe venni a motor típusát és évjáratát is, mivel ezek befolyásolhatják a szükséges kinyomócsapágy jellemzőit.
Minőségi alkatrészt válasszon! Az olcsó, nem megbízható forrásból származó csapágyak hamar tönkremehetnek, ami költséges javításokhoz vezethet. Keressen ismert és megbízható márkákat, amelyek garanciát vállalnak a termékeikre.
A legfontosabb, hogy a kiválasztott kinyomócsapágy megfeleljen az autógyártó által előírt specifikációknak. Ellenőrizze a termékleírást, és győződjön meg róla, hogy kompatibilis az Ön autójával!
Végső soron, ha bizonytalan a választásban, kérjen segítséget egy szakembertől. Egy autószerelő pontosan meg tudja határozni a szükséges kinyomócsapágyat, elkerülve a hibás vásárlást és a későbbi problémákat.
A kinyomócsapágy minőségének fontossága és a megbízható márkák
A kinyomócsapágy minősége kritikus fontosságú a kuplungrendszer megbízható működéséhez. Egy gyenge minőségű csapágy idő előtt tönkremehet, ami a kuplung helytelen működését, vagy akár annak teljes meghibásodását is okozhatja. Ez nem csak kényelmetlenséget jelent, hanem komoly javítási költségeket is eredményezhet.
A piacon számos gyártó kínál kinyomócsapágyakat, azonban a megbízható márkák választása kulcsfontosságú. Az ismert gyártók általában magasabb minőségű anyagokat használnak és szigorúbb minőségellenőrzésen mennek keresztül, így biztosítva a hosszabb élettartamot és a megbízható működést.
Fontos, hogy a csere során mindig minőségi alkatrészt válasszunk, még akkor is, ha az drágábbnak tűnik. A hosszú távú költségek minimalizálása érdekében ez a legjobb megoldás.
Érdemes szakember véleményét kikérni a megfelelő márka kiválasztásakor, aki az adott autó típusához leginkább ajánlott terméket tudja javasolni.
A kinyomócsapágy élettartamának növelése
A kinyomócsapágy élettartamának növelése nagymértékben függ a vezetési stílustól és a rendszeres karbantartástól. Kerülje a felesleges kuplungpedál nyomást, különösen a piros lámpánál vagy forgalmi dugóban. Ne támaszkodjon a kuplungpedálra a jármű megtartásához emelkedőn, használja inkább a kéziféket.
Fontos a megfelelő kenés is. Bár a modern kinyomócsapágyak gyakran „élettartamra kentek”, a kuplungrendszer egyéb alkatrészeinek (pl. a kuplungvilla tengelyének) időszakos kenése segít a sima működésben és csökkenti a csapágyra nehezedő terhelést.
A kuplungpedál teljes elengedése minden olyan helyzetben, amikor nincs szükség a kuplung használatára, a legfontosabb tényező a kinyomócsapágy élettartamának meghosszabbításában.
Továbbá, ügyeljen a minőségi alkatrészekre csere esetén. Olcsóbb, gyengébb minőségű kinyomócsapágyak hamarabb elhasználódhatnak. Válasszon megbízható gyártótól származó alkatrészt, amely megfelel a járműve specifikációinak. A rendszeres kuplung beállítás is elengedhetetlen, mivel a helytelenül beállított kuplung túlzott terhelést róhat a kinyomócsapágyra.
