A termisztorok hőmérsékletfüggő ellenállások, melyek ellenállása jelentősen változik a hőmérséklet változásával. Ez a tulajdonságuk teszi őket rendkívül hasznossá számos alkalmazásban. Két fő típusuk létezik: az NTC (Negative Temperature Coefficient) termisztorok, melyek ellenállása a hőmérséklet növekedésével csökken, és a PTC (Positive Temperature Coefficient) termisztorok, melyek ellenállása a hőmérséklet növekedésével nő.
Az NTC termisztorok a gyakorlatban sokkal elterjedtebbek. Működési elvük azon alapul, hogy a félvezető anyagban a hőmérséklet növekedésével több elektron szabadul fel, ami növeli a vezetőképességet és csökkenti az ellenállást. Ezzel szemben a PTC termisztoroknál egy bizonyos hőmérséklet elérésekor (Curie-pont) az ellenállás hirtelen megnő. Ez a jelenség a kristályszerkezet változásával magyarázható.
Felhasználásuk rendkívül széleskörű. Az elektronikai eszközök hőmérsékletkompenzációjától kezdve (például áramkörök stabilizálása), a hőmérsékletmérésen át (pl. digitális hőmérők, termosztátok), egészen a túlmelegedés elleni védelemig (pl. áramkörökben, akkumulátorokban) mindenhol megtalálhatók. A háztartási gépekben (hűtőszekrények, sütők) is gyakran alkalmazzák a hőmérséklet szabályozására és felügyeletére.
A termisztorok alapvető szerepet játszanak a modern elektronikai rendszerekben a hőmérséklet mérésében, szabályozásában és védelmében, kihasználva az ellenállásuk hőmérsékletfüggő változását.
Például, az autóiparban a motorhőmérséklet figyelésére és a klímaberendezés szabályozására használják. Az orvosi eszközökben a test hőmérsékletének pontos mérésére alkalmazzák. Az ipari folyamatokban a hőmérséklet stabilizálására és a berendezések védelmére használják őket.
A termisztorok alapelve: Ellenállás és hőmérséklet kapcsolata
A termisztorok működésének alapja az, hogy az elektromos ellenállásuk drasztikusan változik a hőmérséklet függvényében. Ez a változás sokkal nagyobb, mint a hagyományos fém ellenállások esetében, ezért rendkívül érzékenyek a hőmérsékletre. Két fő típusuk létezik: az NTC (Negative Temperature Coefficient), ahol a hőmérséklet növekedésével az ellenállás csökken, és a PTC (Positive Temperature Coefficient), ahol a hőmérséklet növekedésével az ellenállás nő.
Az NTC termisztorok a gyakoribbak. Működésük azon alapul, hogy a félvezető anyagban, amiből készülnek, a hőmérséklet emelkedésével több elektron szabadul fel, növelve a vezetőképességet és csökkentve az ellenállást. A PTC termisztorok ezzel szemben egy bizonyos hőmérséklet felett mutatnak hirtelen ellenállásnövekedést, ami a kristályszerkezetükben bekövetkező változásoknak köszönhető.
A termisztorok lényege tehát, hogy a hőmérséklet változásának hatására megváltozik az ellenállásuk, és ezt a változást mérve pontosan következtethetünk a hőmérsékletre.
Fontos megjegyezni, hogy a termisztorok nem lineárisan viselkednek. Az ellenállás-hőmérséklet kapcsolatuk általában egy bonyolultabb, exponenciális függvénnyel írható le. Emiatt a pontos mérésekhez kalibrációra és/vagy egy specifikus áramkörre van szükség, ami kompenzálja a nemlinearitást.
A termisztorok széles körben használhatók hőmérséklet mérésére, szabályozására és kompenzálására különböző elektronikus eszközökben, például digitális hőmérőkben, akkumulátor töltőkben és autóipari alkalmazásokban.
NTC termisztorok: Jellemzők, működés és tipikus alkalmazások
Az NTC (Negative Temperature Coefficient – Negatív Hőmérsékleti Együttható) termisztorok olyan hőérzékeny ellenállások, amelyek ellenállása a hőmérséklet növekedésével csökken. Ez az alapvető tulajdonság teszi őket rendkívül hasznos eszközzé számos alkalmazásban.
Működési elvük azon alapul, hogy a félvezető anyag (leggyakrabban fémoxidok keveréke) vezetőképessége hőmérsékletfüggő. Magasabb hőmérsékleten több elektron szabadul fel, így az anyag könnyebben vezeti az áramot, ami az ellenállás csökkenéséhez vezet. Az NTC termisztorok nem lineáris jelleggörbével rendelkeznek, ami azt jelenti, hogy az ellenállás változása nem egyenesen arányos a hőmérséklet változásával. Ezt a nemlinearitást kompenzálni kell az áramkör tervezésekor.
Az NTC termisztorok jellemzői közé tartozik a nagy érzékenység (az ellenállás jelentősen változik kis hőmérsékletváltozásra), a gyors válaszidő, és a viszonylag alacsony költség. Fontos azonban megjegyezni, hogy a hőmérsékleti tartományuk általában korlátozottabb, mint például a hőelemeké.
Az NTC termisztorok legfontosabb alkalmazása a hőmérséklet mérés és szabályozás különböző elektronikai eszközökben és rendszerekben.
Néhány tipikus alkalmazás:
- Hőmérséklet kompenzáció: Elektronikus áramkörökben az alkatrészek hőmérsékletfüggő tulajdonságainak kompenzálására használják.
- Túláramvédelem: Bizonyos áramkörökben az NTC termisztorok az áram növekedésével felmelegszenek, ellenállásuk megnő, így korlátozzák az áramot, védve az áramkört a károsodástól.
- Hőmérséklet érzékelés: Hűtőszekrényekben, légkondicionálókban, autó motorjában és más rendszerekben a hőmérséklet pontos mérésére használják.
- Akkumulátor töltés vezérlés: Az akkumulátor hőmérsékletének figyelésével optimalizálják a töltési folyamatot, megakadályozva a túlmelegedést és a károsodást.
- 3D nyomtatók: A fűtőelemek és a nyomtatóágy hőmérsékletének szabályozására használják a pontos és egyenletes nyomtatás érdekében.
Az NTC termisztor kiválasztásakor figyelembe kell venni a kívánt hőmérsékleti tartományt, a pontosságot, a válaszidőt és a beépítési követelményeket. A megfelelő NTC termisztor kiválasztásával és az áramkör gondos tervezésével megbízható és pontos hőmérsékletmérést és szabályozást érhetünk el.
PTC termisztorok: Jellemzők, működés és tipikus alkalmazások
A PTC (Positive Temperature Coefficient) termisztorok olyan hőmérsékletfüggő ellenállások, amelyek ellenállása a hőmérséklet növekedésével hirtelen megnő egy bizonyos hőmérséklet felett. Ezt a hőmérsékletet nevezik Curie-pontnak vagy kapcsolási hőmérsékletnek.
A PTC termisztorok működése a kristályszerkezetükben bekövetkező változásokon alapul. Alacsony hőmérsékleten a kristályszerkezet lehetővé teszi a szabad elektronok áramlását, így az ellenállás alacsony. A Curie-pont elérésekor a kristályszerkezet megváltozik, ami akadályozza az elektronok mozgását, és az ellenállás drasztikusan megnő.
Ez a hirtelen ellenállásnövekedés teszi a PTC termisztorokat kiválóvá áramkorlátozásra és túláramvédelemre. Amikor az áram megnő, a termisztor felmelegszik. Ha a hőmérséklete eléri a Curie-pontot, az ellenállása hirtelen megnő, ezáltal csökkentve az áramot és megvédve az áramkört a károsodástól.
A PTC termisztorok legfontosabb tulajdonsága, hogy képesek önmagukat szabályozni, azaz az áramot a biztonságos szinten tartani, anélkül, hogy ki kellene cserélni őket egy túláramesemény után.
Gyakori alkalmazási területei:
- Túláramvédelem: Elektronikus áramkörök védelme rövidzárlat és túláram ellen.
- Motorvédelem: Elektromos motorok túlmelegedés elleni védelme.
- Fűtőelemek: Önszabályozó fűtőelemek, például hajszárítókban és autók tükörfűtésében.
- Demagnetizálás: CRT monitorok és televíziók demagnetizáló áramköreiben.
- Időzítő áramkörök: Késleltetett áramkörökben, például lágyindítókban.
A PTC termisztorok előnyei közé tartozik a megbízhatóság, a hosszú élettartam és az, hogy nem igényelnek karbantartást. Emellett viszonylag olcsók és könnyen beépíthetők az áramkörökbe.
Fontos megjegyezni, hogy a PTC termisztorok nem lineáris alkatrészek, és a hőmérséklet-ellenállás karakterisztikájuk jelentősen eltérhet a különböző típusoknál. Ezért a megfelelő termisztor kiválasztásakor figyelembe kell venni az alkalmazás konkrét követelményeit.
Termisztorok anyagösszetétele és gyártási technológiái
A termisztorok alapvetően félvezető kerámiákból készülnek, amelyek fém-oxidok keverékét tartalmazzák. A leggyakrabban használt fém-oxidok közé tartozik a mangán, nikkel, kobalt, réz és a vas oxidja. Ezeket az oxidokat gondosan keverik, őrlik és kalcinálják, hogy elérjék a kívánt szemcseméretet és homogenitást.
A termisztorok ellenállás-hőmérséklet karakterisztikája nagymértékben függ az anyagösszetételtől és a gyártási technológiától. Az oxidok arányának változtatásával befolyásolható a termisztor alapellenállása és a hőmérsékleti együtthatója (NTC vagy PTC tulajdonság).
A gyártási folyamat következő lépése a formázás. A kalcinált porból préseléssel, extrudálással vagy öntéssel alakítják ki a kívánt geometriát. A legelterjedtebb formák a korong, rúd és gyöngy alakú termisztorok.
A formázott alkatrészeket ezt követően magas hőmérsékleten szinterelik. A szinterelés során a szemcsék összetapadnak, és egy szilárd, tömör szerkezet jön létre. A szinterelési hőmérséklet és időtartam kritikus fontosságú a termisztor végső tulajdonságai szempontjából.
Az elektródák felvitelére általában ezüstpasztát használnak, amelyet ráégetnek a termisztor felületére. Az elektródák biztosítják a termisztor elektromos csatlakoztatását az áramkörhöz.
A termisztorok végső tulajdonságait, mint például az ellenállás értéke, a hőmérsékleti együttható és a stabilitás, nagymértékben befolyásolja a felhasznált alapanyagok tisztasága, a keverési arányok, a formázási technológia, valamint a szinterelési paraméterek.
A gyártási folyamat végén a termisztorokat ellenőrzik és kalibrálják. Az ellenőrzés során megmérik az ellenállásukat különböző hőmérsékleteken, és összehasonlítják a specifikációkkal. A kalibrálás során pedig pontosan meghatározzák az ellenállás-hőmérséklet karakterisztikát.
Termisztorok főbb paraméterei: Ellenállás, B-érték, hőmérsékleti tartomány
A termisztorok alkalmazásakor elengedhetetlen tisztában lenni a főbb paramétereikkel. Ezek határozzák meg a termisztor viselkedését és alkalmasságát egy adott feladatra.
Az egyik legfontosabb paraméter az ellenállás, amit általában 25°C-on (szobahőmérsékleten) adnak meg. Ez az érték (pl. 10kΩ, 100kΩ) alapvetően befolyásolja az áramkör tervezését, hiszen ebből számítható a termisztorral sorba kötött ellenállás értéke az áramkörben.
A B-érték, vagyis az anyagállandó, a termisztor hőmérsékletfüggésének mértékét írja le. Minél nagyobb a B-érték, annál érzékenyebben reagál a termisztor a hőmérséklet változására. Ez azt jelenti, hogy a kis hőmérsékletváltozások is jelentős ellenállásváltozást eredményeznek. A B-értéket általában két hőmérsékleti pont között adják meg (pl. B25/85). Fontos megjegyezni, hogy a B-érték nem állandó, enyhén függ a hőmérséklettől.
A termisztor ellenállása és B-értéke közötti összefüggést a Steinhart-Hart egyenlet írja le, aminek segítségével pontosan meghatározható a termisztor hőmérséklete az ellenállásának ismeretében.
A hőmérsékleti tartomány az a hőmérséklet-intervallum, amelyen belül a termisztor biztonságosan és pontosan használható. Ezen a tartományon kívül a termisztor pontossága romolhat, vagy akár károsodhat is. A tipikus termisztorok hőmérsékleti tartománya -50°C és +150°C között van, de léteznek speciális termisztorok is, amelyek szélesebb tartományban is működőképesek. A hőmérsékleti tartomány kiválasztásakor figyelembe kell venni a tervezett alkalmazás környezeti hőmérsékletét.
A fenti paraméterek ismerete elengedhetetlen a megfelelő termisztor kiválasztásához és a vele épített áramkör helyes működéséhez.
A B-érték szerepe a termisztorok pontosságában és alkalmazhatóságában
A termisztorok viselkedését a hőmérséklet függvényében az úgynevezett B-érték (vagy anyagállandó) írja le. Ez a paraméter lényegében azt mutatja meg, hogy a termisztor ellenállása milyen mértékben változik a hőmérséklet változásával. Magasabb B-érték érzékenyebb hőmérsékletváltozást jelent, azaz kisebb hőmérséklet-változás is nagyobb ellenállás-változást eredményez.
Ez az érték kritikus a termisztor pontossága szempontjából. Egy pontosan meghatározott B-érték lehetővé teszi, hogy a termisztor által mért ellenállásból pontosan következtethessünk a hőmérsékletre. A gyártók által megadott B-érték azonban nem mindig tökéletesen pontos, és a hőmérséklettartomány szélesedésével ez a pontatlanság növekedhet. Emiatt fontos, hogy a termisztort abban a hőmérséklet-tartományban használjuk, amelyre a B-értéke kalibrálva van.
A B-érték a termisztor alkalmazhatóságát is jelentősen befolyásolja. Például, ha egy alkalmazásban nagyon pontos hőmérsékletmérésre van szükség egy szűk hőmérséklet-tartományban, akkor egy magas B-értékű termisztor lehet a megfelelő választás.
Ugyanakkor, ha egy szélesebb hőmérséklet-tartományban kell mérni, akkor egy alacsonyabb B-értékű termisztor a megfelelő, mivel annak ellenállás-változása lineárisabb lehet a teljes tartományban. A B-érték tehát kulcsfontosságú a megfelelő termisztor kiválasztásához az adott alkalmazáshoz.

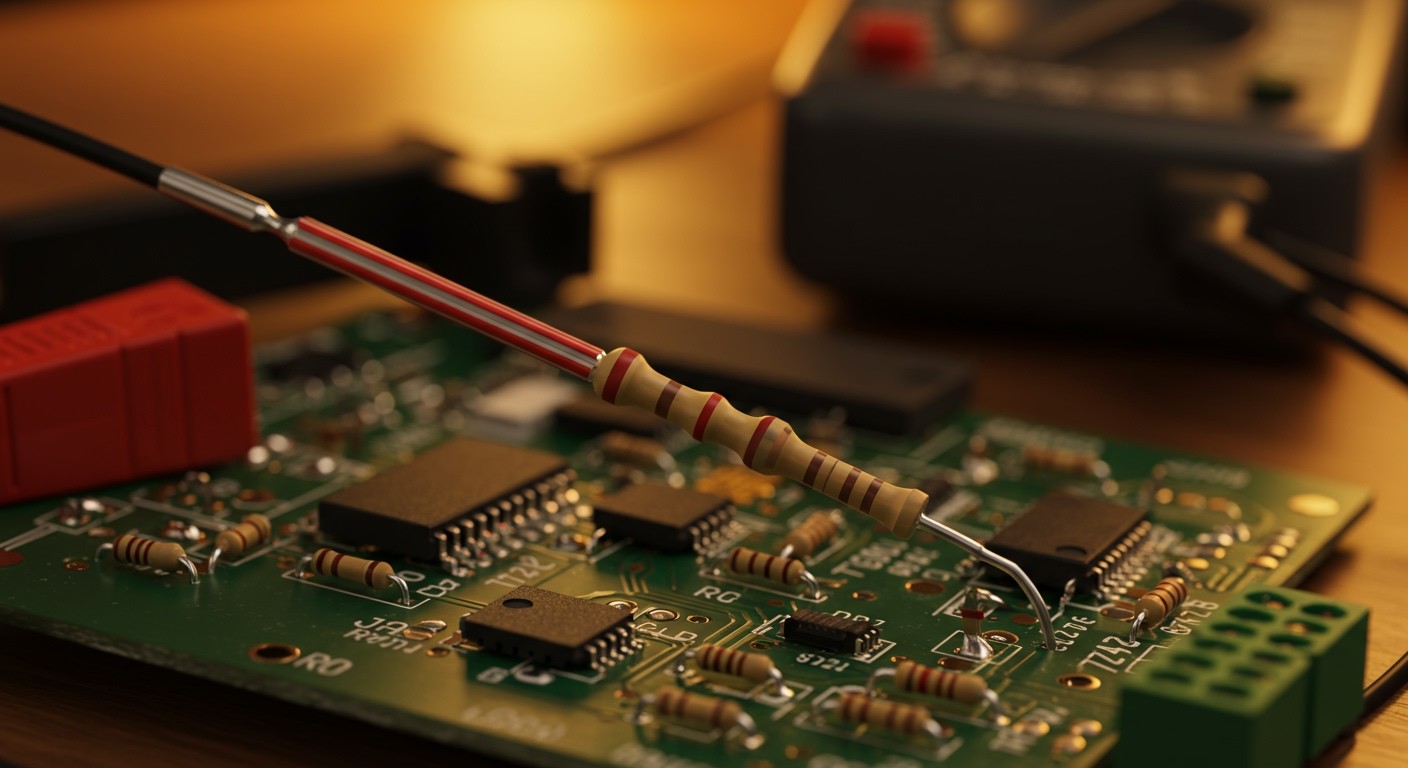

Termisztorok linearizálása: Áramkörök a pontosabb hőmérsékletméréshez
A termisztorok egyik legnagyobb hátránya a nemlineáris ellenállás-hőmérséklet karakterisztika. Ez azt jelenti, hogy az ellenállás változása nem egyenletes a hőmérséklet tartományban, ami megnehezíti a pontos hőmérsékletmérést. Szerencsére léteznek módszerek és áramkörök, amelyekkel ezt a nemlinearitást kompenzálhatjuk, és pontosabb méréseket érhetünk el.
Az egyik leggyakoribb módszer a soros ellenállással való linearizálás. Ebben az esetben egy fix értékű ellenállást kapcsolunk sorba a termisztorral. A soros ellenállás csökkenti a teljes áramkör ellenállásának változását a hőmérséklet függvényében, ezáltal lineárisabbá téve a karakterisztikát egy bizonyos tartományban. A megfelelő ellenállás értékének kiválasztása kritikus fontosságú a kívánt linearizálási tartomány szempontjából.
Egy másik népszerű módszer a Wheatstone-híd használata. A hídba a termisztort beépítve, a híd kimeneti feszültsége a hőmérséklet függvényében változik. A híd többi ellenállásának gondos megválasztásával a kimeneti feszültség linearitása javítható. Ez a módszer különösen alkalmas differenciális mérésekre, ahol a hőmérsékletváltozás a lényeges, nem pedig a pontos abszolút érték.
A legfontosabb szempont a linearizálás során a kívánt hőmérséklet tartomány és a pontosság. Nincs egyetlen, minden helyzetben optimális megoldás, a linearizáló áramkört mindig az adott alkalmazás igényeihez kell igazítani.
A modern mikrovezérlőkkel gyakran alkalmaznak szoftveres linearizálást. Ebben az esetben a termisztor jelét egy analóg-digitális átalakító (ADC) alakítja digitális jellé, majd a mikrovezérlő szoftvere egy előre meghatározott képlet vagy táblázat segítségével korrigálja a nemlinearitást. Ez a módszer rugalmas, mivel a korrekciós paraméterek könnyen módosíthatók, de megfelelő kalibrációt igényel.
A bonyolultabb, de pontosabb megoldások közé tartoznak az op-amp alapú áramkörök, amelyek aktív visszacsatolást használnak a termisztor nemlinearitásának kompenzálására. Ezek az áramkörök bonyolultabbak, de lehetővé teszik a hőmérsékletmérés pontosságának jelentős javítását.
A linearizálás során figyelembe kell venni a termisztor sajáthelyesztési hibáját is. Ez a hiba akkor jelentkezik, amikor a termisztoron átfolyó áram felmelegíti azt, ami hamis hőmérsékletmérést eredményez. Az áramkör tervezésekor törekedni kell a termisztoron átfolyó áram minimalizálására.
Termisztorok alkalmazása hőmérsékletmérésre: Pontosság és kalibráció
A termisztorok hőmérsékletmérésre való alkalmazása során a pontosság kulcsfontosságú szempont. Bár a termisztorok érzékenyek és gyorsan reagálnak a hőmérsékletváltozásokra, a hőmérséklet-ellenállás karakterisztikájuk nem lineáris. Ez azt jelenti, hogy a mért ellenállásérték közvetlen átalakítása hőmérsékletté nem mindig elegendő a kívánt pontosság eléréséhez.
A kalibráció elengedhetetlen a pontos hőmérsékletméréshez. A kalibráció során a termisztor ellenállását ismert hőmérsékleteken mérjük, és ezeket az adatokat használjuk egy kalibrációs görbe vagy egyenlet létrehozására. Ezt a görbét vagy egyenletet használjuk aztán a mért ellenállásértékek hőmérsékletté alakításához.
A kalibrációs folyamat során figyelembe kell venni a termisztor önmelegedését is. Ha a termisztoron áram folyik, az felmelegedhet, ami pontatlan mérésekhez vezethet. Az önmelegedés minimalizálása érdekében a termisztoron átfolyó áramot a lehető legalacsonyabban kell tartani, vagy a kalibráció során figyelembe kell venni az önmelegedés hatását.
A legfontosabb, hogy a termisztorok hőmérsékletmérésre való alkalmazásakor a kalibráció elengedhetetlen a pontos eredmények eléréséhez, és a kalibráció során figyelembe kell venni a termisztor nemlineáris karakterisztikáját és az önmelegedési hatást.
A kalibrációt általában több ponton végzik el a hőmérsékleti tartományban, hogy pontosabb kalibrációs görbét kapjanak. Minél több ponton történik a kalibráció, annál pontosabb lesz a mérés. A kalibrációs pontok kiválasztásakor figyelembe kell venni a mérendő hőmérsékleti tartományt és a kívánt pontosságot. Például egy orvosi hőmérőnél nagyon pontosnak kell lennie a testhőmérséklet tartományában.
Termisztorok alkalmazása áramkorlátozásra: Túláramvédelem
A termisztorok kiválóan alkalmazhatók áramkorlátozásra és túláramvédelemre, különösen az NTC (negatív hőmérsékleti együttható) termisztorok. Ezek ellenállása a hőmérséklet növekedésével csökken. Normál működés során az áram alacsony, így a termisztor hideg marad, és nagy ellenállást képvisel, ami korlátozza az áramot egy elfogadható szintre.
Ha túláram lép fel, a termisztoron átfolyó nagyobb áram felmelegíti azt. Ahogy a termisztor melegszik, az ellenállása csökken, ami lehetővé teszi még több áram átfolyását. Ez a folyamat önfűtéses jelenség, ami a termisztort gyorsan felhevíti, és az ellenállása drasztikusan lecsökken. Ezzel a termisztor gyakorlatilag rövidzárlatot hoz létre a védendő áramkörben, ami aktiválhatja a biztosítékot, vagy más védelmi mechanizmust.
A lényeg, hogy a termisztor a túláram hatására felmelegszik és ellenállása lecsökken, ezáltal korlátozva a további áramnövekedést, védve ezzel az áramkört a károsodástól.
Az ilyen típusú áramkorlátozó termisztorokat gyakran használják például tápegységekben, motorindítókban, és LED világításban. Fontos megjegyezni, hogy a termisztor kiválasztásakor figyelembe kell venni a maximális áramot, a feszültséget, és a környezeti hőmérsékletet, hogy a védelem hatékony és megbízható legyen.
Termisztorok alkalmazása öngyulladási áramkörökben: Fűtés szabályozása
Az öngyulladási áramkörökben a termisztorok kulcsszerepet játszanak a fűtés szabályozásában. A termisztor hőmérsékletfüggő ellenállása lehetővé teszi, hogy az áramkör automatikusan reagáljon a környezeti hőmérséklet változásaira. Például, egy negatív hőmérsékleti együtthatójú (NTC) termisztor ellenállása csökken a hőmérséklet emelkedésével.
Ebben az esetben, ha a fűtőelem hőmérséklete csökken, az NTC termisztor ellenállása megnő, ami megnöveli az áramot az áramkörben, és bekapcsolja a fűtést. Amikor a kívánt hőmérséklet eléri, a termisztor ellenállása lecsökken, csökkentve az áramot, és kikapcsolva vagy csökkentve a fűtést. Ez a folyamat folyamatosan ismétlődik, így biztosítva a stabil hőmérsékletet.
A termisztorok öngyulladási áramkörökben történő alkalmazása lehetővé teszi a pontos és automatikus fűtés szabályozást, elkerülve a túlfűtést és az energia pazarlást.
Az ilyen áramkörök gyakran megtalálhatók inkubátorokban, hőmérséklet-szabályozott kemencékben és egyéb olyan alkalmazásokban, ahol a pontos hőmérséklet-szabályozás elengedhetetlen.

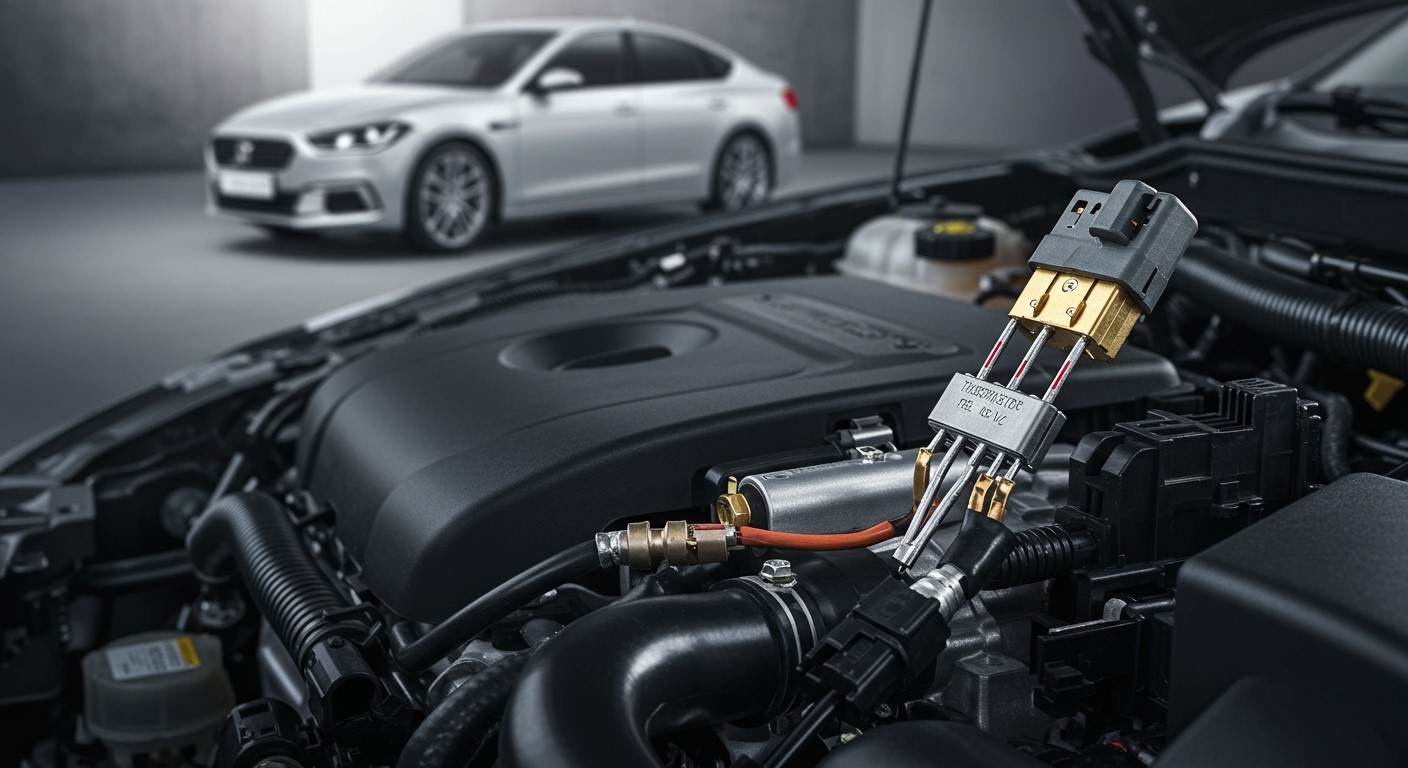

Termisztorok a gépjárműiparban: Motorhőmérséklet és légkondicionálás
A termisztorok elengedhetetlenek a modern gépjárművekben, különösen a motorhőmérséklet szabályozásában és a légkondicionáló rendszerekben. A motor optimális működéséhez elengedhetetlen a megfelelő hőmérséklet tartása. A termisztorok pontosan mérik a hűtőfolyadék hőmérsékletét, és jelet küldenek az elektronikus vezérlőegységnek (ECU). Ez az információ kulcsfontosságú a befecskendezési időzítés, a gyújtás előgyújtás és a ventilátor működtetése szempontjából.
A légkondicionáló rendszerekben a termisztorok a párologtató és a hűtőközeg hőmérsékletét figyelik. A túlzottan alacsony hőmérséklet a párologtató jegesedéséhez vezethet, ami rontja a hatékonyságot és károsíthatja a rendszert. A termisztor által mért adatok alapján az ECU szabályozza a kompresszor működését, így biztosítva a hatékony és biztonságos hűtést.
A termisztorok használata a gépjárművekben lehetővé teszi a motor hatékonyabb működését, csökkenti a károsanyag-kibocsátást és javítja a légkondicionáló rendszer teljesítményét.
A termisztorok általában NTC (Negative Temperature Coefficient) típusúak, ami azt jelenti, hogy a hőmérséklet növekedésével csökken az ellenállásuk. Ez a változás könnyen mérhető és elektronikusan feldolgozható, ami egyszerűsíti a vezérlőrendszerek tervezését.
A hibás termisztor komoly problémákat okozhat, mint például a motor túlmelegedése vagy a légkondicionáló nem megfelelő működése. Ezért fontos a rendszeres ellenőrzésük és szükség esetén a cseréjük.
Termisztorok az orvosi eszközökben: Hőmérséklet-szabályozás és monitorozás
Az orvosi eszközök területén a termisztorok kulcsszerepet játszanak a pontos hőmérséklet-szabályozásban és monitorozásban. Gondoljunk csak a lélegeztetőgépekre, ahol a belélegzett levegő hőmérsékletének állandó szinten tartása létfontosságú a beteg komfortérzete és a tüdő károsodásának elkerülése érdekében. Termisztorok biztosítják, hogy a levegő ne legyen túl hideg vagy túl meleg.
Hasonlóan fontos a szerepük az inkubátorokban, ahol a koraszülöttek számára létfontosságú a stabil testhőmérséklet fenntartása. A termisztorok itt nemcsak a hőmérséklet mérésére szolgálnak, hanem a fűtőelemek vezérlésére is, így biztosítva a beállított hőmérséklet pontos tartását.
A diagnosztikai eszközökben, például a MRI vagy CT készülékekben, a termisztorok a készülékek belső hőmérsékletének felügyeletére használatosak, megakadályozva a túlmelegedést és biztosítva a készülékek megbízható működését.
A termisztorok precíz hőmérséklet-mérése és gyors reakcióideje nélkülözhetetlen az orvosi eszközök biztonságos és hatékony működéséhez.
Végül, de nem utolsó sorban, a bőrre helyezhető hőmérőkben is termisztorok találhatók. Ezek lehetővé teszik a folyamatos, non-invazív testhőmérséklet-mérést, ami különösen fontos a kritikus állapotú betegek monitorozásakor.
Termisztorok a háztartási gépekben: Hűtőszekrények, mosógépek, sütők
A termisztorok elengedhetetlen alkatrészek a modern háztartási gépekben, különösen a hűtőszekrényekben, mosógépekben és sütőkben. Feladatuk a hőmérséklet pontos mérése és szabályozása.
A hűtőszekrényekben a termisztorok a hűtőtér és a fagyasztótér hőmérsékletét figyelik. Az adatok alapján a vezérlőegység szabályozza a kompresszor működését, biztosítva az optimális hűtést és az energiatakarékosságot. Ha a hőmérséklet eltér a beállított értéktől, a termisztor jelet küld, és a kompresszor bekapcsol vagy kikapcsol.
A mosógépekben a termisztor a víz hőmérsékletét méri a mosási és öblítési ciklusok során. Ez kritikus a különböző anyagokhoz és programokhoz megfelelő hőmérséklet biztosításához. A túl forró víz károsíthatja a ruhákat, míg a túl hideg víz nem tisztítja megfelelően azokat.
A sütőkben a termisztor a sütőtér hőmérsékletét szabályozza. Pontos mérése elengedhetetlen a tökéletes sütési eredményhez. A termisztor adatai alapján a fűtőelemek be- és kikapcsolnak, így biztosítva az egyenletes hőmérsékletet és a kívánt sütési szintet. A modern sütőkben akár több termisztor is lehet, a hőeloszlás finomhangolása érdekében.
A termisztorok a háztartási gépekben nem csupán mérik a hőmérsékletet, hanem aktívan hozzájárulnak a gépek hatékony és biztonságos működéséhez, valamint az élettartamuk meghosszabbításához.
A termisztor meghibásodása esetén a háztartási gép működése zavart szenvedhet. Például a hűtőszekrény nem hűt eléggé, a mosógép nem melegíti fel a vizet, vagy a sütő nem tartja a beállított hőmérsékletet. Ezért fontos a rendszeres karbantartás és a szakember általi ellenőrzés.
Termisztorok a klímaberendezésekben: Hatékony hőmérséklet-szabályozás
A klímaberendezésekben a termisztorok kulcsszerepet játszanak a pontos hőmérséklet-szabályozásban. Ezek az apró, hőre érzékeny ellenállások folyamatosan mérik a levegő hőmérsékletét a berendezés különböző pontjain, például a bemeneti és kimeneti levegő áramában.
Az így nyert adatok alapján a klíma vezérlőrendszere azonnal reagál, beállítva a kompresszor teljesítményét, a ventilátor sebességét vagy a hűtőközeg áramlását. Ez biztosítja, hogy a beállított hőmérséklet a lehető legpontosabban legyen tartva a szobában.
A termisztorok használata nélkül a klímaberendezések sokkal kevésbé lennének hatékonyak és pontosak, ami magasabb energiafogyasztáshoz és kényelmetlenebb hőmérséklethez vezetne.
Ezenkívül, a termisztorok segítenek a túlmelegedés elleni védelemben is. Ha a berendezés valamilyen okból túlmelegszik, a termisztor jelzi a problémát, és a klíma automatikusan leáll, megelőzve a károkat.

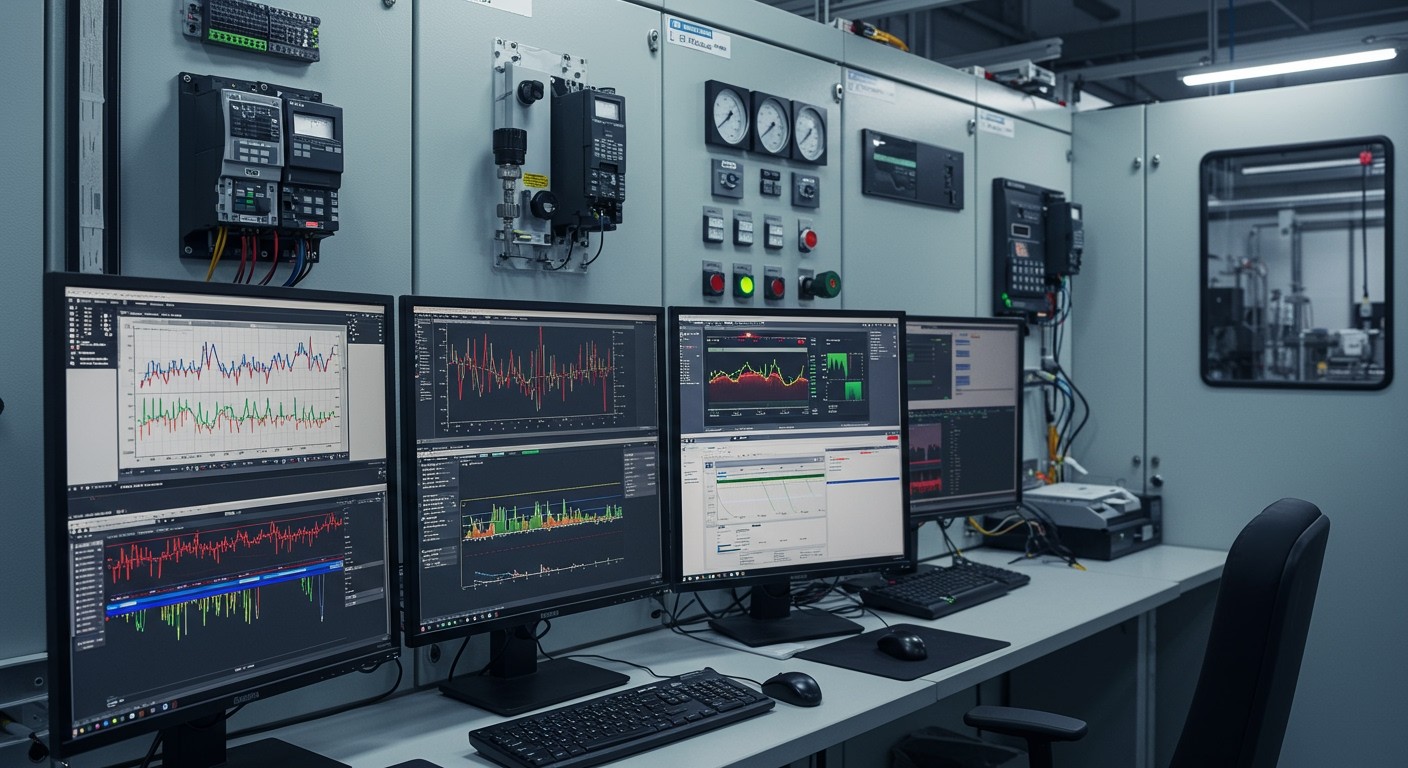

Termisztorok az ipari automatizálásban: Folyamatok ellenőrzése és szabályozása
Az ipari automatizálásban a termisztorok kulcsszerepet játszanak a folyamatok pontos hőmérséklet-ellenőrzésében és szabályozásában. Számos alkalmazási területen találkozhatunk velük, ahol a hőmérséklet kritikus paraméter a termék minőségének vagy a rendszer biztonságának szempontjából.
Például, a vegyipari folyamatokban a termisztorok segítenek a reakcióhőmérséklet stabilan tartásában, ami elengedhetetlen a kívánt termék előállításához. Az élelmiszeriparban a pasztörizálás és sterilizálás során a termisztorok biztosítják a megfelelő hőmérsékleti tartomány betartását, garantálva ezzel a termékek biztonságát és eltarthatóságát.
A termisztorok által mért hőmérsékleti adatokat a vezérlőrendszerek felhasználják a fűtési, hűtési vagy szellőztetési rendszerek működésének finomhangolására, ezzel optimalizálva az energiafelhasználást és minimalizálva a hulladékot.
A termisztorok előnye, hogy kis méretűek, gyorsan reagálnak a hőmérsékletváltozásokra, és viszonylag olcsók. A hátrányuk, hogy nem lineáris a karakterisztikájuk, ezért a mért értékeket kompenzálni kell a vezérlőrendszerben. Ennek ellenére a megbízhatóságuk és a sokoldalúságuk miatt széles körben alkalmazzák őket az ipari automatizálásban.
A folyamatirányító rendszerekben a termisztorok jeleit gyakran PLC-k (Programozható Logikai Vezérlők) dolgozzák fel, amelyek komplex algoritmusok alapján szabályozzák a különböző beavatkozó szerveket, mint például szelepeket, fűtőelemeket vagy hűtőventilátorokat. Ezáltal biztosítva a folyamatok optimális működését.
Termisztorok kiválasztása: Szempontok és gyakorlati tanácsok
A termisztor kiválasztása során számos tényezőt kell figyelembe venni. Az első és legfontosabb a mérés tartománya. Milyen hőmérséklet-intervallumban kell pontos méréseket végezni? Ez meghatározza a termisztor alaptípusát (NTC vagy PTC) és annak ellenállási értékét.
Fontos szempont a pontosság és a linearitás is. Bár a termisztorok nem lineárisak, léteznek linearizációs technikák, vagy választhatunk olyan termisztort, amely a kívánt hőmérséklet-tartományban lineárisabb viselkedést mutat. A gyártók adatlapjain megtalálhatók a tipikus pontossági értékek és a B-érték, ami a hőmérséklet és az ellenállás közötti kapcsolatot írja le.
A válaszidő is kritikus lehet, különösen dinamikus hőmérsékletváltozások esetén. A kisebb termisztorok általában gyorsabban reagálnak, de a nagyobbak robusztusabbak lehetnek. Figyeljünk a környezeti hatásokra is! A páratartalom, a korrózió és a mechanikai igénybevételek befolyásolhatják a termisztor élettartamát és pontosságát. Válasszunk olyan termisztort, amely megfelel a környezeti követelményeknek.
A termisztor kiválasztásakor a legfontosabb, hogy a felhasználási terület pontos igényeit figyelembe véve válasszuk ki a megfelelő típust és paramétereket.
Végül, de nem utolsó sorban, a költség is szempont lehet, de ne áldozzuk fel a pontosságot és a megbízhatóságot az alacsonyabb ár érdekében. Mérlegeljük a teljes költséget, beleértve a telepítést, a karbantartást és a potenciális cseréket is.
Termisztorok bekötése és áramköri tervezése: Fontos tudnivalók
A termisztorok bekötésekor figyelembe kell venni a polaritást, habár a legtöbb termisztor nem polarizált alkatrész. A feszültségosztó kapcsolás a leggyakoribb módszer a hőmérséklet mérésére termisztor segítségével. Ebben az esetben a termisztor egy ellenállással sorba van kötve, és a kettő közötti feszültség a hőmérséklet függvényében változik.
Fontos az ellenállás értékének helyes megválasztása. Ha az ellenállás túl nagy, a termisztor által leadott jel gyenge lesz. Ha túl kicsi, a termisztor öngerjesztése okozhat pontatlan méréseket. Az ellenállás értékét úgy kell megválasztani, hogy a termisztor által mért hőmérséklet tartományban a feszültségosztó a legérzékenyebb legyen.
A termisztorok áramköri tervezésénél kiemelten fontos a teljesítmény disszipáció figyelembe vétele. A termisztoron átfolyó áram felmelegítheti az alkatrészt, ami hibás mérésekhez vezethet.
A termisztorok védelmére áramkorlátozó ellenállást is be lehet építeni az áramkörbe, különösen akkor, ha a termisztor alacsony ellenállású. Az áramkör tervezése során figyelembe kell venni a termisztor specifikációit, beleértve a hőmérséklet-ellenállás karakterisztikát és a maximális üzemi hőmérsékletet. A pontos mérések érdekében a termisztort megfelelően árnyékolni kell a külső hőforrásoktól.
A termisztorok élettartama és megbízhatósága: Mire figyeljünk?
A termisztorok élettartama és megbízhatósága kritikus szempontok, különösen ipari alkalmazásokban. Több tényező befolyásolja, például a hőmérséklet, a páratartalom és az áramterhelés. A termisztorok hosszú távú stabilitását a gyártási technológia és az alapanyagok minősége is meghatározza. A túlzott hőterhelés, akár rövid ideig is, maradandó károsodást okozhat.
Fontos figyelembe venni a termisztor üzemi hőmérséklet-tartományát. A specifikációkon túli használat gyors öregedéshez és pontosságvesztéshez vezethet. A ciklikus hőmérsékletváltozások szintén stresszt okoznak az alkatrészben, csökkentve annak élettartamát.
A megbízhatóság növelése érdekében:
- Válasszunk a tervezett alkalmazáshoz megfelelő, minőségi termisztort.
- Gondoskodjunk a megfelelő hőelvezetésről.
- Kerüljük a túlzott áramterhelést.
A legfontosabb, hogy a termisztort a gyártó által megadott paramétereken belül üzemeltessük, különös figyelmet fordítva a maximális üzemi hőmérsékletre és áramra.
A környezeti tényezők, mint a páratartalom és a korrozív anyagok is befolyásolják a termisztor élettartamát. A megfelelő védelem, például beágyazás vagy speciális bevonatok alkalmazása, jelentősen meghosszabbíthatja az alkatrész élettartamát.
