Az ipari szektorban az energiahatékonyság kulcsfontosságú tényező a költségek csökkentése és a környezeti terhelés mérséklése szempontjából. Az üzemi kondenzátorok ebben a kontextusban kiemelkedő szerepet töltenek be. Feladatuk elsősorban a meddő teljesítmény kompenzálása, ami közvetlenül javítja a hálózat hatékonyságát.
A meddő teljesítmény jelenléte a hálózatban felesleges áramot generál, ami növeli a veszteségeket a vezetékekben és a transzformátorokban. Ez a jelenség különösen jellemző az induktív jellegű terhelésekre, mint például a motorok, transzformátorok és hegesztőgépek, melyek az ipari környezetben igen gyakoriak. Az üzemi kondenzátorok által termelt kapacitív teljesítmény ellensúlyozza ezt az induktív hatást, így csökkentve a teljes áramot és a veszteségeket.
A meddő teljesítmény kompenzálásával az üzemi kondenzátorok javítják a teljesítménytényezőt (cos φ), ami azt jelenti, hogy a hálózat hatékonyabban használja fel a rendelkezésre álló energiát.
Ennek eredményeként csökken az energiafogyasztás, ami alacsonyabb villanyszámlát eredményez, valamint a hálózat teherbírása is nő, lehetővé téve további berendezések problémamentes üzemeltetését. Továbbá, a feszültségesés is mérséklődik, ami hozzájárul a berendezések hosszabb élettartamához és stabilabb működéséhez. Az üzemi kondenzátorok tehát nem csupán energiát takarítanak meg, hanem a teljes ipari rendszer megbízhatóságát és hatékonyságát is növelik.
Az üzemi kondenzátorok alapelvei: Kapacitás, feszültség és frekvencia
Az üzemi kondenzátorok ipari alkalmazásának megértéséhez elengedhetetlen a kapacitás, feszültség és frekvencia alapelveinek ismerete. A kapacitás (mértékegysége Farad, F) határozza meg, hogy a kondenzátor mennyi elektromos töltést képes tárolni adott feszültségen. Minél nagyobb a kapacitás, annál több energiát képes a kondenzátor elraktározni. Az ipari alkalmazásokban ez kritikus lehet, például motorok indításánál, ahol nagy energiaimpulzusra van szükség.
A névleges feszültség az a maximális feszültség, amelyet a kondenzátor tartósan elvisel anélkül, hogy meghibásodna. Fontos, hogy a kondenzátor névleges feszültsége magasabb legyen, mint az alkalmazásban várható legnagyobb feszültség, különben a kondenzátor tönkremehet. Az ipari környezetben a hálózati feszültség ingadozásai miatt ez különösen fontos szempont.
A frekvencia befolyásolja a kondenzátor impedanciáját (váltakozó árammal szembeni ellenállását). Minél magasabb a frekvencia, annál alacsonyabb az impedancia. Ez fontos a szűrő áramkörök tervezésénél, ahol a kondenzátorokat bizonyos frekvenciák elnyelésére vagy átengedésére használják. Például, frekvenciaváltókban a kondenzátorok a harmonikus torzítás csökkentésére szolgálnak, melyek a nem szinuszos áramfelvétel következményei.
Az üzemi kondenzátorok kiválasztásakor a kapacitás, a feszültség és a frekvencia optimális kombinációjának megtalálása kulcsfontosságú a berendezés hatékony és biztonságos működéséhez.
A nem megfelelő kapacitású kondenzátor alulméretezett lehet a feladathoz, míg a túl nagy kapacitás felesleges költséget jelenthet. A feszültség túlterhelése a kondenzátor gyors tönkremeneteléhez vezethet. A frekvencia figyelmen kívül hagyása pedig a kívánt funkció nem megfelelő működését eredményezheti. Ezért a mérnökök gondosan elemzik az alkalmazás követelményeit, és ennek megfelelően választják ki a megfelelő üzemi kondenzátort.
A kondenzátorok típusai (pl. fólia-, elektrolit-, kerámia kondenzátorok) eltérő tulajdonságokkal rendelkeznek a kapacitás, feszültség és frekvencia tekintetében, ezért a megfelelő típus kiválasztása a tervezési folyamat fontos része. Például, fóliakondenzátorokat gyakran használnak a magas frekvenciájú alkalmazásokban, míg az elektrolit kondenzátorokat a nagy kapacitást igénylő, de alacsonyabb frekvenciájú áramkörökben.
A meddőteljesítmény fogalma és hatása az ipari hálózatokra
A meddőteljesítmény egy olyan elektromos teljesítménykomponens, amely nem végez hasznos munkát, hanem a váltakozó áramú áramkörökben található induktív (pl. motorok, transzformátorok) és kapacitív elemek között cikázik. Ez a „meddő” jelleg abból adódik, hogy az áram és a feszültség között fáziseltolódás van, így a teljesítmény időbeli átlaga nulla. Bár nem hasznos, a meddőteljesítmény jelenléte jelentős hatással van az ipari hálózatokra.
A magas meddőteljesítmény számos problémát okozhat: növeli a hálózat áramterhelését, ami túlzott hőtermeléshez, a vezetékek túlmelegedéséhez és a transzformátorok túlterheléséhez vezethet. Ez csökkenti a rendszer hatékonyságát és növeli az energiaveszteségeket a vezetékekben (I2R veszteségek).
Ezen felül, a magas meddőteljesítmény feszültségesést okozhat a hálózatban, ami befolyásolja a berendezések működését és élettartamát. A feszültségesés különösen kritikus lehet a távoli pontokon vagy a nagy terhelésű területeken.
A meddőteljesítmény csökkentése vagy kompenzálása elengedhetetlen az ipari hálózatok hatékony és megbízható működéséhez.
A villamosenergia-szolgáltatók gyakran büntetik a magas meddőteljesítmény-fogyasztást, mivel az extra terhelést jelent a hálózatra. Ezért az ipari létesítményeknek törekedniük kell a meddőteljesítmény minimalizálására.
A kondenzátorok használata az egyik legelterjedtebb módszer a meddőteljesítmény kompenzálására. A kondenzátorok kapacitív meddőteljesítményt termelnek, ami ellensúlyozza az induktív meddőteljesítményt, ezáltal javítva a teljesítménytényezőt és csökkentve a hálózat terhelését.
Teljesítménytényező javítása: Miért van rá szükség és hogyan működik?
Az ipari környezetben a teljesítménytényező javítása kulcsfontosságú a hatékony energiafelhasználás szempontjából. A teljesítménytényező (cos φ) azt mutatja meg, hogy a hálózatból felvett látszólagos teljesítmény (S) mekkora része hasznosul ténylegesen munkavégzésre (P). Ideális esetben ez az érték 1, ami azt jelenti, hogy a teljes felvett energia munkává alakul. Azonban az induktív jellegű berendezések, mint például a motorok, transzformátorok és hegesztőgépek, fáziskésést okoznak a feszültség és az áram között, ami a teljesítménytényező romlásához vezet.
Miért fontos a teljesítménytényező javítása? Alacsony teljesítménytényező esetén a hálózat nagyobb áramot igényel ugyanazon munkateljesítmény eléréséhez. Ez túlzott terhelést okoz a vezetékeken, transzformátorokon és generátorokon, ami energiaveszteséghez (főként hő formájában), a berendezések élettartamának csökkenéséhez és a hálózat instabilitásához vezethet. Ráadásul a szolgáltatók gyakran büntetik a vállalatokat az alacsony teljesítménytényező miatt, mivel ez többletköltséget jelent a hálózat üzemeltetése szempontjából.
Hogyan működik a teljesítménytényező javítása üzemi kondenzátorokkal? A kondenzátorok kapacitív jelleget képviselnek, ami azt jelenti, hogy az áram a feszültség előtt jár. Ezzel a tulajdonsággal ellensúlyozni lehet az induktív terhelések által okozott fáziskésést. A kondenzátorokat párhuzamosan kapcsolják az induktív terhelésekkel, így kompenzálják a reaktív teljesítményt. A kondenzátorok „látszólagos” reaktív teljesítményt termelnek, mely ellentétes irányú az induktív terhelések által felvett reaktív teljesítménnyel. Ezzel a módszerrel a hálózatból felvett reaktív teljesítmény csökken, így a teljesítménytényező javul.
A kondenzátorok által biztosított reaktív teljesítmény csökkenti a hálózat terhelését, lehetővé téve, hogy a rendszer hatékonyabban működjön.
A teljesítménytényező javítása csökkenti az energiaveszteséget, növeli a hálózat kapacitását, javítja a feszültségstabilitást és csökkenti a költségeket. Fontos megjegyezni, hogy a kondenzátorok megfelelő méretezése elengedhetetlen a túlzott kompenzáció elkerülése érdekében, ami túlfeszültséghez és egyéb problémákhoz vezethet. A helyes méretezéshez és a megfelelő kondenzátor kiválasztásához szakértői segítség ajánlott.
Különböző típusú üzemi kondenzátorok: Olaj-, film- és elektrolit kondenzátorok
Az ipari alkalmazásokban használt üzemi kondenzátorok sokfélesége lehetővé teszi, hogy a legkülönbözőbb igényekre is találjunk megfelelő megoldást. Nézzük a három leggyakoribb típust: az olaj-, film- és elektrolit kondenzátorokat.
Olajkondenzátorok: Ezek a kondenzátorok nagy megbízhatóságukról és hosszú élettartamukról híresek. A dielektrikumuk impregnált olaj, ami kiváló szigetelési tulajdonságokat biztosít, és lehetővé teszi a magas feszültségű alkalmazásokat. Gyakran használják őket nagy teljesítményű áramkörökben, például hegesztőgépekben és motorindítókban. Az olajkondenzátorok robusztus felépítésük miatt jól tűrik a szélsőséges környezeti hatásokat.
Filmkondenzátorok: A filmkondenzátorok dielektrikumként vékony műanyag filmet használnak. Számos altípusa létezik, attól függően, hogy milyen műanyagot használnak (pl. polipropilén, poliészter). Ezek a kondenzátorok széles körben elterjedtek, mivel jó az ár/érték arányuk, alacsony az ESR (ekvivalens soros ellenállásuk), és viszonylag stabilak a hőmérséklet változásaira. Alkalmazásuk igen változatos: megtalálhatók tápegységekben, szűrőkörökben és motorvezérlőkben.
Elektrolit kondenzátorok: Az elektrolit kondenzátorok nagy kapacitású értékekkel rendelkeznek, ami ideálissá teszi őket szűrési és pufferelési feladatokra. Két fő típusuk létezik: alumínium és tantál. Az alumínium elektrolit kondenzátorok olcsóbbak és nagyobb kapacitást kínálnak, de rövidebb élettartamuk lehet. A tantál elektrolit kondenzátorok drágábbak, de stabilabbak és hosszabb élettartamúak.
Az elektrolit kondenzátorok polarizáltak, ami azt jelenti, hogy helyes polaritással kell bekötni őket az áramkörbe, ellenkező esetben tönkremehetnek.
Tipikus alkalmazási területeik a tápegységek, hangszórók keresztezői és egyéb elektronikai berendezések.
A kondenzátor típusának kiválasztása az adott alkalmazás speciális követelményeitől függ. Fontos figyelembe venni a feszültséget, a kapacitást, a hőmérsékletet, az élettartamot és a költségeket.
Az üzemi kondenzátorok felépítése és belső szerkezete
Az üzemi kondenzátorok belső szerkezete a felhasználási területüktől függően változik, de az alapelv minden esetben ugyanaz: két vezető felület (általában fémfólia) között szigetelőanyag (dielektrikum) helyezkedik el. A leggyakoribb dielektrikumok a polipropilén film, a papír (olajjal impregnálva), vagy a fémoxid rétegek.
A fémfóliákat általában feltekercselik, hogy minél nagyobb felületet érjenek el kis helyen. Ez a tekercs kerül aztán egy masszív, hőálló házba, ami védi a belső alkatrészeket a külső hatásoktól (nedvesség, hőmérséklet, mechanikai sérülések). A ház anyaga lehet műanyag, fém, vagy kerámia, a konkrét alkalmazástól függően.
A kondenzátor kivezetései a fémfóliákhoz csatlakoznak, és ezeken keresztül történik az elektromos áram be- és kivezetése. A kivezetések lehetnek csavarosak, forraszthatóak, vagy dugaszolhatóak, attól függően, hogy milyen módon kell a kondenzátort a berendezésbe beépíteni.
A kondenzátorok belső szerkezetének kialakítása nagymértékben befolyásolja a teljesítményét, élettartamát és megbízhatóságát. A megfelelő anyagok kiválasztása és a precíz gyártási folyamat elengedhetetlen a hosszú távú, problémamentes működéshez.
Fontos megjegyezni, hogy a kondenzátorok belsejében gyakran találhatók védelmi elemek is, például túlnyomás-szelepek, amelyek megakadályozzák a robbanást, ha a kondenzátor túlfeszültség vagy túlmelegedés miatt meghibásodik. Ezek a védelmi mechanizmusok növelik a berendezés biztonságát és csökkentik a károk kockázatát.
Üzemi kondenzátorok kiválasztása: Szempontok a megfelelő típus és méret meghatározásához
Az üzemi kondenzátorok kiválasztása kritikus fontosságú a megbízható és hatékony ipari működés szempontjából. A megfelelő kondenzátor kiválasztásához számos tényezőt kell figyelembe venni, amelyek befolyásolják a kondenzátor teljesítményét és élettartamát. Először is, tisztázni kell a pontos alkalmazási területet és a rendszer követelményeit.
A legfontosabb szempontok közé tartozik a feszültségtűrés (voltage rating). A kiválasztott kondenzátornak képesnek kell lennie a rendszerben előforduló maximális feszültség kezelésére, figyelembe véve a feszültségcsúcsokat és tranziens jelenségeket is. A túl alacsony feszültségtűrésű kondenzátor meghibásodhat, ami a berendezés leállásához vezethet.
A kapacitás (capacitance) értékének meghatározása is kulcsfontosságú. Ezt a rendszer áramköri igényei határozzák meg. Például, teljesítménytényező javításához használt kondenzátoroknál a szükséges kapacitás a terhelés induktív reaktanciájától függ. A túl kicsi kapacitás nem biztosítja a kívánt teljesítménytényező javítást, míg a túl nagy kapacitás túlzott kompenzációhoz és feszültségnövekedéshez vezethet.
A hőmérsékleti tűrés szintén lényeges szempont. Az üzemi kondenzátorok gyakran zord környezetben működnek, ahol a hőmérséklet jelentősen ingadozhat. A kondenzátornak képesnek kell lennie a megadott hőmérsékleti tartományban stabilan működni. A hőmérséklet hatással van a kondenzátor élettartamára és kapacitására.
A megfelelő kondenzátor kiválasztásának alapja a rendszer pontos igényeinek felmérése, beleértve a feszültséget, áramot, hőmérsékletet és a várható élettartamot.
A kondenzátor típusa (pl. fólia, elektrolit) a tervezett alkalmazástól függ. A fóliakondenzátorok általában hosszabb élettartamúak és stabilabbak, de nagyobb méretűek és drágábbak lehetnek. Az elektrolit kondenzátorok kisebb méretűek és olcsóbbak, de rövidebb az élettartamuk és érzékenyebbek a hőmérsékletre.
A gyártó minősége és a megbízhatósági adatok is fontosak. Érdemes olyan gyártót választani, amely jó hírnévvel rendelkezik és részletes műszaki adatokat, valamint megbízhatósági teszteket biztosít a termékeiről.
Végül, de nem utolsósorban, a méret is korlátozó tényező lehet. A kondenzátornak bele kell férnie a rendelkezésre álló helyre, és a csatlakozásainak kompatibilisnek kell lenniük a rendszerrel.

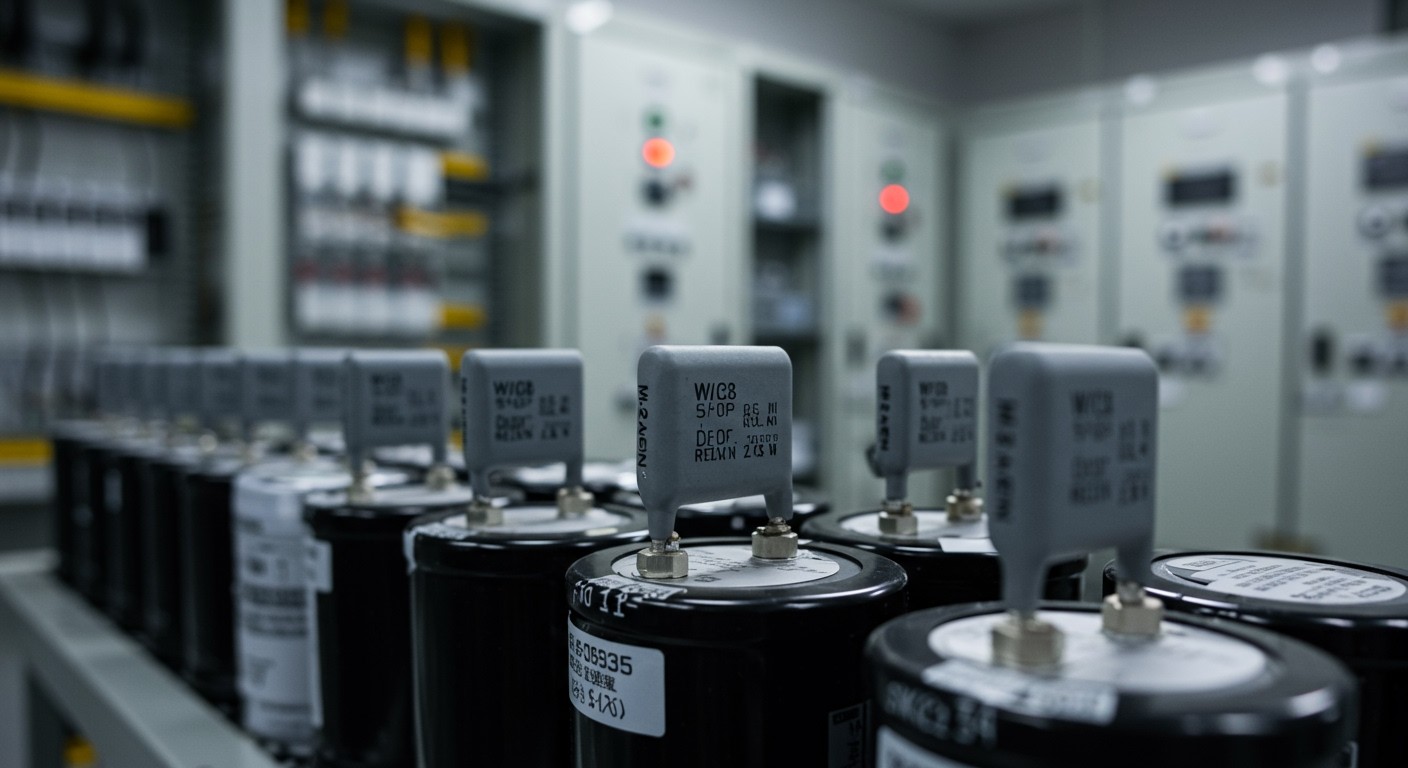

Kondenzátor bankok: Felépítés, működés és szabályozás
A kondenzátor bankok az ipari környezetben használt üzemi kondenzátorok csoportjai, melyeket a teljesítménytényező javítására, feszültség stabilitásának növelésére és a hálózati veszteségek csökkentésére használnak. Felépítésük alapvetően párhuzamosan vagy sorosan kapcsolt kondenzátorokból áll, melyeket egy közös keretbe, szekrénybe szerelnek. A kondenzátorok típusát a hálózati feszültség és a szükséges kompenzációs teljesítmény határozza meg.
A működésük lényege, hogy reaktív teljesítményt termelnek, ami ellentétes a legtöbb ipari berendezés (motorok, transzformátorok) által fogyasztott induktív reaktív teljesítménynek. Ezzel kompenzálják az induktív terhelést, javítva a teljesítménytényezőt (cos φ), ami közelebb kerül az 1-hez. Ezáltal a hálózat kevesebb áramot vesz fel ugyanazon aktív teljesítményhez, csökkentve a veszteségeket és tehermentesítve a hálózatot.
A szabályozás elengedhetetlen a kondenzátor bankok hatékony és biztonságos működéséhez. A szabályozás történhet fixen kapcsolt kondenzátorokkal, vagy automatikus szabályozóval, ami folyamatosan figyeli a hálózat teljesítménytényezőjét és szükség szerint kapcsolja be vagy ki a kondenzátorokat. Az automatikus szabályozás előnye, hogy a terhelés változásaihoz alkalmazkodik, optimális kompenzációt biztosítva. A szabályozók ezenkívül védelmi funkciókat is ellátnak, például túlfeszültség, túlterhelés és rövidzárlat ellen.
A helyes méretezés és szabályozás kulcsfontosságú a kondenzátor bankok hatékony működéséhez és a hálózat stabilitásának megőrzéséhez. A nem megfelelő méretezés vagy szabályozás túlzott kompenzációhoz vezethet, ami feszültség problémákat okozhat.
A kondenzátor bankok tervezésekor figyelembe kell venni a hálózat harmonikus tartalmát is. A harmonikusok torzítják a feszültség és áram szinuszgörbéjét, ami a kondenzátorok túlterheléséhez vezethet. Ebben az esetben harmonikus szűrőket kell alkalmazni a kondenzátor bankkal együtt.
A karbantartás során rendszeresen ellenőrizni kell a kondenzátorok állapotát, a csatlakozások szorosságát és a szabályozó működését. A sérült vagy elöregedett kondenzátorokat ki kell cserélni a hálózat biztonságos és hatékony működésének fenntartása érdekében.
Automatikus teljesítménytényező korrekció (APFC) rendszerek: Előnyök és működési elvek
Az automatikus teljesítménytényező korrekció (APFC) rendszerek elengedhetetlenek a modern ipari létesítményekben, ahol a hatékony energiafelhasználás kulcsfontosságú. Működési elvük egyszerű: a rendszer folyamatosan méri a hálózat teljesítménytényezőjét (cos φ), és automatikusan kapcsol be vagy ki megfelelő méretű kondenzátorokat a teljesítménytényező javítása érdekében.
Az APFC rendszerek alapvetően kondenzátor bankokból, egy vezérlőegységből és kapcsolóelemekből (pl. tirisztorok vagy kontaktorok) állnak. A vezérlőegység a hálózatról kapott adatok alapján dönti el, hogy mely kondenzátorokat kell bekapcsolni a kívánt teljesítménytényező eléréséhez. A cél a teljesítménytényező minél közelebb tartása az 1-hez (ideális érték), ami azt jelenti, hogy a hálózatban folyó áram és feszültség fázisban van egymással.
Az APFC rendszerek alkalmazásának számos előnye van:
- Csökkentik a hálózati veszteségeket, mivel a reaktív teljesítmény csökken.
- Javítják a feszültségstabilitást, ami különösen fontos nagy terhelések esetén.
- Csökkentik a villamosenergia-szolgáltató által kiszabott büntetéseket a rossz teljesítménytényező miatt.
- Növelik a hálózat kapacitását, mivel a meglévő infrastruktúra hatékonyabban használható ki.
Az APFC rendszerek legfontosabb előnye, hogy automatikusan reagálnak a terhelés változásaira, így a teljesítménytényező mindig optimális szinten tartható, minimalizálva a veszteségeket és maximalizálva a hatékonyságot.
A modern APFC vezérlők gyakran rendelkeznek kommunikációs képességekkel is, lehetővé téve a rendszer távoli felügyeletét és vezérlését. Ez különösen hasznos nagyméretű ipari létesítményekben, ahol a villamosenergia-rendszer komplex és bonyolult lehet.
Harmonikusok hatása az üzemi kondenzátorokra és a hálózatra
Az üzemi kondenzátorok használata során a hálózatban jelenlévő harmonikusok komoly problémákat okozhatnak. A harmonikusok nem szinuszos áramok és feszültségek, amelyek a hálózat alapfrekvenciájának (általában 50 Hz) többszörösei. Ezek a torzítások számos ipari berendezés, például frekvenciaváltók, hegesztőgépek és kapcsolóüzemű tápegységek működése során keletkeznek.
A harmonikus áramok túlzott mértékben terhelhetik a kondenzátorokat, mivel a kondenzátor impedanciája a frekvenciával fordítottan arányos. Ez azt jelenti, hogy a magasabb frekvenciájú harmonikus áramok nagyobb áramot generálnak a kondenzátoron keresztül, ami túlmelegedéshez és idő előtti meghibásodáshoz vezethet. A kondenzátorok élettartama jelentősen lerövidülhet.
A harmonikusok nem csak a kondenzátorokat károsítják, hanem a teljes hálózatra is negatív hatással vannak, növelve a veszteségeket, torzítva a feszültséget és zavarva az érzékeny elektronikus berendezések működését.
A harmonikusok hatásának minimalizálására harmonikus szűrőket alkalmaznak. Ezek a szűrők speciális áramkörök, amelyek elnyelik vagy elvezetik a harmonikus áramokat, mielőtt azok elérnék a kondenzátorokat és a hálózat többi részét. A szűrők tervezésekor figyelembe kell venni a hálózat harmonikus tartalmát és a kondenzátorok paramétereit.
A megfelelő méretezés és védelem elengedhetetlen az üzemi kondenzátorok hosszú élettartamának biztosításához harmonikus tartalommal terhelt hálózatokban. Rendszeres felülvizsgálat és karbantartás javasolt a problémák korai felismerése és megelőzése érdekében.
Harmonikus szűrők: Típusok, működés és alkalmazás az üzemi kondenzátorok védelmére
A harmonikus szűrők kritikus szerepet játszanak az üzemi kondenzátorok védelmében. A nemlineáris terhelések, mint például frekvenciaváltók és hegesztőberendezések, harmonikus áramokat generálnak, melyek túlterhelhetik a kondenzátorokat, csökkentve élettartamukat és akár tönkretéve őket.
Két fő típusa létezik a harmonikus szűrőknek: a passzív és az aktív szűrők. A passzív szűrők kondenzátorokból, tekercsekből és ellenállásokból épülnek fel, és egy adott frekvenciára vannak hangolva, hogy kiszűrjék a harmonikusokat. Az aktív szűrők ezzel szemben elektronikus áramköröket használnak a harmonikus áramok kompenzálására, dinamikusabban reagálva a változó terhelési körülményekre.
A harmonikus szűrők célja, hogy megakadályozzák a harmonikus áramok bejutását a kondenzátorokba, ezáltal csökkentve a feszültségtorzulást és a kondenzátorok túlterhelését.
Az alkalmazás szempontjából a passzív szűrők költséghatékony megoldást jelentenek fix harmonikus frekvenciák esetén, míg az aktív szűrők komplexebb rendszerekben, ahol a harmonikus tartalom változó, nyújtanak jobb teljesítményt. Fontos a megfelelő szűrő kiválasztása a hálózat harmonikus összetételének alapos elemzése után.
Üzemi kondenzátorok telepítése: Fontos szempontok és biztonsági előírások
Az üzemi kondenzátorok telepítése során kiemelt figyelmet kell fordítani a biztonsági előírásokra és a megfelelő tervezésre. A kondenzátorok kiválasztásakor figyelembe kell venni a hálózat feszültségét, a terhelés jellegét és a környezeti hatásokat. A helytelenül kiválasztott vagy telepített kondenzátorok túlfeszültséghez, túlmelegedéshez vagy akár robbanáshoz is vezethetnek.
A telepítéskor elengedhetetlen a szakképzett villanyszerelő alkalmazása, aki tisztában van a vonatkozó szabványokkal és előírásokkal. Gondoskodni kell a megfelelő szellőzésről, hogy a kondenzátorok ne melegedjenek túl. A kondenzátorokat védőföldeléssel kell ellátni, és biztosítani kell a könnyű hozzáférést a karbantartáshoz.
A kondenzátorok lekapcsolása után mindig meg kell várni a kisülési időt, és ellenőrizni kell a feszültségmentességet, mielőtt bármilyen karbantartási munkálatot végeznénk!
Fontos a rendszeres ellenőrzés és karbantartás, beleértve a kondenzátorok állapotának felmérését, a csatlakozások meghúzását és a szellőzőnyílások tisztítását. A megelőző karbantartás nagymértékben hozzájárul a kondenzátorok élettartamának meghosszabbításához és a hálózat üzembiztonságának növeléséhez.
Karbantartás és ellenőrzés: Az üzemi kondenzátorok élettartamának meghosszabbítása
Az üzemi kondenzátorok élettartamának maximalizálása kritikus fontosságú a megbízható ipari működés szempontjából. A rendszeres karbantartás és ellenőrzés elengedhetetlen a potenciális problémák korai felismeréséhez és a költséges leállások elkerüléséhez.
A karbantartási rutin részeként rendszeresen ellenőrizni kell a kondenzátorok fizikai állapotát. Keressünk jeleket, mint például a púposodás, szivárgás vagy elszíneződés. Ezek a problémák a kondenzátor túlmelegedésére vagy meghibásodására utalhatnak. A hőmérséklet is kulcsfontosságú tényező. A túlzott hőterhelés jelentősen csökkentheti az élettartamot. Gondoskodjunk a megfelelő szellőzésről és a hűtésről.
Az elektromos paraméterek ellenőrzése is elengedhetetlen. Mérjük meg a kapacitást, az ESR-t (ekvivalens soros ellenállás) és a szivárgási áramot. A jelentős eltérések a névleges értékektől a kondenzátor romlására utalnak. Fontos a megfelelő mérőeszközök használata és a mérési eredmények összehasonlítása a gyártói specifikációkkal.
A megelőző karbantartás a legfontosabb tényező a kondenzátorok élettartamának meghosszabbításában. Ez magában foglalja a rendszeres ellenőrzéseket, tisztítást és a problémák korai kezelését.
A kondenzátorok cseréjekor mindig minőségi alkatrészeket használjunk, amelyek megfelelnek a specifikációknak. Olcsóbb, alacsonyabb minőségű kondenzátorok használata rövidtávon spórolást jelenthet, de hosszú távon jelentős költségeket okozhat a gyakoribb meghibásodások és a leállások miatt. A dokumentáció pontos vezetése és a karbantartási napló naprakészen tartása segít a problémák nyomon követésében és a jövőbeli karbantartási tervek optimalizálásában.
Gyakori hibák és problémák az üzemi kondenzátoroknál
Az üzemi kondenzátorok, bár robusztusak, nem mentesek a hibáktól. Gyakori probléma a kapacitás csökkenése az idő múlásával, ami a szigetelőanyag degradációjának tudható be. Ez a teljesítmény romlásához vezethet a motorokban és egyéb berendezésekben. A szigetelés meghibásodása is komoly gondot okozhat, rövidzárlatot vagy akár tüzet is eredményezhet. A túlfeszültség és a túlzott hőterhelés jelentősen lerövidítheti az élettartamukat.
A leggyakoribb hiba az elektrolit kiszáradása, ami a kondenzátor kapacitásának drasztikus csökkenéséhez vezet.
Fontos a rendszeres ellenőrzés és a megelőző karbantartás, beleértve a kapacitásmérést és a szigetelési ellenállás vizsgálatát. A nem megfelelő hűtés vagy a rossz minőségű kondenzátor használata mind hozzájárulhatnak a problémák kialakulásához. A rezonanciajelenségek is károsíthatják a kondenzátorokat, ezért fontos a megfelelő áramkör tervezése.
Hibaelhárítás és javítás: Gyakorlati tanácsok
Üzemi kondenzátorok hibaelhárításánál mindig feszültségmentesítsük a rendszert! Ellenőrizzük a kondenzátor házát sérülésekre, dudorodásokra, szivárgásra. Multiméterrel mérhetjük a kapacitást és az ESR-t (Equivalent Series Resistance). A jelentős eltérés a névleges értéktől, vagy magas ESR hibára utal.
A legfontosabb: mielőtt bármilyen mérést végeznénk, várjunk legalább 5 percet a rendszer kikapcsolása után, hogy a kondenzátorok kisüljenek.
Ha a kondenzátor cseréje szükséges, mindig azonos vagy magasabb feszültségtűrésű és kapacitású alkatrészt használjunk. A polaritásra is figyeljünk, ha elektrolit kondenzátort használunk! Csere után alaposan ellenőrizzük a csatlakozásokat és a rendszer működését.
Az üzemi kondenzátorok alkalmazása a motorvezérlésben
A motorvezérlés területén az üzemi kondenzátorok kritikus szerepet töltenek be, különösen az egyfázisú aszinkron motorok indításában és működésében. Ezek a kondenzátorok segítenek a motor forgórészének elindításához szükséges fáziseltolás létrehozásában.
Az egyfázisú motorok önmagukban nem képesek elindulni, mivel nincs elegendő forgatónyomatékuk. Az üzemi kondenzátor az indítótekercsbe kötve egy második, eltolt fázist hoz létre, ami forgatónyomatékot generál, lehetővé téve a motor indulását.
Két fő típusa létezik a motorokban használt kondenzátoroknak: az indítókondenzátorok és az üzemi kondenzátorok. Az indítókondenzátorok csak az indítás pillanatában vannak bekapcsolva, majd egy centrifugális kapcsoló leválasztja őket. Az üzemi kondenzátorok azonban folyamatosan be vannak kapcsolva, javítva a motor hatásfokát és nyomatékát a teljes működési tartományban.
Az üzemi kondenzátorok optimalizálják a motor teljesítményét, csökkentve a vibrációt, a zajt és a hőtermelést, ami hosszabb élettartamot eredményez.
A megfelelő kondenzátor kiválasztása kulcsfontosságú. A túl kicsi kondenzátor gyenge nyomatékot eredményezhet, míg a túl nagy kondenzátor a motor túlmelegedését és károsodását okozhatja. Ezért fontos a motor specifikációinak megfelelő kapacitású és feszültségű kondenzátor használata.
Az ipari alkalmazásokban, mint például a szivattyúk, ventilátorok és kompresszorok vezérlésében, az üzemi kondenzátorok elengedhetetlenek a megbízható és hatékony működéshez. A rendszeres karbantartás és a kondenzátorok ellenőrzése biztosítja a motor optimális teljesítményét és a berendezés hosszú élettartamát.
Az üzemi kondenzátorok alkalmazása világítási rendszerekben
Az üzemi kondenzátorok a világítástechnikában kulcsszerepet játszanak a teljesítménytényező javításában. Induktív terhelésű világítótestek, mint például a fénycsövek és a gázkisüléses lámpák (pl. nagynyomású nátriumlámpák) esetén a kondenzátor kompenzálja a feszültség és az áram közötti fáziseltolódást.
Ennek eredményeként csökken az áramszolgáltató felé leadott meddő teljesítmény, ami gazdaságosabbá teszi az energiafelhasználást és csökkenti a villamos hálózat terhelését. A jobb teljesítménytényező alacsonyabb áramköltséget jelent a felhasználó számára.
A világítási rendszerekben alkalmazott üzemi kondenzátorok létfontosságúak a hatékony és gazdaságos energiafelhasználás szempontjából, mivel minimalizálják a meddő teljesítményt és javítják a rendszer teljesítménytényezőjét.
A kondenzátor kiválasztásakor figyelembe kell venni a lámpa típusát, a hálózati feszültséget és a kívánt teljesítménytényező értéket. A nem megfelelő kondenzátor túlzott kompenzációt okozhat, ami káros a hálózatra. A megfelelő kondenzátor kiválasztása szakértelmet igényel, ezért javasolt szakember segítségét kérni.
A modern LED-es világítási rendszerek gyakran beépített teljesítménytényező korrekcióval (PFC) rendelkeznek, ami csökkenti az üzemi kondenzátorok szükségességét, de nagyobb teljesítményű LED-es lámpák esetén továbbra is alkalmazhatók a hálózati stabilitás javítására.
Az üzemi kondenzátorok alkalmazása hegesztő berendezésekben
A hegesztő berendezésekben az üzemi kondenzátorok kulcsszerepet játszanak a teljesítménytényező javításában és a hegesztőív stabilizálásában. A hegesztés során a transzformátor tekercsei jelentős induktív terhelést jelentenek a hálózat számára, ami alacsony teljesítménytényezőt eredményez. Az üzemi kondenzátorok kompenzálják ezt az induktív reaktanciát, javítva a teljesítménytényezőt, ezáltal csökkentve az energiaveszteséget és a hálózat terhelését.
Emellett a kondenzátorok segítenek a hegesztőív stabilabbá tételében, mivel képesek energiát tárolni és gyorsan leadni. Ez különösen fontos az impulzushegesztésnél, ahol a hegesztőáram gyors változásai elengedhetetlenek. A kondenzátorok jelenléte egyenletesebb és kontrolláltabb hegesztési folyamatot tesz lehetővé.
Az üzemi kondenzátorok alkalmazása a hegesztő berendezésekben elengedhetetlen a hatékony és stabil hegesztési folyamat biztosításához, valamint a hálózati terhelés csökkentéséhez.
A kondenzátorok kiválasztásánál figyelembe kell venni a hegesztő berendezés teljesítményét és a hálózat jellemzőit. A helytelenül méretezett kondenzátorok túlkompenzáláshoz vagy alulkompenzáláshoz vezethetnek, ami káros hatással lehet a berendezésre és a hálózatra.
Az üzemi kondenzátorok alkalmazása szünetmentes tápegységekben (UPS)
A szünetmentes tápegységek (UPS) kritikus fontosságúak az iparban, ahol a folyamatos áramellátás elengedhetetlen. Ebben a kontextusban az üzemi kondenzátorok kulcsszerepet játszanak. Elsődleges funkciójuk az energia tárolása és szükség esetén gyors leadása, áthidalva az áramszünetek okozta kieséseket.
Az UPS-ekben használt kondenzátorok típustól függően eltérő tulajdonságokkal rendelkeznek. Például az elektrolit kondenzátorok nagy kapacitást biztosítanak, míg a film kondenzátorok hosszabb élettartammal rendelkeznek és jobban bírják a magasabb hőmérsékletet. A megfelelő kondenzátor kiválasztása az UPS teljesítményigényétől és a várható üzemi körülményektől függ.
Az üzemi kondenzátorok az UPS-ekben biztosítják, hogy a berendezések, például a számítógépek, szerverek és ipari vezérlőrendszerek, ne álljanak le áramszünet esetén, megelőzve az adatvesztést és a termelés leállását.
A kondenzátorok rendszeres karbantartása és cseréje elengedhetetlen az UPS megbízható működéséhez. A kondenzátorok kapacitása idővel csökkenhet, ami a tápegység teljesítményének romlásához vezethet. Ezért fontos a kondenzátorok állapotának rendszeres ellenőrzése és a gyártó által javasolt csereperiódus betartása.
Az üzemi kondenzátorok alkalmazása megújuló energia rendszerekben
A megújuló energia rendszerek, mint a szélenergia és a napelemek, gyakran ingadozó teljesítményt szolgáltatnak. Az üzemi kondenzátorok kulcsszerepet játszanak ezen ingadozások kiegyenlítésében és a hálózat stabilitásának fenntartásában.
A szélenergia területén a turbinák által generált feszültség és áram gyakran változik a szélsebesség függvényében. Az üzemi kondenzátorok itt feszültségstabilizátorként funkcionálnak, elnyelve a hirtelen feszültségcsúcsokat és -eséseket. Hasonlóképpen, a napelem rendszerek teljesítménye is függ a napsugárzás intenzitásától, ami napközben és az időjárás függvényében jelentős mértékben változhat. Az üzemi kondenzátorok itt az energia tárolására és a hálózatba való egyenletesebb elosztására használhatók.
Az üzemi kondenzátorok tehát elengedhetetlenek a megújuló energia rendszerek hálózatba való hatékony integrálásához, mivel biztosítják a stabil és megbízható energiaellátást, kompenzálva a források időjárásfüggő ingadozásait.
Ezen kívül az üzemi kondenzátorok hozzájárulnak a teljesítménytényező javításához, ami csökkenti az energiaveszteségeket és növeli a rendszer hatékonyságát. Ez különösen fontos a nagyméretű megújuló energia parkok esetében, ahol a hatékony energiaátvitel kritikus fontosságú.
Az üzemi kondenzátorok alkalmazása az adatközpontokban
Az adatközpontokban az üzembiztonság kritikus fontosságú. Az üzemi kondenzátorok itt elsősorban a feszültség stabilizálásában és a teljesítménytényező javításában játszanak kulcsszerepet. A szerverek és egyéb elektronikus berendezések jelentős teljesítményigénnyel rendelkeznek, és a hálózat ingadozásai komoly problémákat okozhatnak.
Az üzemi kondenzátorok képesek kompenzálni a reaktív teljesítményt, ezáltal csökkentve a hálózati veszteségeket és javítva a rendszer hatékonyságát. Ez különösen fontos az adatközpontokban, ahol a folyamatos működés elengedhetetlen, és a leállások súlyos anyagi károkat okozhatnak.
Az adatközpontokban az üzemi kondenzátorok alkalmazása elengedhetetlen a stabil és megbízható energiaellátás biztosításához, minimalizálva a költséges leállások kockázatát.
Ezen túlmenően, az üzemi kondenzátorok segítenek csökkenteni a harmonikus torzítást, ami a nemlineáris terhelések (például tápegységek) miatt alakulhat ki a hálózatban. A harmonikusok károsíthatják a berendezéseket és zavarhatják a működésüket. A kondenzátorok szűrőként működve javítják a hálózat minőségét.
Végül, de nem utolsósorban, a jobb teljesítménytényező csökkenti az energia költségeket. Az adatközpontok jelentős mennyiségű energiát fogyasztanak, ezért a hatékonyság növelése és a veszteségek minimalizálása kiemelt fontosságú. Az üzemi kondenzátorok tehát nem csupán a megbízhatóságot növelik, hanem a gazdaságosabb működést is elősegítik.
Energiahatékonyság növelése üzemi kondenzátorokkal: Pénzügyi megtérülés
Az üzemi kondenzátorok telepítése jelentős pénzügyi megtérülést eredményezhet az ipari létesítményekben. A beruházás elsődleges célja a meddőteljesítmény kompenzálása, ami közvetlen hatással van az energiahatékonyságra.
A meddőteljesítmény csökkentésével a hálózat terhelése is csökken, ezáltal a vezetékeken fellépő veszteségek minimalizálódnak. Ez azt jelenti, hogy kevesebb energiát kell „termelni” ugyanazon a hasznos teljesítmény eléréséhez.
A pénzügyi előnyök a következőkben mutatkoznak meg:
- Alacsonyabb villanyszámla: A szolgáltatók gyakran büntetik a magas meddőteljesítmény-fogyasztást. A kompenzációval elkerülhetőek ezek a díjak.
- Nagyobb hálózati kapacitás: A meglévő infrastruktúrával több hasznos teljesítmény vihető át, ami lehetővé teszi a termelés bővítését anélkül, hogy új transzformátorokra lenne szükség.
- Hosszabb élettartam: A kisebb terhelésnek köszönhetően a berendezések (motorok, transzformátorok, kábelek) kevésbé melegszenek fel, ami meghosszabbítja az élettartamukat és csökkenti a karbantartási költségeket.
A kondenzátorokba történő befektetés leggyakrabban 1-3 év alatt megtérül, figyelembe véve a villanyszámlán elért megtakarításokat és a berendezések élettartamának növekedését.
Fontos megjegyezni, hogy a megfelelő kondenzátor méretének és elhelyezésének meghatározása szakértelmet igényel. Egy alapos hálózati felmérés elengedhetetlen a maximális pénzügyi megtérülés eléréséhez. A túlzott kompenzáció ugyanis káros lehet, ezért a szakértői tanácsadás kulcsfontosságú.
Az üzemeltetési költségek alacsonyak, a modern kondenzátorok hosszú élettartammal rendelkeznek és minimális karbantartást igényelnek. Ezáltal hosszú távon is fenntartható a beruházás által generált megtakarítás.
Jogszabályi követelmények és szabványok az üzemi kondenzátorokra vonatkozóan
Az üzemi kondenzátorok ipari alkalmazásakor elengedhetetlen a vonatkozó jogszabályi követelmények és szabványok betartása. Ezek a szabályozások biztosítják a berendezések biztonságos és hatékony működését, valamint a környezetvédelmi előírásoknak való megfelelést. A kondenzátorok tervezése, gyártása és üzemeltetése során figyelembe kell venni a nemzetközi és hazai szabványokat, például az IEC (International Electrotechnical Commission) által kiadott szabványokat, amelyek a kondenzátorok teljesítményére, biztonságára és tesztelési módszereire vonatkoznak.
A CE jelölés megléte kötelező az Európai Unióban forgalmazott kondenzátorok esetében, ami igazolja, hogy a termék megfelel az EU egészségvédelmi, biztonsági és környezetvédelmi követelményeinek. Emellett, a helyi építési és villamos biztonsági előírások is befolyásolják a kondenzátorok telepítését és használatát.
A kondenzátorok hulladékkezelésére vonatkozó előírások különösen fontosak, mivel egyes típusok veszélyes anyagokat tartalmazhatnak. A hulladékkezelés során szigorúan be kell tartani a környezetvédelmi szabályokat, hogy elkerüljük a környezetszennyezést.
A rendszeres karbantartás és felülvizsgálat is része a jogszabályi megfelelésnek, biztosítva a kondenzátorok hosszú élettartamát és biztonságos működését. A dokumentáció pontos vezetése, beleértve a tesztelési eredményeket és karbantartási jegyzőkönyveket, szintén elengedhetetlen a megfelelőség igazolásához.
A jövő trendjei az üzemi kondenzátorok területén: Okos kondenzátorok és új technológiák
Az üzemi kondenzátorok terén a jövő egyértelműen az okos kondenzátorok és az új technológiák felé mutat. Ezek a fejlesztések nem csupán a hatékonyságot növelik, hanem lehetővé teszik a hálózatok intelligensebb és rugalmasabb működését is.
Az okos kondenzátorok beépített szenzorokkal és kommunikációs képességekkel rendelkeznek, így valós időben képesek monitorozni a hálózat állapotát és automatikusan beavatkozni a feszültségszint optimalizálása érdekében. Ezáltal csökkenthető a veszteség és javítható a hálózat stabilitása.
Új technológiák közé tartoznak a magasabb energiasűrűségű és hosszabb élettartamú kondenzátorok fejlesztése, például új dielektrikumok alkalmazásával. Emellett a szilárdtest kondenzátorok térnyerése is megfigyelhető, amelyek megbízhatóbbak és ellenállóbbak a szélsőséges körülményekkel szemben.
A jövőben az okos kondenzátorok kulcsszerepet játszanak majd az intelligens hálózatok (smart grid) kiépítésében, lehetővé téve a megújuló energiaforrások hatékonyabb integrációját és a hálózatok optimalizált működését.
A fejlesztések célja, hogy az üzemi kondenzátorok ne csupán passzív elemek legyenek a hálózatban, hanem aktívan hozzájáruljanak a hatékony és megbízható energiaellátáshoz.
